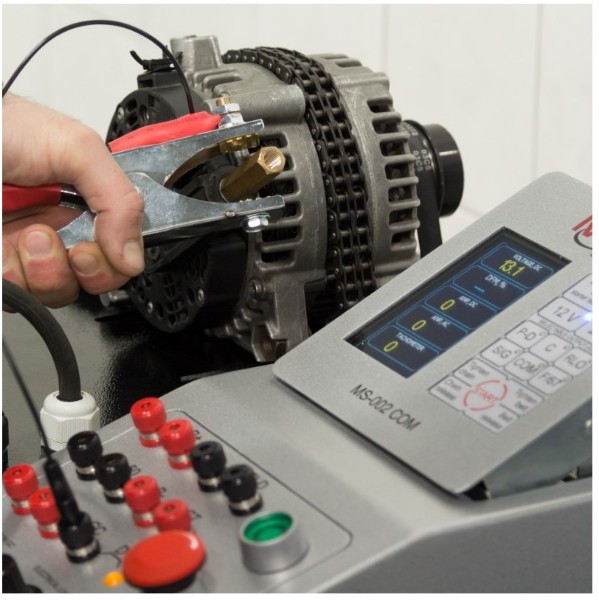

Starterių ir generatorių testavimo stendas MSG Equipment MS002 COM

Starterių ir generatorių testavimo stendas MSG Equipment MS002 COM

Gamintojas: MSG Equipment (Vokietija);

Aprašymas:

Aukštos galios multifunkcinis testavimo stendas, galintis atlikti šias diagnostines funkcijas: starterių diagnostika, generatorių ir įtampos reguliatorių diagnostika nenaudojant jokių papildomų matavimo prietaisų. Šis stendas buvo sukurtas atsižvelgiant į modernių serviso centrų reikalavimus: konstrukcija paruošta montuoti didžiajai daliai įrangos be papildomų fiksavimo elementų. MS002 COM gali testuoti 12 ir 24 V įrangą; diagnozuoja naujausius generatorius ir įtampos reguliatorius, kurie yra valdomi automobilio ECU; turi jungtis prijungti skirtingų gamintojų ir markių generatorius: COM (LIN, BSS), P-D, DFM, D+, RLO, C, SIG. Diagnostika atliekama per apkrovos simuliaciją. Galima keisti apsukas, valdymo signalų siuntimą (išorinio valdymo generatoriai), sekti elektrines charakteristikas. Testų rezultatai yra perduodami į LCD ekraną gyvai. Testavimo rėžimai keičiami su membranine klaviatūra ant valdymo skydo ant stendo. Pasirinktas rėžimas apšviečiamas su atitinkamu indikatoriumi. Šis prietaisas atlieka skirtingų generatorių testavimą su apkrova iki 200 A. Maitinimo šaltinis yra vienfazis 380V.

Pagrindinės funkcijos:

- Atitinka naujausius modernių serviso centrų reikalavimus
- Multifunkcionalumas
- Aukštos galios darbas
- Nereikia papildomų matavimo prietaisų
- Visi testavimo duomenys parodomi ant LCD ekrano
- Įrangos testavimas prie skirtingų apkrovų
- Yra jungčių prijungti skirtingiems prietaisams
- Lanksti testuojamos įrangos montavimo konstrukcija
- Galimybė sekti gyvus testavimo parametrus
- Naujausi testavimo algoritmai
- Maži matmenys
- Paprastas naudojimas
- Greita testavimo procedūra
- Ilgalaikis tarnavimas
- Saugus ir patikimas

Techniniai parametrai:

- Maitinimo įtampa: 380 V ± 10%
- Testuojamų generatorių įtampa: 12/24 V
- Variklio galia: 5.5 kW
- Testuojamų generatorių apkrova: 12V – iki 200A; 24V – iki 100A
- Apkrovos reguliavimas: nuoseklus
- Variklio apsukos: 0 – 3000 aps/min
- Variklio kryptys: kairė/dešinė
- Variklio greičio reguliavimas: nuoseklus
- Transmisijos tipas: diržinis
- Matmenys: 555 x 455 x 1060 mm
- Diržo tipas: V diržas; paskirstymo diržas
- Nuskaitomi parametrai: Įtampa, kintama srovė, nuolatinė srovė, variklio apsukos, DFM (generatoriaus apkrovos valdymo indikatorius, %)
- Testuojamų starterių įtampa: 12/24 V
- Testuojamų starterių galia: iki 6 kW
- Matuojami parametrai: Įtampa, kintama srovė, nuolatinė srovė
- Testuojamų įtampos reguliatorių įtampa: 12/24 V
- Testuojami įtampos reguliatorių parametrai: stabilizavimo įtampa, rotoriaus apvijos srovė, COM įtampos reguliatoriai: protokolai, mainų greitis, reguliatoriaus tipas, klaidos
- Įtampos matavimo tikslumas: 0.1 V
- Srovės matavimo tikslumas: 0.1 A
- Apsauga nuo trumpo jungimo: taip
- Trumpo jungimo įspėjamasis signalas: taip
- Testuojamų įtampos reguliatorių terminalai: COM (BSS, LIN), P-D, DFM, D+, RLO, C, SIG, F/67
- Svoris: 111 kg

Komplektacija:

- Testavimo stendas
- Laidai prijungti generatorius, starterius, įtampos reguliatorius prie stendo jungčių
- Vartotojo instrukcijos
