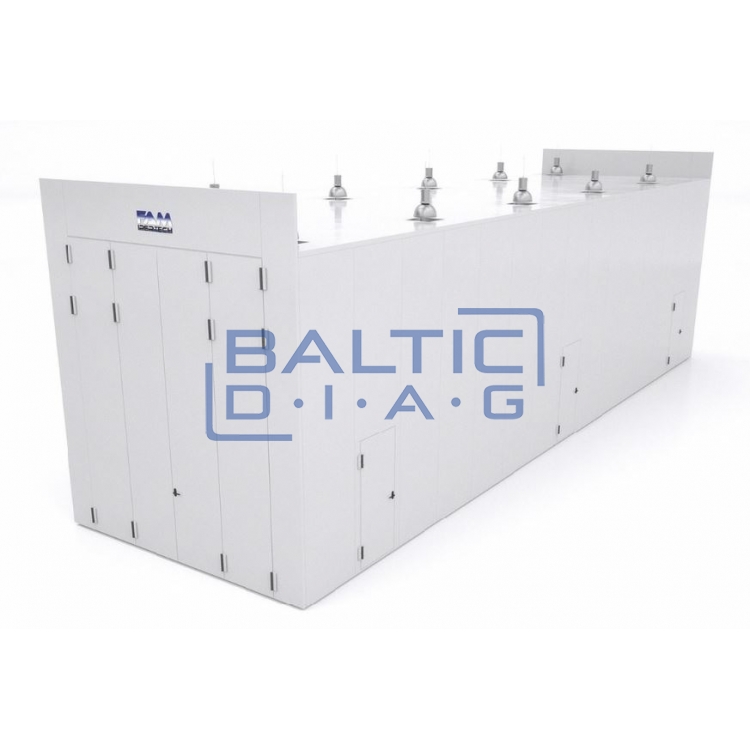

Smėliavimo kamera, linija FAM

Smėliavimo kamera, linija FAM

Smėliavimo kamera, suteikia galimybę smėliuoti įvairias metalines dalis, kurios yra įvairių nestandartinių formų ir dydžių, limituotoje vietoje. Ji sukurta tam, kad būtų patogiai pašalintos oksidavusios, surudyjusios ar senais dažais apkibusios vietos, nuo metalinių paviršių naudojant specialų abrazivo purkštuvą, kuris yra rankiniu būdų valdoma darbuotojo.

Kamera yra su įrengtomis priekinėmis durimis, kad į ją būtų galima įgabenti ir išgabenti medžiagas su kuriomis bus dirbama bei darbuotojų duris, kuriomis patogu patekti į smėliavimo kamerą. Vidinės kameros sienos ir durys – padengtos specialia gumine medžiaga, kuri apsaugo nuo kameroje naudojamo abrazyvo. Smėliavimo kameroje yra įrengta speciali apšvietimo sistema, kuri parenkama pagal reikiama apšvietimo lygi. Išmetamųjų dujų filtravimo sistema yra su integruota automatine sistema, filtrų valymui. Milteliai kaupiami specialiose surinkimo dėžėse, kad periodiškai būtų išvalomi.

Pagrindiniai komponentai:

Kameros struktūra: pagaminta iš dvigubų cinkuotų, garsui nepralaidžių metalinių lakštų. Struktūroje yra šoninės plokštės, dengia stogą bei priekines duris. Kameros vidus, visas pilnai yra išdengtas specialia anti-abrazyvine guma „Subbiaten 66 shore“.

Pagrindinės durys: Pagamintos iš nudažytų dvigubų metalo plokščių su izoliacija. Durų lakštai turi būti atidaromos rankiniu būdu. Dvi duris gali būti naudojamos, kaip personalo durys. Kiekvienos durys, turi tvirtus cinkuotus, nudažytus ir reguliuojamus vyrius, taip pat aplink visas duris yra sudėtos izoliacinės tarpinės.

Personalo durys: Pagamintos iš nudažytu, dvigubų metalo lakštų su izoliacija. Jos įrengtos kairėje kameros pusėje.

Apšvietimas: Apšvietimo sistema susideda iš halogeninių šviestuvų, metaliniu korpusu, kurios yra montuojamos ant kameros stovo. Šviestuvų išskirtinė pozicija užtikrina tinkama šviesos pasklidimą visoje darbo vietoje.  Šviestuvai turi, nedūžtančia, skaidria plokšte, kuri apsaugo šviestuvo lempą, nuo išorinio poveikio. Taip pat, jas galima nesudėtingai pakeisti, jei jos būtų pažeistos abrazyvo ar taptu nebeskaidrios.

Išmetamųjų dulkių filtravimo sistema:

Išmetamųjų dulkių filtravimo sistema, pagamintos iš sustiprinto plieno profilių, su durelėmis, kurios leidžia atlikti būtiną aptarnavimą bei atlikti patikrą. Jame taip pat yra savaime išsivalančioji šerdis. Savaiminis išsivalymas yra pagamintas, pagal atbulinę oro kompresoriaus srovę. Srovės kryptis yra valdomos programuojamų valdymo plokščių pagalba. Oro kompresoriaus resiveris ir elektrinis įsiurbimo ventiliatorius su tiesiogiai prijungtu variklių yra viename komplekte.

Dulkių surinkimo sistema su šerdimi yra labai efektyvi, nes ji sulaiko net menkiausias dulkes. Filtrų valymas vyksta automatiškai, naudojant ypatingai suslėgtą orą. Filtravimo sistema yra įrengta, didelio storio, cinkuotame metale, kuris yra padalintas į tris dalis:

• Viršutinė dalis, laiko pneumatinius komponentus.
• Centrinė dalis, laiko filtravimo šerdis.
• Apatinė dalis, kuri nuneša dulkes į apačioje esančią metalinę dėžę.

Visos filtravimo šerdis yra pagamintos iš neaustinio poliesterio medžiagos. Visi filtrai yra pagaminti su solenoidiniais vožtuvais, kurie turi kintamąja srove, tiesiogiai prijungtais prie ciklinio valdiklio, kuris turi 220 V vienos fazės maitinimą.

Dulkių surinktuvas yra sukurtas dirbti ekstremaliomis sąlygomis. Oras patenka į vakuumo kamera, kur pasitelkiant žemės traukos jėga sunkiausios dulkių dalelės palengva krenta į surinktuvą, kur nukrentą į apatine filtro dalį metalinę dėžė. Šerdyje susitikęs oras, kuris patenka iš išorės į vidu sulaiko visas dulkių daleles savo viduje. O šerdžių išsivalymo metu, jos dideliu smūgiu viduje esanti orą išpučia į lauką.

Kur jis naudojamas: smėliuojant dažus, smėliuojant, dažant ir visur, kur darbo procese atsiranda smulkiausių dulkių. Plazminiame pjovime bei suvirinimo darbuose, yra būtina, kad darbai prasidėtu naudojant specialius miltelius.

Komplektas: Dulkių surinkimo sistema sudaryta: ventiliatoriaus, šerdžių, ciklų valdiklio, oro resiverio su salenoidiniais vožtuvais, elektrinio valdymo bloko, kuris skirtas valdyti ventiliatoriui ir ciklams. Reikalingi varžtai surinkimui, jungtys filtravimo vamzdžiams ir oro išmetimui, naudojimosi instrukcija ir CE sertifikatai.

Elektromechaninė valdymo plokštė: pagaminta iš IP 54 metalinės dėžutės, kad būtų valdomi varikliai, įjungtos bei išjungtos šviesos, paleisti bei sustabdyti ventiliatorius. Ji turi įrengtas perspėjimo švieseles, kad būtų informuojama apie įvairias darbines fazes ar įvykusias klaidas.

Techniniai duomenys:

Naudojami vidiniai matmenys (pagal kliento poreikius):

• Ilgis: 7000 mm
• Plotis: 3000 mm
• Aukštis: 3000 mm

Išoriniai matmenys (pagal kliento poreikius):

• Ilgis: 7120 mm

• Plotis: 3120 mm

• Aukštis: 3080 mm

Pagrindinės durys (pagal kliento poreikius):

• Plotis: 2000 mm
• Aukštis: 2950 mm
• Durų sparnų kiekis: 2

Personalo durys (pagal kliento poreikius):

• Plotis: 900 mm
• Aukštis: 2100 mm

Plokštės:

• Izoliacinė medžiaga: Poliesterio putos
• Tipas: suspaustas
• Storis: 50 mm

Apšvietimas:

• Viršutinių šviestuvų skaičius: 6 x 250W kiekvienas
• Bendra elektros galia: 1500 W

Funkcionalumas ir išmetimo sistema:

• Gumos storis: 5 mm
• Oro srautas: 6000 m3/val
• Naudojami matmenys: 3250 x 1670 x 3850 mm
• Išmetimo sistemos elektrinė galia: 7,5 kW, (10 Ag)
• Šerdis: 20 vnt
• Filtravimo paviršius: 112 m2
