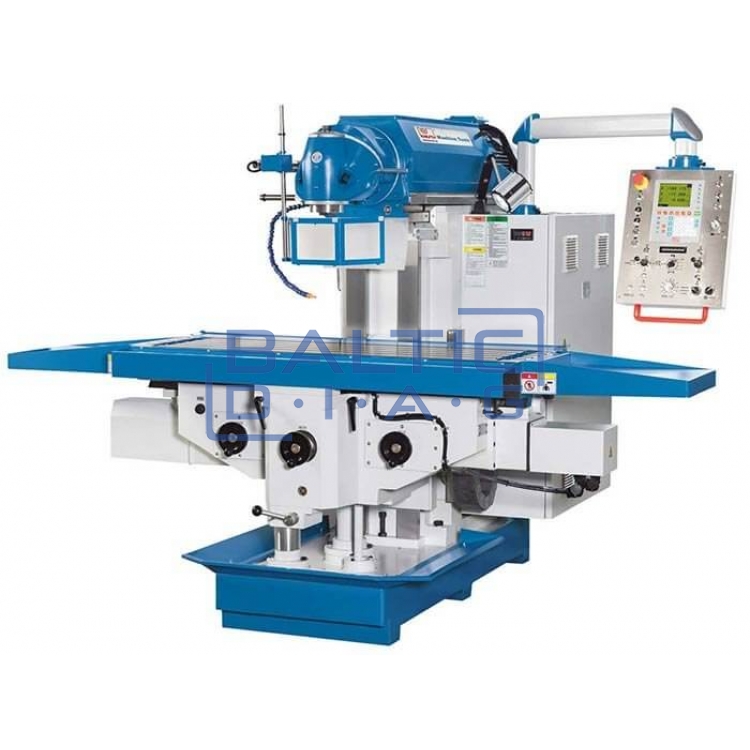

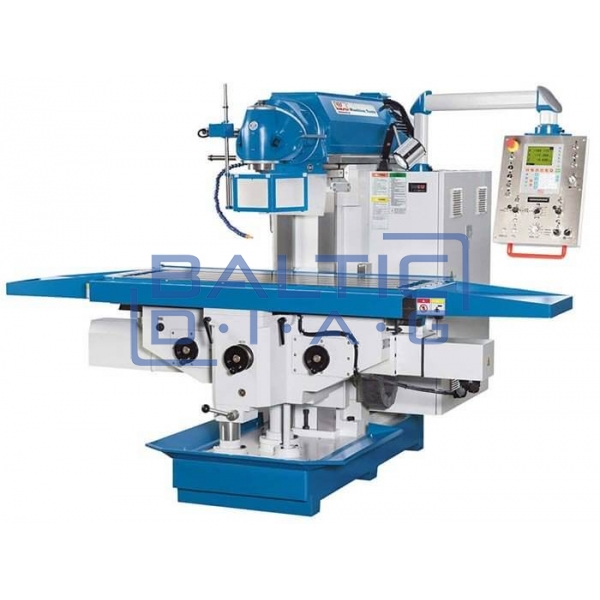

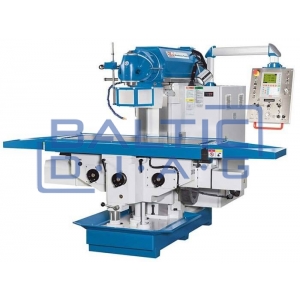

Universalios frezavimo staklės, Knuth Servomill UWF 12

Universalios frezavimo staklės, Knuth Servomill UWF 12

Gamintojas: Knuth, Vokietija

Šios universalios Servomill UWF 12 staklės su servo padavimo technologija ir universalia frezavimo galva, kuri gali būti pakreipiama dvejomis kryptimis. Šios staklės turi labai platu pritaikomumą, įvairioms užduotims ir darbų vietoms bei turi viena galingiausiu pagrindinių pavarų. Jos turi elektronini stabdymą, elektroninius ranka valdomus ratukus ruošinio pozicionavimui bei papildomas frezavimo funkcijas. Servomill staklės leidžia pasiekti didelio masto CNC staklių technologijos pranašumus be programavimo. Jos plačiausiai yra naudojamos, įrankių gamybai bei mokymų ir gamybos sektoriuose.

• Plati pritaikomumo galimybė ir ypatingai didelė pagrindinės pavaros galia
• Tradicinė servo variklių padavimo technologija
• Elektroniniai, ranka valdomi ratukai
• Universali frezavimo galva, su galimybe būti pakreipta į dvi puses

Detalesnis aprašymas:

• Tradicinis frezavimas, su šiomis staklėmis yra daug paprastesnis, tikslesnis ir daug našesnis, dėl integruotos elektronikos
• Servomill staklės reprezentuoja, naujausios kartos  bei pažangiausias frezavimo stakles, kurios valdomos lyg tradicinės apdirbimo staklės
• Šis įrenginys turi vartotojui draugišką dizainą, ženkliai aukštesni tikslumo lygį bei padidintą apdirbimo talpą
• Pasižyminčios labai aukštu patikimumo lygiu ir ilgu tarnavimo laiku, visi įrenginio komponentai pasižymi ženkliai prailgintu aptarnavimo laiku
• Tvirta, įvairiems sukimams atspari konstrukcija su kreiptuvu ant X ašies ir platus kvadratiniai kreiptuvai Y ir Z ašimi
• Didelis darbastalis bei platus detalių judėjimas visomis ašimis
• Visi kreipiamieji bėgeliai pakietinti, užgrūdinti bei teikiami centrine tepimo sistema

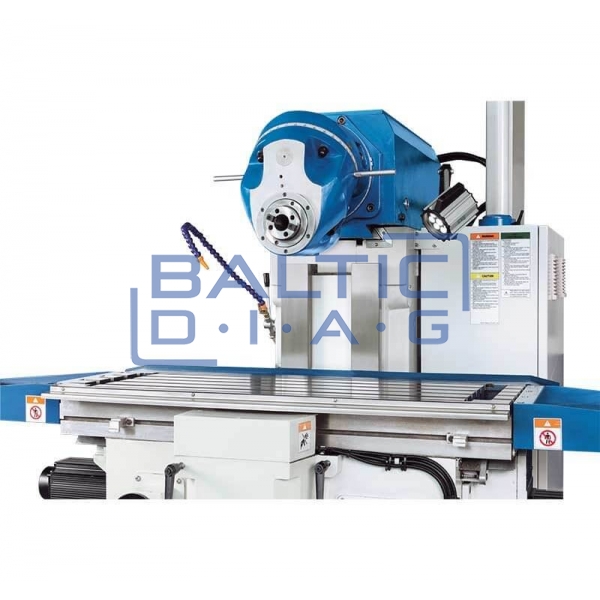

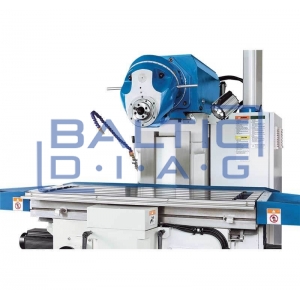

• Universali frezavimo galva, turi galimybe būti lengvai pakreipiama į horizontalią poziciją
• Plačiai koreguojami padavimo greičiai, kurie turi galimybę būti sinchronizuojami su veleno sukimosi greičiu, vieno mygtuko paspaudimu
• Tvirtos konstrukcijos pavaros mechanizmas su grūdintais bei kietintais krumpliaračiais

Servomill svarbiausi aspektai:

• Valdymas sukurtas ir pagamintas Vokietijoje
• Pozicionavimo valdymas taikomas visomis galimomis kryptimis
• Nulinis frezavimo „šokinėjimas“
• Servo-varikliai įrengti visomis ašimis, plačiai koreguojamas padavimo ir valdymo greitis
• Elektroninis veleno apkrovos jutiklis
• Elektroniniai, ranka valdomi skriemuliai ant visų ašių
• X, Y bei Z ašių judėjimas, naudojant „joystick“ technologija
• Integruotas pozicijos indikatorius su tikslia stikline skale

Privalumai:

• Lengva naudotis: intuityvus valdymas – praktiškas valdiklių išdėstymas bei tiesioginė frezavimo funkcija
• Automatinis padavimas visomis ašimis, bei plačiai reguliuojamas padavimo greitis
• Nustatyti sustojimo taškus visoms ašims, vieno mygtuko paspaudimu – ant vienos ašies gali būti išsaugomos 3 skirtingos sustojimo pozicijos
• Daug tikslesnės: valdomos elektroninių valdiklių, ašis yra valdomos aukštos kokybės servo pavarų, kurios perteikia operatoriaus rankos judesius su ypatingu tikslumu bei dinamiškumu, kuriuo pasižymi modernios CNC staklės.
• Daug patikimesnės: pavaros, velenas ir matavimo sistema, šie komponentai beveik visur yra uždengti, kad į juos nepatektu įvairių šiukšlių bei jie beveik nereikalauja papildomo aptarnavimo
• Elektronika pagaminta Vokietijoje
• Šios staklės naudoja tik aukščiausios kokybės komponentus, kurie yra specialiai sukurti ilgam ir dažnam darbui.
• Nėra būtinas joks aptarnavimas visiems staklių padavimo mechanizmams.
• Pažangi padavimo sistema
• Rutulinių sriegių pavaros ant visų ašių
• Ženkliai mažiau padarytų klaidų dėl detalių laisvumo, o tai suteikia daug tikslesni gamybos procesą
• Sumažinta trintis, nėra slydimo efekto, mažintas šilumos susidarymas bei susidėvėjimas
• Mikro tikslumo valdymas, dėka elektroninių komponentų, bet valdymo paprastumas prilygsta tradicinėms staklėms, tik daug tiksliau ir patogiau
• „Joystick“ valdymas
• Maksimalus patogumas koreguojant judėjimus visomis kryptimis
• Lengvas valdymas, nuoseklaus apdorojimo metu
• Nustatyti 2 sustojimus, ant trijų pozicijų, vieno mygtuko paspaudimu – šie mygtukai yra sudėlioti aplink padavimo jungiklius, dėl patogaus naudojimo
• Užtikrinamos dažno pakartojimo galimybės, gręžimo ir kišenių pjovimui. Daug didesnės pozicijos pasirinkimo galimybės lyginant su standartinėmis staklėmis
• Elektroninis veleno apkrovos jutiklis
• Padeda operatoriui efektyviausiai išnaudoti mašinų ir įrankių galimybes
• Patikimi jutikliai, padeda išvengti žalų, kurios gali atsirasi dėl per didelių apkrovų

X.Pos Plus – valdiklis:

• Standartinės koordinatės
• Gaminamos skylės modulio apskaičiavimas
• Vibracijų filtravimo galimybė
• Mm / inch matmenų pakeitimas
• Galimas pasirinkimas iš 8 valdymo kalbų
• Skaičiuotuvo funkcija
• Aukštos rezoliucijos ekranas bei puikus įskaitomumas
• Pažangiausia elektronika ir labai tvirtas, visiškai sandarus korpusas užtikrina maksimalų saugumą ir optimalias gamybos sąlygas
• Pagrindinis dėmesys, staklių gamybos metu buvo skirtas elektroninių komponentų atrinkimui. Atrinkti aukštos kokybes elektroniniai komponentai, suteikia maksimalų atsparumą nuo galimų išorinių trukdžių bei gali išlaikyti žemas temperatūras darbo metu
• Ekrano spalvas galima pakeisti, pagal poreikius ir norus
• Klaviatūros apsauginė membrana turi aukštą atsparumo lygį nuo išorinių pavojų, o ja liesti yra ypač patogu
• Valdymo blokas, taip pat turi vieno mygtuko funkcija, kurio paspaudimas leidžia pakeisti rodomus parametrus iš spindulio į diametrą ir atvirkščiai
• Ašių pozicionavimas išlieka, net kai ekranas yra išjungiamas
• Grafinis palaikymas, kuris suteikia likutinio kelio ir eskizo brėžinį atvaizdavimą ekrane
• Galima linijinė ir nelinijinė ilgio korekcija
• Lengvas valdiklio įrengimas, visos elektronikos sujungimas bei ypač mažas priežiūros poreikis

Techniniai duomenys:

• Darbastalio matmenys: 1600 x 500 mm
• Darbastalio keliamoji galia: 1000 kg
• T – bėgelių darbastalyje skaičius: 5 vietos
• T – bėgelių plotis ir ertmė: 18 x 80 mm
• Eiga, X ašimi: 1200 mm
• Eiga, Y ašimi: 700 mm
• Eiga, Z ašimi: 500 mm
• Sukimosi greitis: 30 – 390 / 390 – 2050 1/min
• Veleno tvirtinimas: SK 50 / DIN2080
• Pasukimo kampas: 360°
• Atstumas nuo veleno centro iki darbastalio paviršiaus: 50 – 550 mm
• Greitas padavimas, X ašimi: 2200 mm/min
• Greitas padavimas, Y ašimi: 2200 mm/min
• Greitas padavimas, Z ašimi: 1100 mm/min
• Padavimas, X ašimi: 10 – 1000 mm/min
• Padavimas, Y ašimi: 10 – 1000 mm/min
• Padavimas, Z ašimi: 5 – 500 mm/min

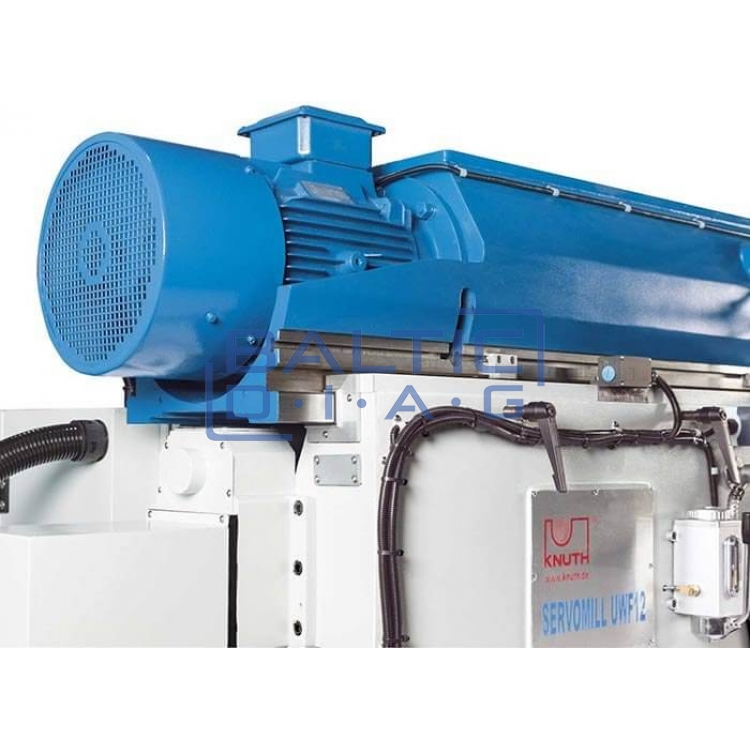

• Pagrindinės pavaros elektros variklio galia: 11 kW
• Bendriniai matmenys: 2200 x 2500 x 2100 mm (ilgis x plotis x aukštis)
• Svoris: 4500 kg

Standartinė komplektacija:

• 3 ašių pozicijų indikatorius, X.Pos 3.2
• Elektroniniai, ranka valdomi valdikliai
• LED darbo vietos apšvietimas
• Centralizuotas tepimas
• Aušinimo sistema
• Aptarnavimo įrankiai
• Operatoriaus instrukcija
