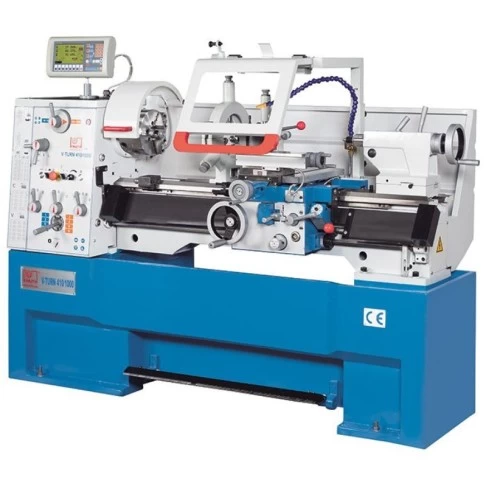

Precizinės metalo tekinimo staklės V-Turn 410/1500 Knuth

Precizinės metalo tekinimo staklės V-Turn 410/1500 Knuth

Kilmės šalis: Vokietija, garantinis laikotarpis – 24 mėnesiai

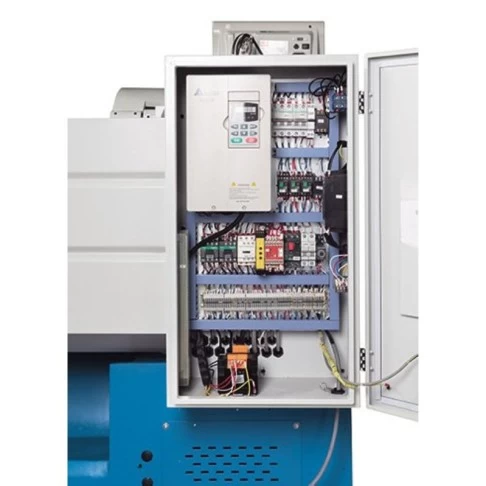

Precizinės metalo tekinimo staklės V-Turn 410/1500 Knuth skirtos tiksliam, našių ir stabilų rezultatą užtikrinančiam metalo ruošinių apdirbimui dirbtuvėse, įrankių gamyboje ir pramoninėje aplinkoje. Šios staklės pasižymi aukštu verpstės sūkių diapazonu iki 3000 aps./min, todėl ypač efektyviai apdirba mažesnio skersmens ruošinius ir leidžia pasiekti aukštą paviršiaus kokybę. Inverteriu valdoma pavara užtikrina tolygų sūkių reguliavimą, o pastovaus pjovimo greičio funkcija automatiškai pritaiko verpstės greitį pagal tekinimo skersmenį. Tvirta lieto ketaus konstrukcija, aukštos kokybės NSK guoliai, integruota centrinio tepimo sistema ir 3 ašių skaitmeninė padėties indikacija leidžia dirbti tiksliai, patikimai ir efektyviai.

Techninės specifikacijos:

• Atstumas tarp centrų: 1500 mm
• Centrų aukštis: 205 mm
• Tekinimo skersmuo virš staklių lovio: 380 mm
• Tekinimo skersmuo nuėmus tiltelį: 580 mm
• Tekinimo skersmuo virš suportų: 255 mm
• Tilto ilgis: 250 mm
• Staklių lovio plotis: 250 mm
• X ašies eiga: 210 mm
• Z1 ašies eiga: 140 mm
• Viršutinio suportinio slankiklio pasukimo kampas: ±45°
• Žemas verpstės greičio diapazonas: 30–550 aps./min
• Aukštas verpstės greičio diapazonas: 550–3000 aps./min
• Verpstės anga: 52 mm
• Verpstės tvirtinimas: Camlock D1-6
• Verpstės kūgis: 6 MT
• Padavimas X ašimi: 0,025–0,85 mm/aps.
• Padavimas Z ašimi: 0,05–1,7 mm/aps.
• Metriniai sriegiai: 39 žingsniai, 0,2–14 mm
• Diametriniai sriegiai: 21 žingsnis, 8–44 DP
• Moduliniai sriegiai: 0,3–3,5 mm
• Whitworth sriegiai: 45 žingsniai, 2–72 TPI
• Galinės babkos pinolės skersmuo: 50 mm
• Galinės babkos kūgis: 4 MT
• Galinės babkos pinolės eiga: 120 mm
• Galinės babkos skersinis reguliavimas: ±13 mm
• Pagrindinio variklio galia: 5,5 kW
• Bendri matmenys (ilgis x plotis x aukštis): 2,44 x 1,00 x 1,32 m
• Svoris: 1800 kg

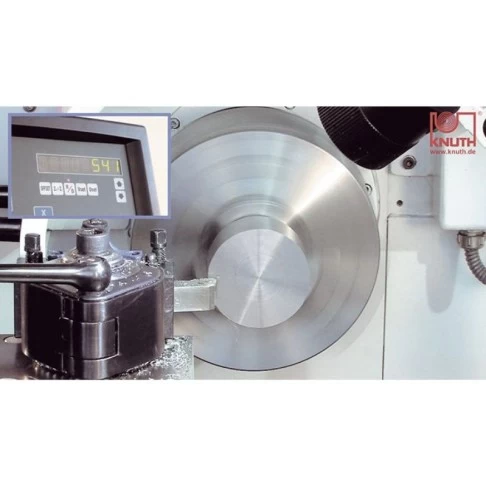

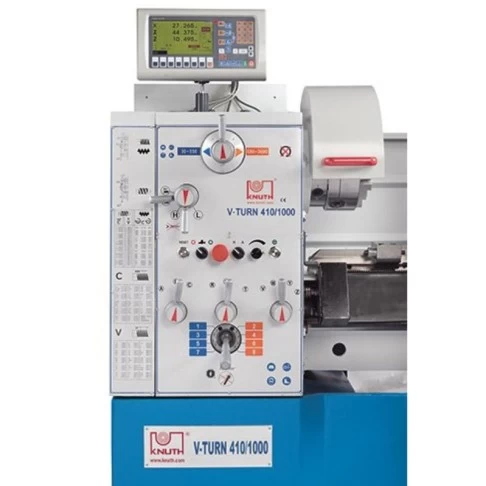

• 3 ašių padėties indikatorius X.Pos 3.2 VC:
• Skiriamoji geba: 0,005 mm
• Verpstės valdymas: ON / OFF
• Matavimo vienetų keitimas: coliai / metrinė sistema
• Dabartinės pozicijos nustatymas ir atstatymas
• Koordinačių rodymo perjungimas: ABS / INC
• Spindulio ir skersmens rodymas
• Z1 / Z2 ašių sumavimas
• Integruotos skaičiuotuvo funkcijos
• Ašių padėties išsaugojimas išjungus ekraną
• Skylių apskritimo skaičiavimas
• Spindulio / skersmens perjungimas
• Atskaitos funkcija įrankių matavimui
• Kūginio tekinimo funkcija
• Pastovaus pjovimo greičio funkcija

V-Turn 410/1500 Knuth yra patikimas pasirinkimas gamybinei aplinkai, kurioje svarbus tikslus apdirbimas, didelis paviršiaus kokybės stabilumas ir efektyvus darbas su ilgesniais metalo ruošiniais. Aukštų sūkių pavara, pastovaus pjovimo greičio valdymas, tvirta konstrukcija ir plati standartinė komplektacija leidžia pasiekti aukštą našumą ir užtikrintą rezultatą kasdienėje metalo apdirbimo veikloje.
