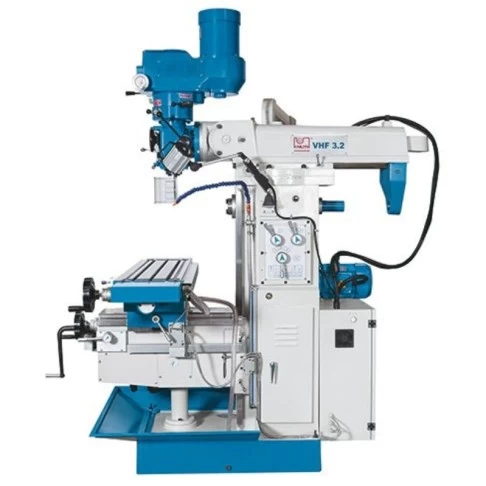

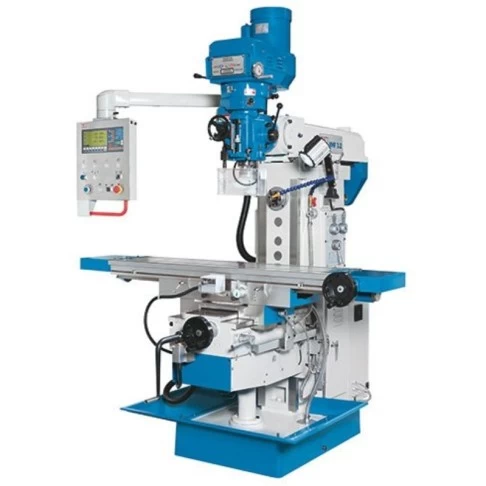

Pramoninės metalo frezavimo staklės VHF 3.2 Knuth

Pramoninės metalo frezavimo staklės VHF 3.2 Knuth

Kilmės šalis: Vokietija, garantinis laikotarpis – 24 mėnesiai

Pramoninės metalo frezavimo staklės VHF 3.2 Knuth – universalus sprendimas tiksliam ir lanksčiam frezavimui gamyboje, techninėse dirbtuvėse, remonto centruose bei mokymo įstaigose. Šios staklės apjungia horizontalų frezavimą, pasukamą vertikalią frezavimo galvą ir didelį darbo stalą, todėl leidžia atlikti platų apdirbimo darbų spektrą. Tvirta HT-200 lieto ketaus konstrukcija, preciziškai šlifuotos kreipiamosios, servo varikliu valdomi pastūmos greičiai visomis ašimis ir automatinis frezos galvutės padavimas užtikrina tikslų, stabilų ir našų darbą. Dėl plataus funkcionalumo VHF 3.2 tinka tiek sudėtingesniems vienetiniams darbams, tiek kasdieniam naudojimui gamybinėje aplinkoje.

Techninės specifikacijos:

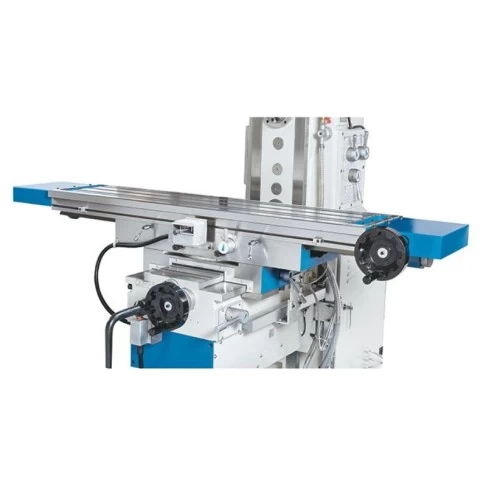

• Darbo stalo plotas: 1370 x 320 mm
• Maksimali stalo apkrova: 300 kg
• Stalo pasukimo diapazonas į kairę / dešinę: 45°
• T formos griovelių skaičius: 3
• T formos grioveliai: 14 x 80 mm
• X ašies eiga: 1000 mm
• Y ašies eiga: 360 mm
• Z ašies eiga: 400 mm

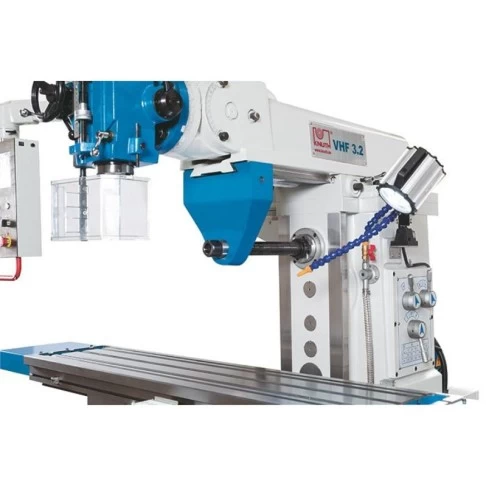

• Vertikalios frezavimo galvos tvirtinimas: SK 40 DIN 2080
• Vertikalios pinolės eiga: 178 mm
• Atstumas nuo vertikalios verpstės iki stalo paviršiaus: 160–560 mm
• Vertikalios frezavimo galvos padavimo greitis: 90 mm/min
• Vertikalios frezavimo galvos pasukimas: 90° į kairę / 90° į dešinę
• Vertikalios galvos pasvirimas į priekį / atgal: 45°
• Vertikalios verpstės greitis, žemas diapazonas: 70–450 aps./min
• Vertikalios verpstės greitis, aukštas diapazonas: 450–3600 aps./min

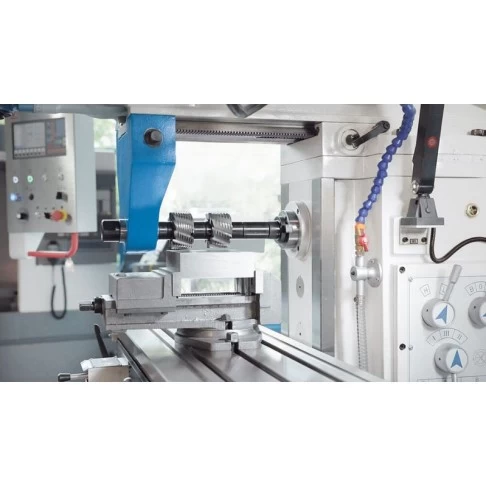

• Horizontalaus veleno greitis: 35–1500 aps./min
• Horizontalaus veleno tvirtinimas: SK 40 DIN 2080
• Atstumas nuo horizontalaus veleno iki stalo paviršiaus: 75–475 mm
• Padavimas X ašimi: 30–830 mm/min
• Padavimas Y ašimi: 30–830 mm/min
• Padavimas Z ašimi: 23–625 mm/min
• Greitasis padavimas X / Y ašimis: 1335 mm/min
• Greitasis padavimas Z ašimi: 1000 mm/min
• Vertikalios pavaros variklio galia: 3,7 kW
• Horizontalios pavaros variklio galia: 3 kW
• Bendri matmenys (ilgis x plotis x aukštis): 1,9 x 1,75 x 2,35 m
• Svoris: 1950 kg

Pramoninės metalo frezavimo staklės VHF 3.2 Knuth yra universalus pasirinkimas įmonėms, kurioms svarbus tikslumas, platus apdirbimo galimybių spektras ir patikima konstrukcija. Horizontalios ir vertikalios frezavimo funkcijos, didelis darbo stalas, sklandžiai reguliuojami padavimai bei gausi standartinė komplektacija leidžia efektyviai atlikti įvairius metalo apdirbimo darbus vienomis staklėmis.
