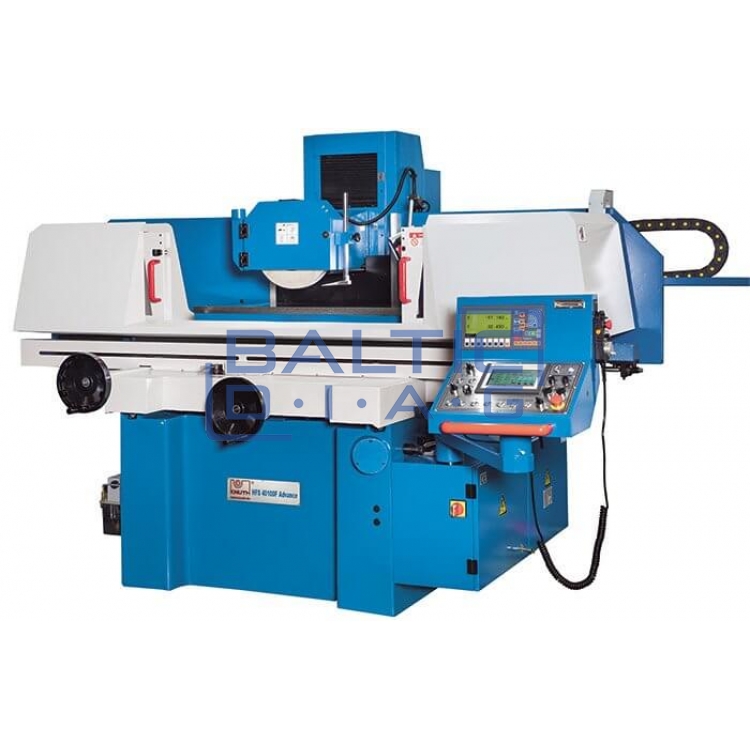

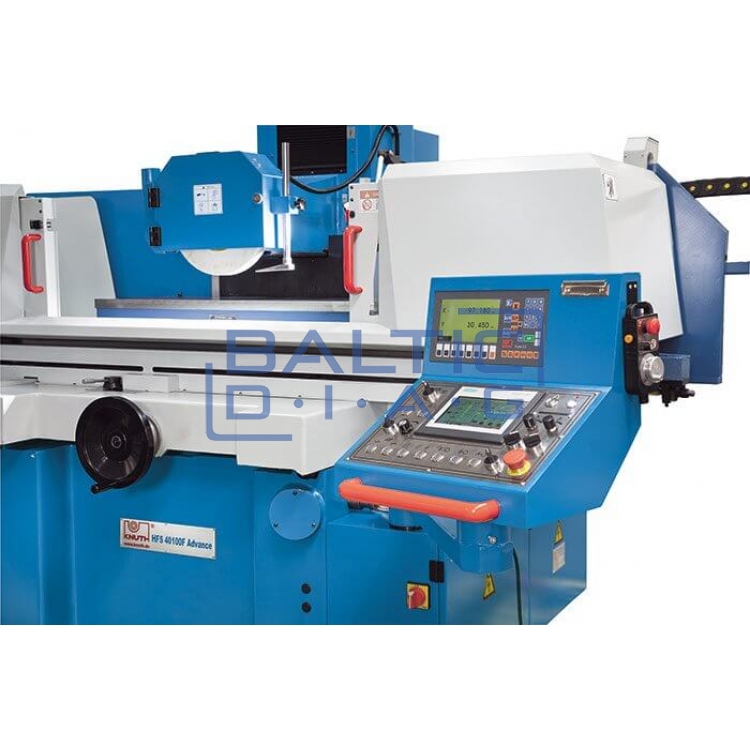

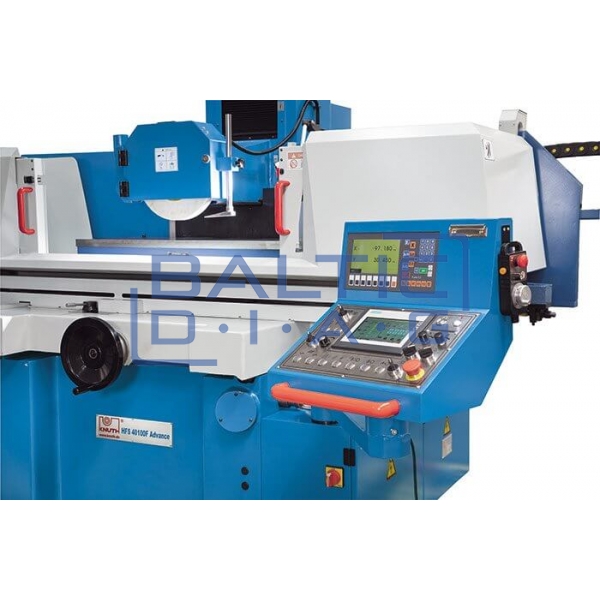

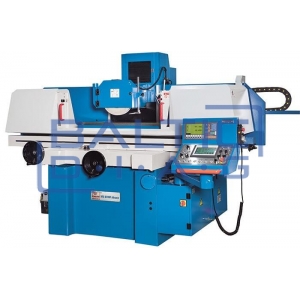

Plokščio šlifavimo staklės, Knuth HFS 2550 F Advance

Plokščio šlifavimo staklės, Knuth HFS 2550 F Advance

Gamintojas: Knuth, Vokietija

Knuth HFS F Advance – naujausių technologijų, bei gamyklos išbandytos ir patikrintos plokščio šlifavimo staklės, kuris yra užsitarnavusios savo gerą vardą daugelyje kompanijų, ne vienerius metus. Nors plokščiasis šlifavimas yra plačiai paplitęs apdirbimo procesas, o šios staklės patrauklios tuo, kad turi platu standartinių priedų asortimentą. Įdiegtos naujos valdymo funkcijos, naudojant Siemens technologijas. Šios staklės - ypač geras pasirinkimas žmonėms, kuriems megėjiškos staklės yra per mažos, o CNC staklės per daug didelės.

• Magnetinis darbastalis ir šalia įmontuota išmagnetinimo vieta.
• Vertikali ašis turi rutulini varžtą ir servo-variklius, užtikrinančius aukštą tikslumo lygį.

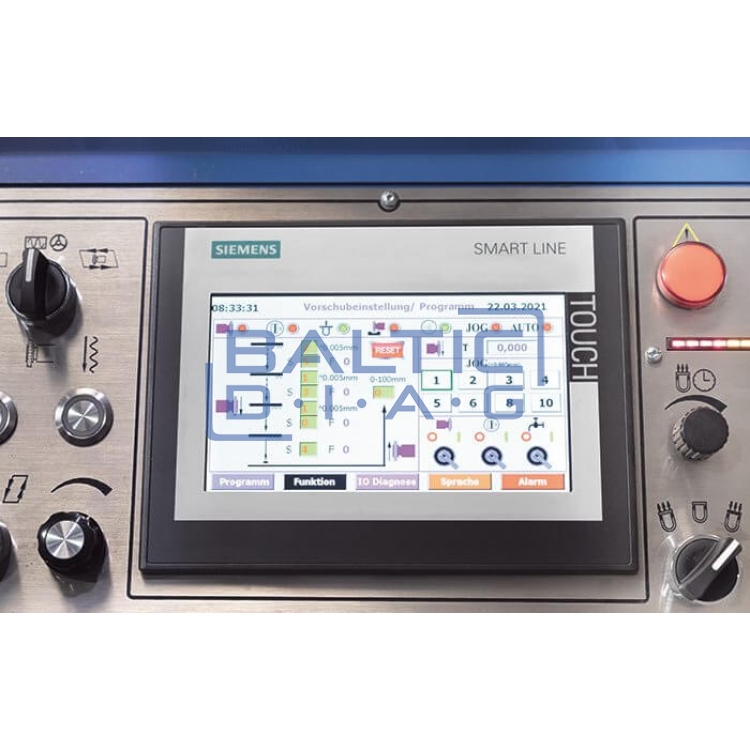

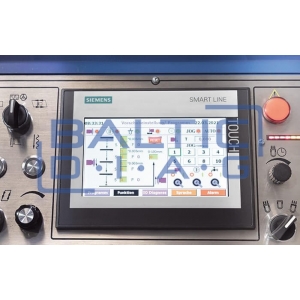

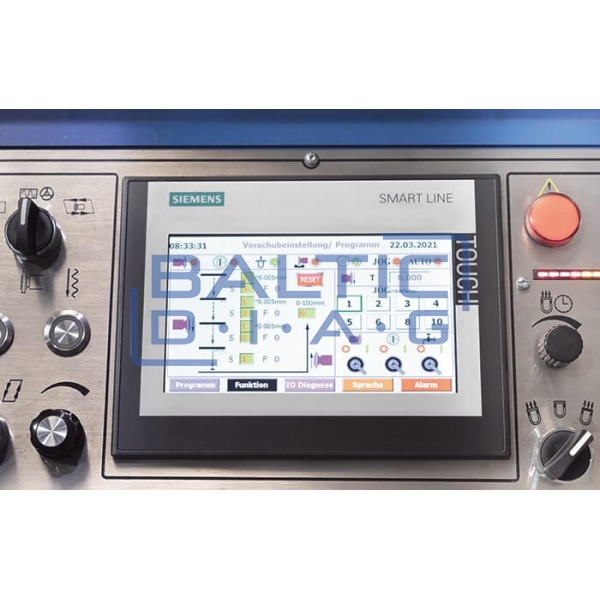

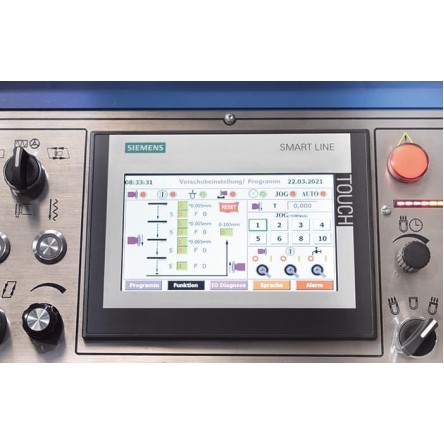

• Lengvas automatinio rėžimo programavimas, dėka Siemens PLC valdiklio ir jo liečiamo ekrano.
• Platus standartinės įrangos komplektas.

Detalesnis aprašymas:

• Staklių rėmas, kuris yra pagamintas iš ketaus, suteikia ypatingai tvirtą bei įvairiems sukimams atsparią konstrukciją. Šis užtikrintas stabilumas bei tikslus kreipiamieji bėgeliai, užtikrina kokybišką produktų apdirbimo kokybę.
• Visi kreipiamieji bėgeliai – patikimai sutepami centralizuotos tepimo sistemos.
• Darbo vieta yra pasaugota, lengvai prieinamu dangčiu.
• Galingas aušinimo siurblys, sujungtas su ištraukimo siurbliu, kad būtų efektyviai pašalinamos šlifavimo dulkės ir įvairius garus, kurie atsiranda šlifavimo metu.
• Visi reikiami parametrai, dėl kruopštaus šlifavimo, veleno padavimo – įvedami ir koreguojami naudojant Siemens valdiklį.
• Aukštos kokybės apkrautas rutulinis varžtas ir galingi servo-varikliai užtikrina ypač tikslu ir patikima apdirbamų produktų pozicionavimą ant Y ašies.
• Staklės naudoja elektronini ratą, kuris gali būti sukamas ranka, tam kad būtų pakeičiamos vykdomos užduoties parametrai, ar kad rankiniu būdų būtų pajudinamas šlifavimo velenas.
• Jei staklės yra nustatytos automatiname rėžime, tuomet staklės atlieka, produkto šiurkštumo ir užbaigimo procesus, pakartotinus veiksmus bei sugrįžta į pradini tašką automatiškai.

Šlifavimo velenas:

• Didelis šlifavimo velenas, dinamiškai išbalansuotas, pilnai uždaras bei suteptas.
• Iš anksto apkrauti guoliai, užtikrina maksimalu šlifavimo efektyvumą ir didelį patikimumo lygi, net ir po daugelio gamybos valandų.

Hidraulika:

• Ypatingai tylus veikimas bei minimalus šilumos išsiskyrimas, net ir dirbant įtemptais tempais.
• Hidrauliškai valdomas linijinis darbastalio judėjimas, turinti platu pritaikomumo spektrą, dideli tikslumą bei galimybę švelniai pakeisti produkto padėtį.
• Išorinis hidraulinis blokas su alyvos aušintuvu, kuris užtikrina tikslu temperatūros stabilumą.
• Magnetinė tvirtinimo plokštė:
• Didelė magnetinė prispaudimo plokštė, užtikrina patikima ir ilgaamžišką mechanizmo veikimą, kuris nereikalauja, jokių sukamųjų veiksmų.
• Valdymo valdiklis yra integruotas į elektroninę sistemą, kad ja būtų galima lengvai naudotis. Galimas greitas ir patogus detalių į fiksavimas, kuris maksimaliai padidina produkcijos efektyvumą.

Techniniai parametrai:

• Darbastalio keliamoji galia: 180 kg
• Atstumas nuo veleno krašto iki darbastalio paviršiaus: 450 mm
• Darbastalio matmenys: 508 x 254 mm
• Magnetinio griebtuvo matmenys: 500 x 250 mm
• Y ašies žiedo padalinimo skalė: 0,005 mm
• Z ašies žiedo padalinimo skalė: 0,02 mm
• Automatinis judėjimas Z ašimi: 0,1 mm – 8 mm
• Sukimosi greitis: 2850 aps./min
• Automatinis vertikalus judėjimas: 0,005 – 0,05 mm
• Eiga X ašimi: 560 mm
• Eiga Y ašimi: 275 mm
• Hidraulinis padavimas X ašimi: 7 m/min – 23 m/min
• Greitas padavimas Y ašimi: 480 mm/min
• Greitas padavimas Z ašimi: 990 mm/min
• Pagrindinio variklio galia: 2,2 kW
• Šlifavimo rato matmenys:  200 x 20 x 31,75 mm
• Bendriniai matmenys: 2300 x 1600 x 1680 mm (ilgis x plotis x aukštis)
• Svoris: 1800 kg

Standartinė komplektacija:

• Elektroninis ratas, valdomas ranka
• Šlifavimo rato flanšas
• Automatinis centralizuotas tepimas
• Darbinės erdvės apsauginis dangtis
• Aušinimo bei ištraukimo įrenginys
• Šlifavimo ratų spintelė
• Balansavimo stotelė
• Balansavimo velenas
• LED darbo šviestuvas
• Magnetinis fiksavimo įrenginys
• Reguliavimo varžtai
• Aptarnavimo įrankiai
• Išmagnetinimo įrenginys
• Siemens PLC – valdiklis su liečiamu ekranu
• Operatoriaus instrukcija
• Šlifavimo ratas

Papildomai užsakomi priedai:

• Magnetinis fiksatorius 250 x 250 mm, HFS 2550 F Advance
• Aušinimo sistema su magnetiniu ir popieriniu filtrais
• Lygiagreti šlifavimo diskų spintelė HFS 2550 F Advance.
