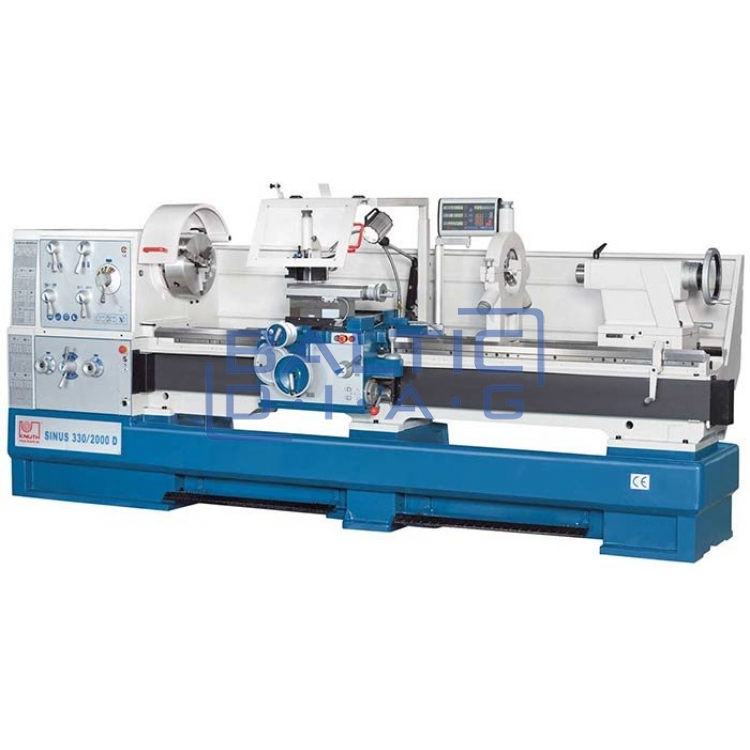

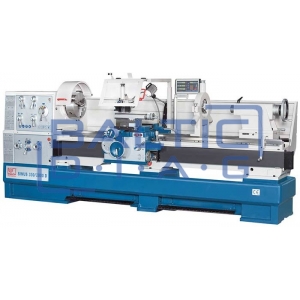

Metalo tekinimo staklės, Knuth Sinus 330/2000 D

Metalo tekinimo staklės, Knuth Sinus 330/2000 D

Gamintojas: Knuth, Vokietija

Sinus D yra didžiausios serijos staklės, universalių staklių segmente. Staklių konstrukcija pagaminta remiantis klasikiniu dizainu, bet pastatytos ant sunkaus, lieto pagrindo. Kaip didelės galios metalo tekinimo staklės, naudoja rankinę daugiadiskę sankabą, kuri sujungia varikli bei varomąjį veleną. Juose integruotos funkcijos, tokios, kaip nuimamas tiltelis, greitieji perėjimai bei kūgio tekinimo įtaisai, ši serija siūlo papildomus spendimus norint apdirbti ilgus produktus ar didelius flanšus.

• Lietas vientisas korpusas.
• Tvirtas galvutės dizainas su minimaliomis vibracijomis.
• Greitas perstūmimas.
• Galimi papildomi kūgio tekinimo priedai.
• Gerai apgalvota apsaugos sistema.

Detalesnis aprašymas:

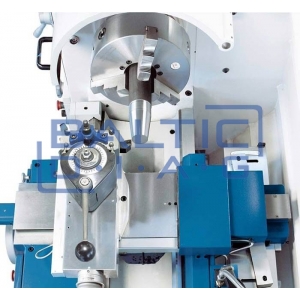

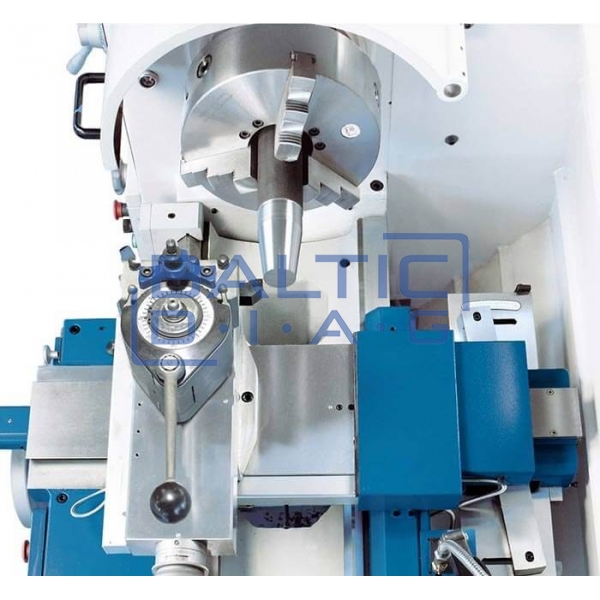

• Nuimamas tiltelis (250 mm), kad būtų galima apdirbti dideles dalis, kurių diametras siekia net 1035 mm.
• Didelio tikslumo ir tylios operacijos, net esant didelei pjovimo galiai.
• Tvirtas ir didelis darbinis paviršius.
• Pakietintos kreipiamosios (>HB 400)
• 105 mm veleno diametras, skirtas didelių dalių apdirbimui.
• Rankinis centrinio taško sutepimas.
• Sankaba, švelniam paleidimui, kai yra dirbama su sunkiomis dalimis.
• Pagrindinio veleno ir galvos automatinis sutepimas.
• Apsaugotas, pagrindinis sraigtas.
• Tiekimo veleno ir sraigto apsauga nuo perkrovos

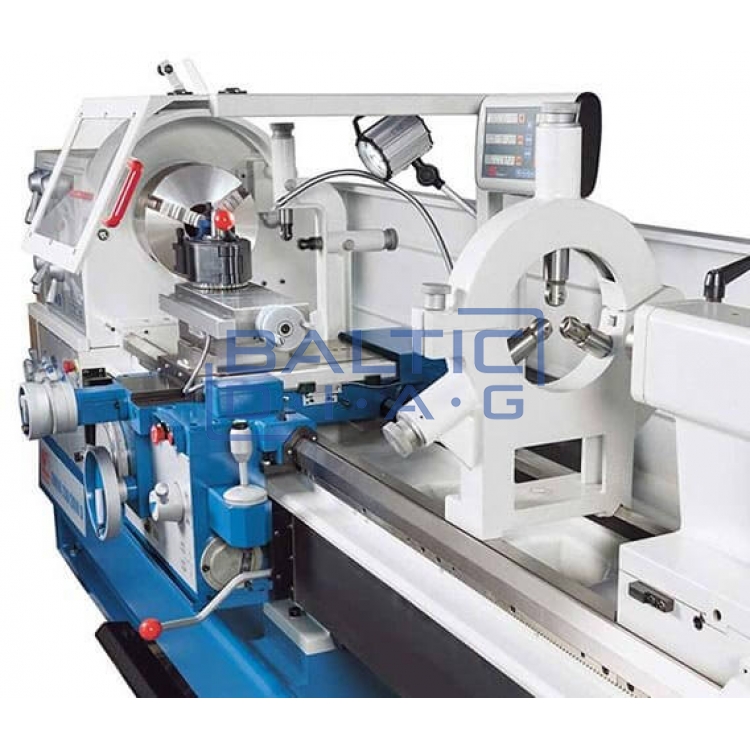

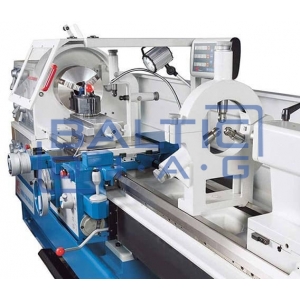

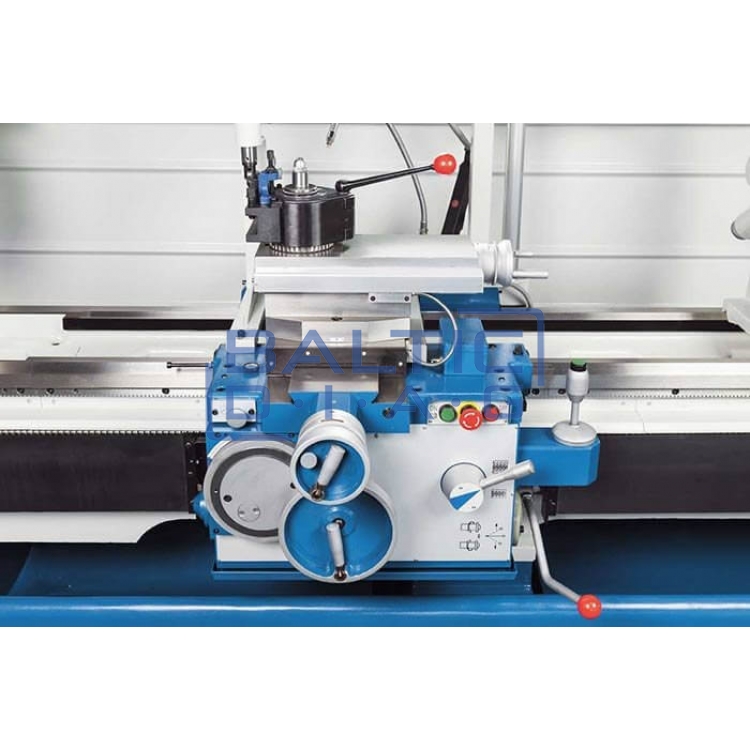

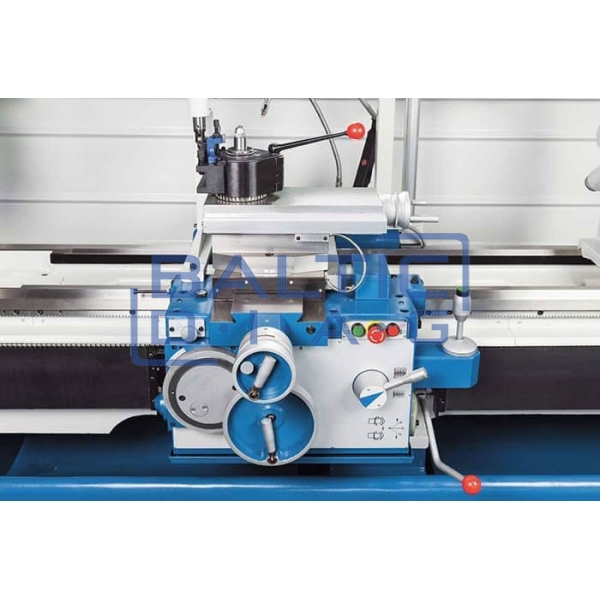

• Palaikomieji stovai, išilginėmis ir skersinėmis kryptimis, greitam padavimui.

Techniniai duomenys:

• Darbinio paviršiaus ilgis (maks.): 2000 mm.
• Tekinimo diametras virš takelio: 660 mm
• Virš suporto Ǿ : 440 mm
• Tekinimo skersmuo per tarpo tiltelį: 900 mm
• Tiltelio tarpo ilgis: 320 mm
• Takelio plotis: 400 mm

• Eiga, X ašimi: 368 mm
• Eiga, Z1 ašimi: 230 mm
• Svyravimo diapazonas nuo viršutinės padėties: 45°

• Veleno sukimosi greitis: 25 1/min – 1600 1/min
• Veleno skersmuo: 105 mm
• Veleno tvirtinimo: D1-8
• Veleno kūgis: 5 MT

• Greitasis padavimas x ašimi: 2000 mm/min
• Greitasis padavimas z ašimi: 4000 mm/min

• Padavimas x ašimi: 0,022 mm/R – 0,74 mm/R
• Padavimas z ašimi: 0,044 mm/R – 1,48 mm/R

• Sriegimas, metrinėje sistemoje: 0,45 mm – 120 mm.
• Sriegimas, diametrinis: 0,88 DP – 160 DP
• Sriegimo, modulis: 0,25 mm – 60 mm
• Sriegimas, Britanijos skaitmenų sistemoje: (54) 7/16 – 80 TPI

• Arkliuko plunksnos diametras: 90 mm
• Arkliuko kūgis: 5 MT
• Arkliuko plunksnos eiga: 235 mm
• Arkliuko traverso konfigūravimas: +-12,5 mm

• Pagrindinio elektros variklio galia: 7,5 kW

• Bendriniai matmenys: 3710 x 1230 x 1600 mm
• Svoris: 2900 kg

Trijų ašių padėties indikatorius:

• Integruotos daugiafunkcinės sistemos, ši naujos kartos, 3 ašių skaitmeninė išvestis suteikia tikslesnį ir patogesnį valdymą. Sumažina klaidų ir netikslumų šansą.
• Valdymo skydelis yra pagamintas iš pilnai sandaraus, aukštos kokybės poliesterio plėvelės kuri yra atspari agresyviai dirbtuvių aplinkai. Tokioms kaip dulkės, garai ar kitokioms cheminėms medžiagoms, kurios dažnai pasitaiko dirbtuvėse.
• Optinė skalė užtikrina 5 mikronų rezoliuciją 0,005 mm su išorinių dangtelių pagamintų iš aliuminio, nuo alyvos, aušinimo skysčių, drožlių.

Bazinės funkcijos:

• Rezoliucija: 0,005 mm
• Veleno valdymas, įjungtą / išjungta
• Matuojamų matmenų sistemos: Inch / metrai
• Nustatymas  / atkūrimas esamos pozicijos
• Koordinatės ekrane keičiamos tar ABS / INC
• Spindulių / diametro rodymas
• Z1 / Z2 ašių rodymas
• Kišeninio skaičiuotuvo funkcijos.

Išplėstinės funkcijos:

• Ašių pozicijų išlaikymas, net kai yra išjungtas valdymo ekranas
• Skylės apskritimo modulio apskaičiavimas
• Spindulio / diametro pasirinkimas
• Įrankio matavimo atskaitos funkcijos
• Kūgio tekinimo funkcija

Standartinė komplektacija:

• 3 kumštelių griebtuvas, Ǿ = 315 mm
• 4 kumštelių griebtuvas, Ǿ = 450 mm
• Plokštė su fiksavimo strypais
• Pagrindinė plokštė diametras: Ǿ = 450 mm
• Operatoriaus instrukcija
• Centravimo kūgis
• Spaustuvo apsauga
• Įtvirtintos ir slankiojančios atramos
• Kūginis perėjimas
• Greitai keičiama įrankių laikiklio galvutė WC
• Apsauginis skydas, įrankių vietoje
• Fiksuota apsauginė sienelė
• Greitai keičiamas įrankių laikiklis WCD 32150
• Kūgių darymo įranga
• 3 ašių pozicijos indikatorius X. Pos 3.2
• Įrankių dėžutė su aptarnavimo įrankiais
• Aušinimo sistema
• Greitasis padavimas x ir z ašimis
• Darbo šviestuvas
