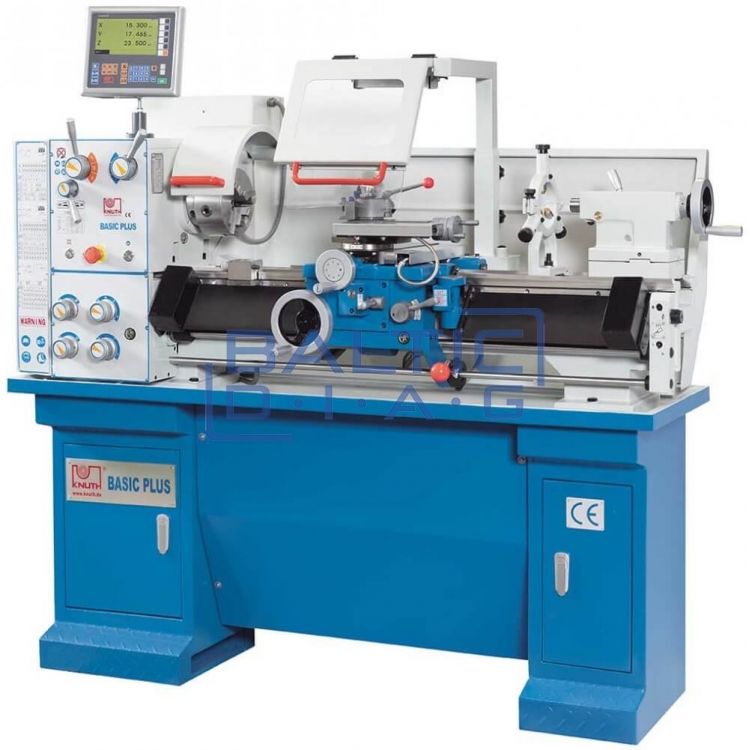

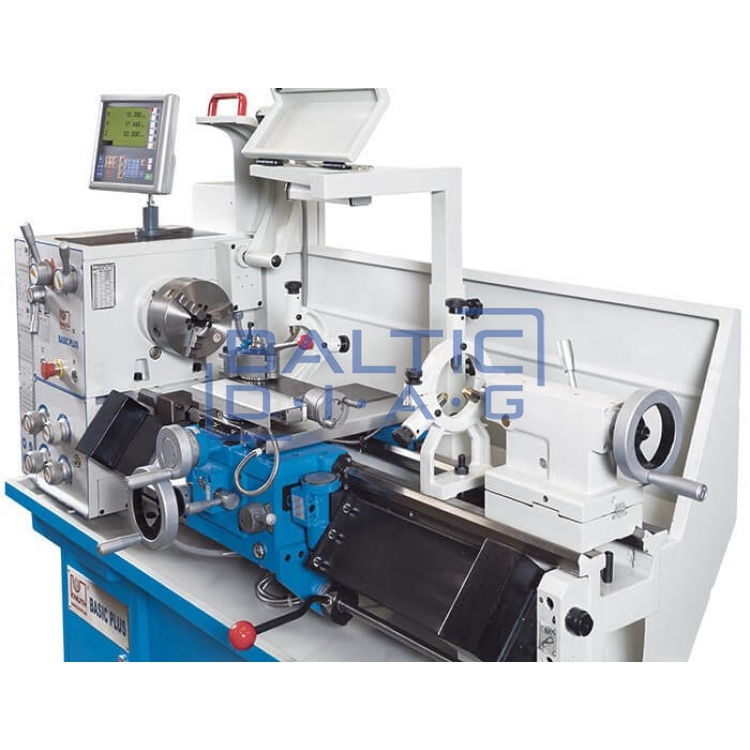

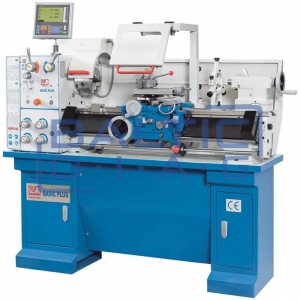

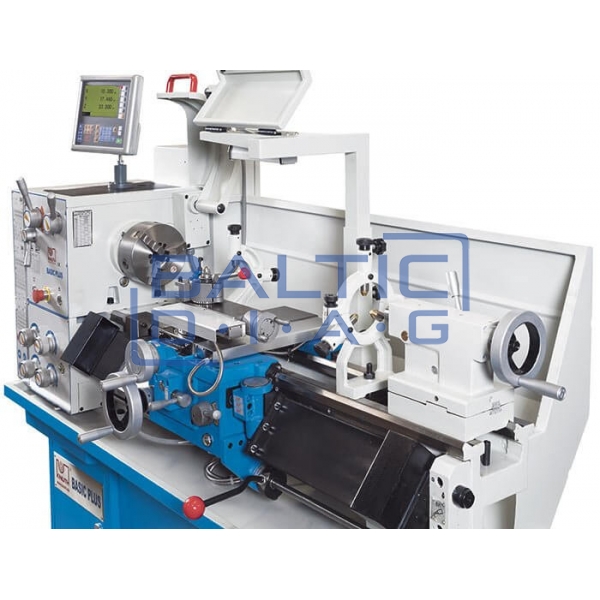

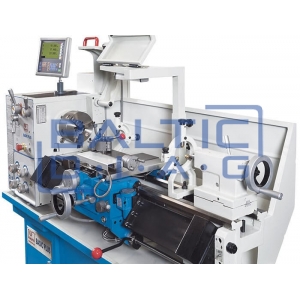

Metalo tekinimo staklės, Knuth Basic Plus

Metalo tekinimo staklės, Knuth Basic Plus

Gamintojas: Knuth, Vokietija

Basic Plus – universalios tekinimo staklės. Dėl plataus papildomų priedų pasirinkimo, šios staklės yra geriausias pasirinkimas remontui, mokymams bei įvairioms dirbtuvėms.

• Tvirtumas ir tikslumas.
• Kompaktiškas dizainas su mažu žingsniu.
• Platus standartinių priedų pasirinkimas

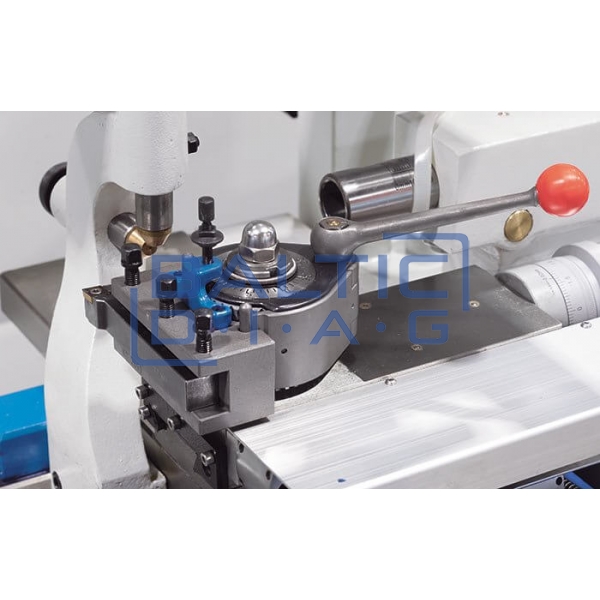

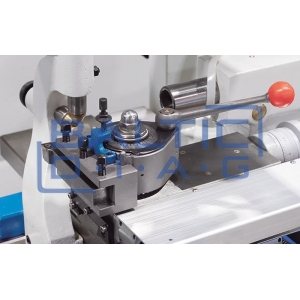

• Greitai keičiamas įrankių fiksatorius
• 3 ašių pozicijos indikatorius

Detalesnis aprašymas:

• Kietinti ir grūdinti griebtuvo krumpliaračiai
• Griebtuvas su Camlock D1-4“ tvirtinimu, ertmės diametras: 38 mm, veikia su 2 reguliuojamais, smailėjančiais ritininiais guoliais.
• Arkliukas, gali būti judinamas apie +- 10 mm, dėl kūgio sukimosi.
• Atbulinės eigos pavaros, kad būtų galimybė pakeisti padavimo sukimosi kryptį.
• Bėgeliai yra reguliuojami, dėka smailėjančių stulpelių
• Takelis pagamintas iš ketaus, dviguba V formos kreipiančioji, grūdinta.

Techniniai duomenys:

• Centro plotis: 810 mm
• Sukimosi diametras virš takelio: 300 mm
• Virš suporto Ø: 178 mm
• Takelio plotis: 180 mm
• Eiga, x ašimi: 155 mm
• Eiga, Z1 ašimi: 95 mm
• Veleno sukimosi greitis: 60 1/min – 1550 1/min
• Veleno skersmuo: 38 mm
• Veleno tvirtinimas: Camlock D1-4
• Veleno kūgis: 5 MT
• Padavimas X ašimi: 0,014 mm/R – 0,38 mm/R
• Padavimas Z ašimi: 0,052 mm/R – 1,392 mm/R
• Sriegimas, metrinėje sistemoje: (26) 0,4 – 7 mm
• Sriegimas, colinių matmenų sistemoje: (34) 4 – 56 TPI
• Arkliuko plunksnos diametras: 32 mm
• Arkliuko kūgis: 3MT
• Arkliuko plunksnos eiga: 100 mm
• Arkliuko traverso koregavimas: +- 10 mm
• Pagrindinio elektros variklio galia: 1,1 kW
• Bendri matmenys: 1600 x 750 x 1270 mm (ilgis x plotis x aukštis)
• Svoris: 520 kg

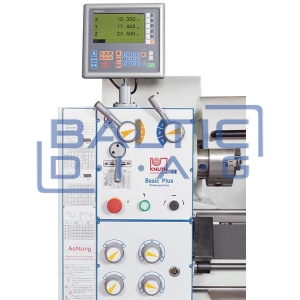

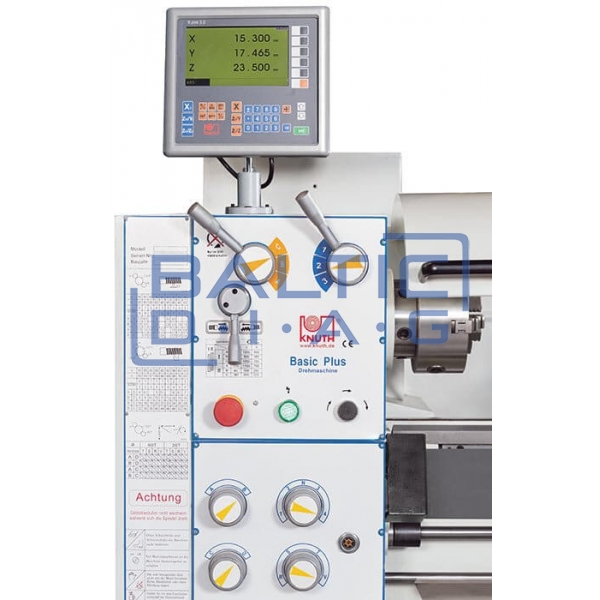

Trijų ašių padėties indikatorius:

• Integruotos daugiafunkcinės sistemos, ši naujos kartos, 3 ašių skaitmeninė išvestis suteikia tikslesnį ir patogesnį valdymą. Sumažina klaidų ir netikslumų šansą.
• Valdymo skydelis yra pagamintas iš pilnai sandaraus, aukštos kokybės poliesterio plėvelės kuri yra atspari agresyviai dirbtuvių aplinkai. Tokioms kaip dulkės, garai ar kitokioms cheminėms medžiagoms, kurios dažnai pasitaiko dirbtuvėse.
• Optinė skalė užtikrina 5 mikronų rezoliuciją 0,005 mm su išorinių dangtelių pagamintų iš aliuminio, nuo alyvos, aušinimo skysčių, drožlių.

Bazinės funkcijos:

• Rezoliucija: 0,005 mm
• Matuojamų matmenų sistemos: Inch / metrai
• Nustatymas  / atkūrimas esamos pozicijos
• Koordinatės ekrane keičiamos tar ABS / INC
• Spindulių / diametro rodymas
• Z1 / Z2 ašių rodymas
• Kišeninio skaičiuotuvo funkcijos.

Išplėstinės funkcijos:

• Ašių pozicijų išlaikymas, net kai yra išjungtas valdymo ekranas
• Skylės apskritimo modulio apskaičiavimas
• Spindulio / diametro pasirinkimas
• Įrankio matavimo atskaitos funkcijos
• Kūgio tekinimo funkcija

Standartinę komplektaciją sudaro:

• 3 kumštelių griebtuvas, Ø = 160 mm
• 4 kumštelių griebtuvas, Ø = 200 mm
• Pagrindinė plokštė
• Operatoriaus instrukcija
• Centravimo kūgis
• Spaustuvo apsauga
• Įtvirtintos ir slankiojančios atramos
• Kūginis perėjimas
• Greitai keičiama įrankių laikiklio galvutė WB
• Apsauginis skydas, įrankių vietoje
• Fiksuota apsauginė sienelė
• Greitai keičiamų įrankių laikiklis WBD 1675
• Mikrometrų tikslumo išilginis sustojimas
• 3 ašių pozicijos indikatorius X.Pos 3.2
• Įrankių dėžutė su aptarnavimo įrankiais
• Sriegių lentelė
• Darbo vietos šviestuvas
