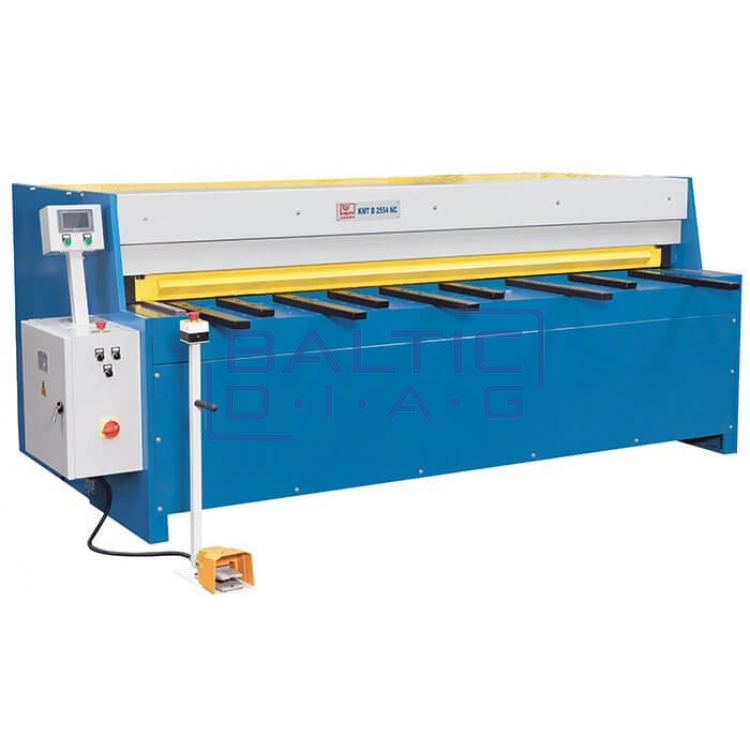

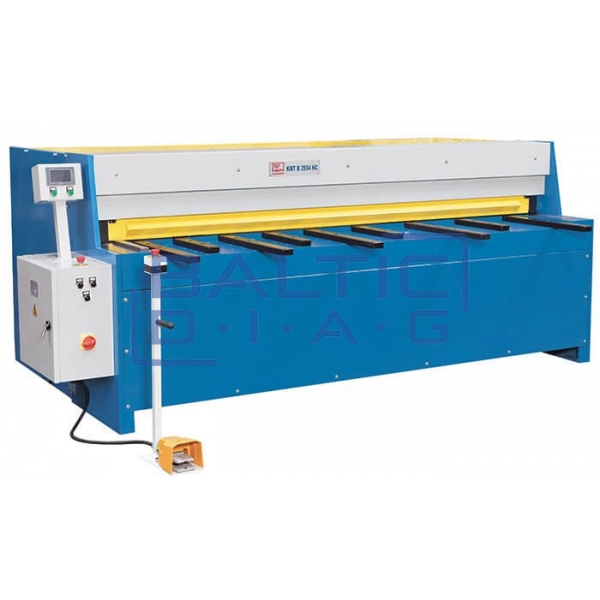

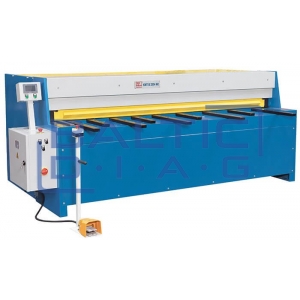

Metalo kirpimo giljotina, Knuth KTM B 1304 NC

Metalo kirpimo giljotina, Knuth KTM B 1304 NC

Gamintojas: Knuth, Vokietija

KMT B NC serijos giljotina turi galingą bei motorizuotą pagrindinę pavarą, kuri leidžia pasiekti kokybiškus pjovimo rezultatus, net kai metalo storis siekia 4 mm. Taip pat, ši giljotina kruopščiai pjausto ir plonus skartos lakštus, dėka standartinėje komplektacijoje esančių, prilaikomųjų rankų. Pjovimo ilgis yra nustatomas naudojant NC valdiklį. Labai stabili konstrukcija su reguliuojamais pjovimo peiliukais ir tvirtu matuokliu įrengtu galinėje giljotinos pusėje, atitinka visus keliamus standartus mažos apimties gamyboje.

• Tvirtas plieninių dalių suvirinimas
• PLC matuoklis yra valdomas, naudojant 4,3“ liečiamu ekranu
• Galinių atramų matuoklis naudoja servo-variklius
• Kirpimo peiliai gali būti apverčiami ir naudojami pakartotinai
• Pneumatiniai lakštų prilaikymo įrenginiai

Detalesnis aprašymas:

• Įrenginio rėmas ir pavaros sistema
• Giljotinos rėmas pagamintas iš tvirto plieno, kuris kruopščiai ir kokybiškai suvirintas. O suvirinimo siūlės – apdorotos įtempimus mažinančiais metodais.
• Automatinis kerpamų lakštų užfiksavimas užtikrina, stabilia plokštės poziciją kirpimo metu.
• Dvipusiai apatiniai ir viršutiniai pjovimo peiliai, gali būti apsukami ir panaudojami pakartotinai.

Papildomas palaikymas:

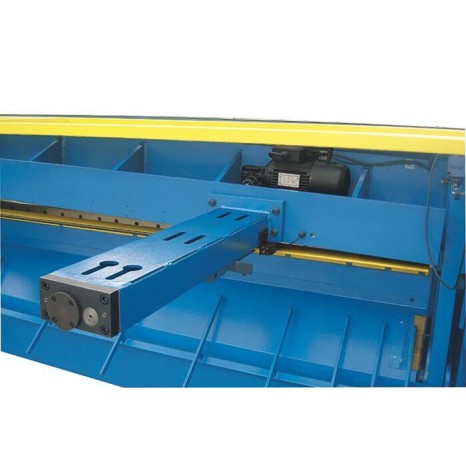

• Kieta šoninė atrama, palengvina plokštės sulygiavimą su pjovimo linija.

Veikimas ir ergonomija:

• PLC matuoklio valdiklis turi 4,3“ colių liečiamą ekraną, kuriame – atvaizduojama lengvai suprantama grafinė sąsaja, kuri greitai ir paprastai gali būtu programuojama / koreguojama.
• Mobilus valdiklis, leidžia giljotiną valdyti su kojiniu jungikliu, kad operatorius rankos nebūtų užimtos.

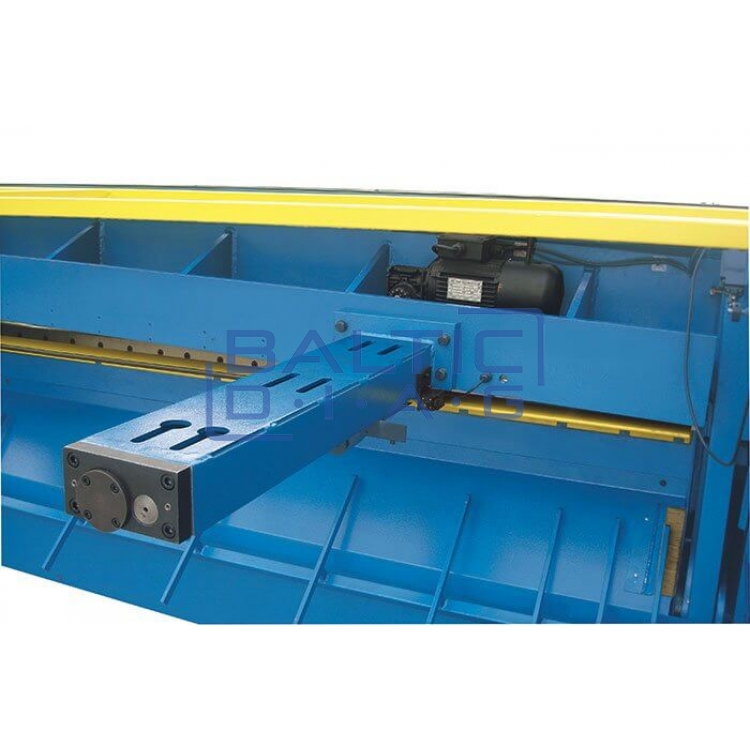

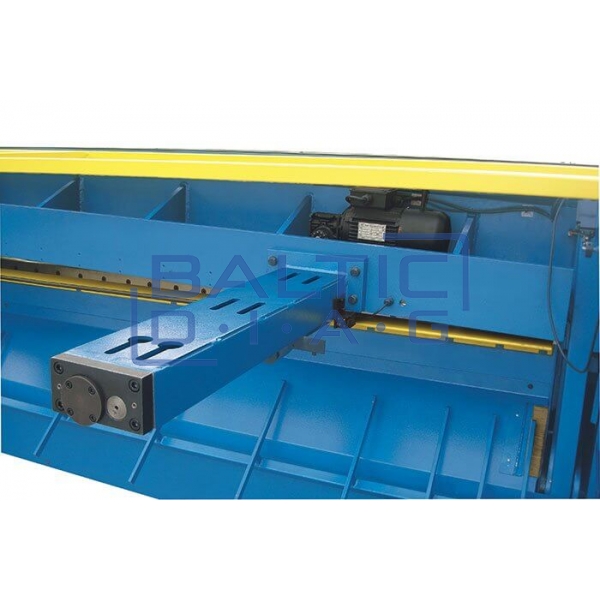

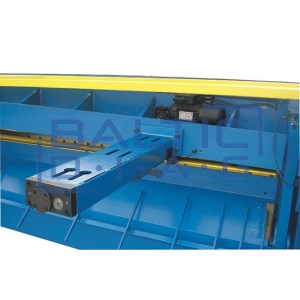

Galinis matuoklis:

• Galinis matuoklis naudoja servo-variklius, kurie ženkliai pagerina pozicionavimo ir tikslumo parametrus.
• Lakštų prilaikymo mechanizmas užtikrina, kad jokia plokštė neišlystu už galinio matuoklio pjovimo metu, taip užtikrinamas maksimalus tikslumas ir kokybė, kiekvienam pjovimui, net ir esant ypač ploniems lakštams.
• Prilaikomosios rankos yra valdomos naudojant pneumatinius cilindrus ir yra nuleidžiamos, sinchroniškai su pjovimo procesu.

Techniniai parametrai:

• Struktūrinio lakšto storis: 0,8 – 4 mm
• Darbinis ilgis: 1300 mm
• Pjovimo kampas: 2,4°
• Pjūviai per minute (automatinis rėžimas): 30 H/min
• Peilio ilgis: 1353 mm
• Darbastalio aukštis: 830 mm
• Prilaikomosios rankos: 600 mm
• Prilaikomųjų rankų skaičius: 5 pozicijos
• Galinis sustojimas: 630 mm
• Pavaros galia:
• Pagrindinio variklio galia: 4 kW
• Bendri matmenys: 1750 x 1820 x 1190 mm (ilgis x plotis x aukštis)
• Svoris: 1355 kg

Standartinė komplektacija:

• PLC valdiklis
• Darbo vietos apšvietimas

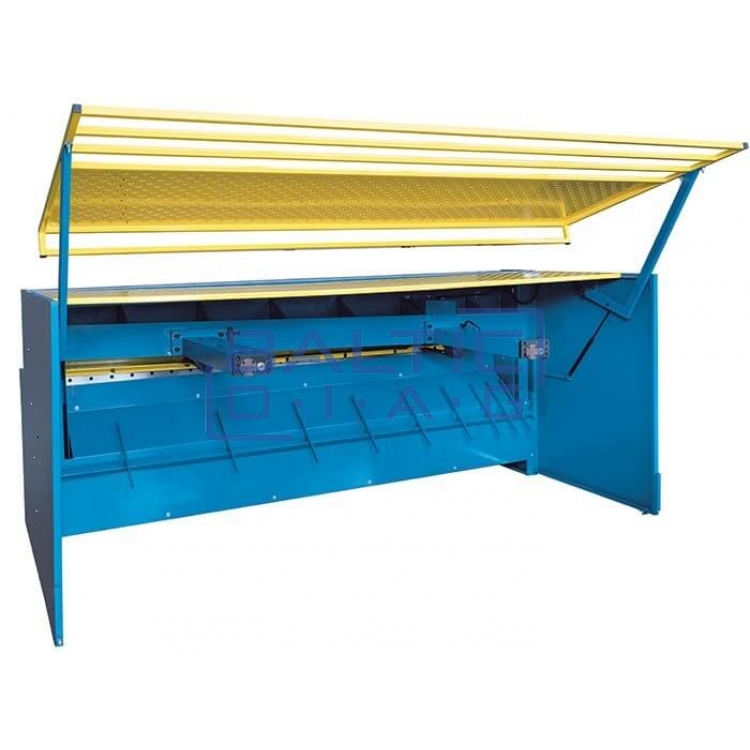

• Apsauginis dangtis, su maitinimo išjungimu, atidarant dureles
• Galinis matuoklis su 4,3“ liečiamu ekranu
• Kojinis jungiklis
• Pjovimo linijos apšvietimas

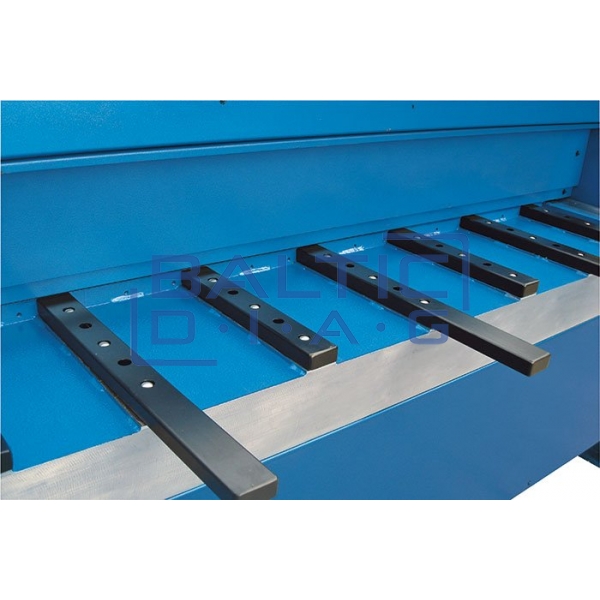

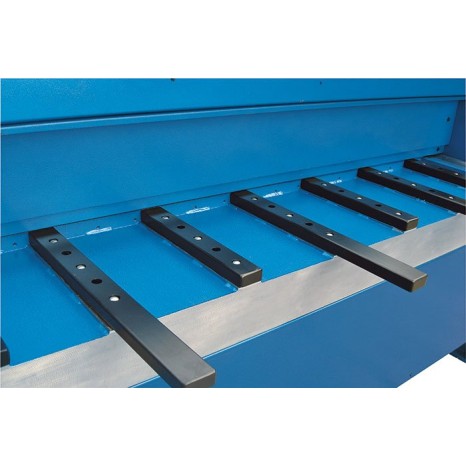

• Padavimo takeliai
• Prilaikomosios rankos
• Galinis sustojimas
• Prispaudimo mechanizmas
• Pneumatinė lakštų atrama
• Apsauginis dangtis
• Operatoriaus instrukcijos
