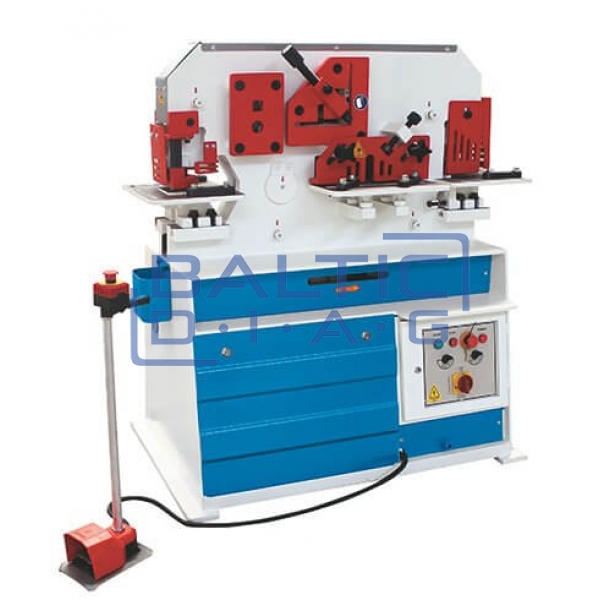

Metalinių formų iškirpimo staklės, Knuth HPS 45 H

Metalinių formų iškirpimo staklės, Knuth HPS 45 H

Gamintojas: Knuth, Vokietija

Įvairių formų iškirpimo, hidraulinės staklės HPS H, itin tiksliai ir efektyviai iškala bei iškerpa plokščią plieną, strypus ir profilius. Tokio tipo staklės dažniausiai yra naudojamos šaltkalvių dirbtuvėse, remonto dirbtuvėse bei transporto priemonių gamyboje. Staklės su vienu ar dvejais cilindrais, pasižymi daugiafunkciškumu. Viename įrenginyje – sujungiamos plokščios, įpjovos, skylių ir profilių gamybos plieninės žirklės. HPS serijos staklės veikia su įprastais perforatoriais ir štampais, o tai praplečia įrenginio pritaikomumo spektrą.

Detalesnis aprašymas:

• Plokščio plieno lakštų kirpimas
• Staklės pritaikytos darbui su juostinio plieno, plokščio plieno ir plataus plokščio plieno lakštais
• Darbastalis su kampiniais ir išilginiais sustojimais
• Reguliuojamas laikiklis
• Apatinis peilis suteikia 4 kirpimo kampus

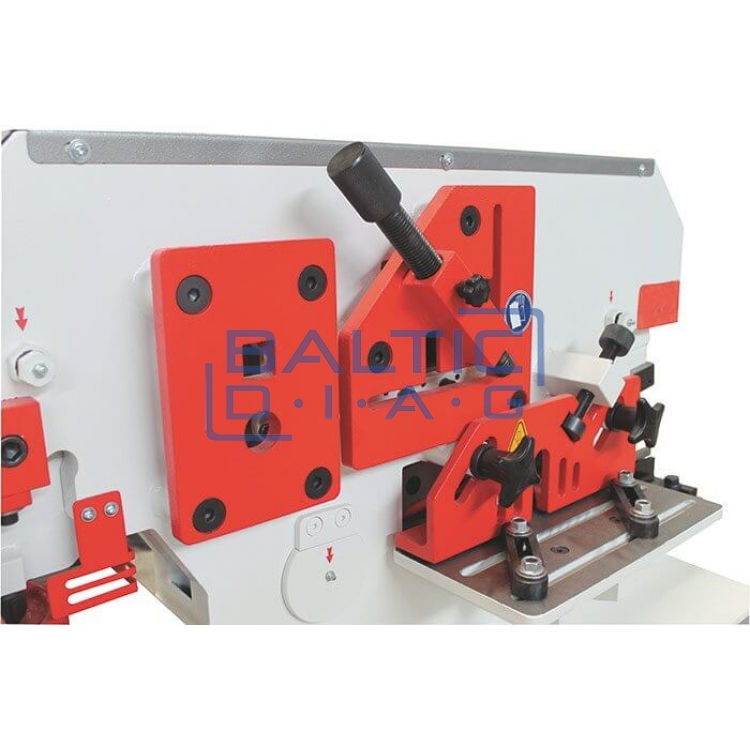

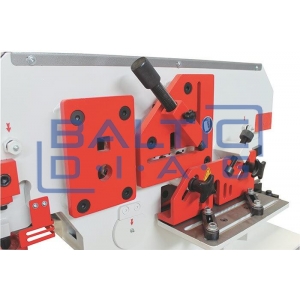

Kampinių profilių kirpimas:

• Pritaikytas darbui su kampiniais plieno profiliais
• Kirpimo kampas 90° ir 45°
• Reguliuojama medžiagos kreipimo plokštė

Plieninių strypų kirpimas:

• Pritaikytas darbui su apvaliais ir kvadratiniais plieno strypais
• Tvirta medžiagos kreipimo plokštė

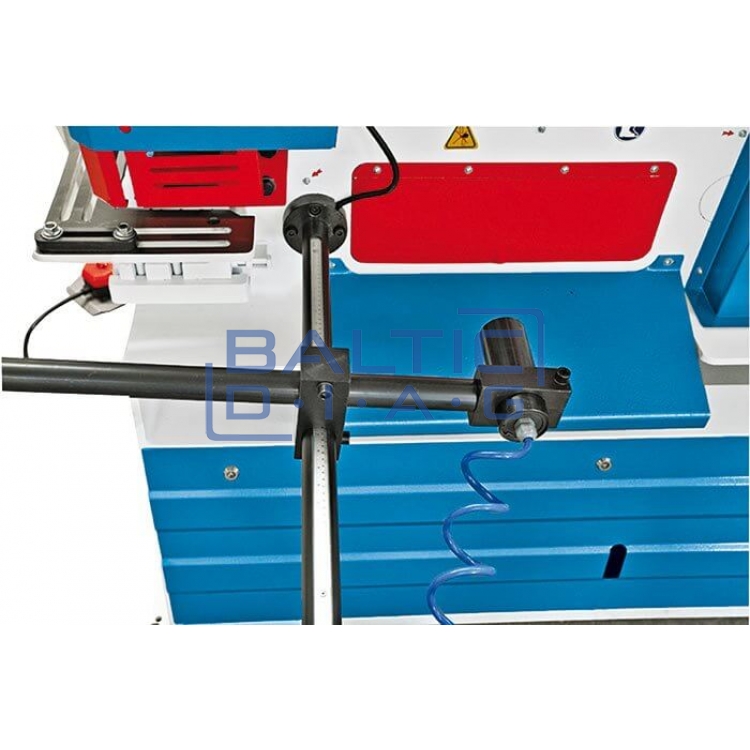

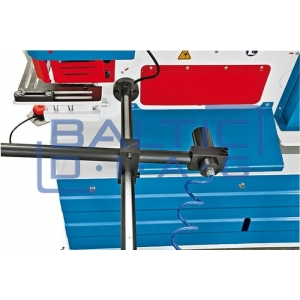

• Galinis matuoklis
• Įskaitant pasukamąją strėlę
• Skirta naudoti plokščio plieno, kampinio plieno ir strypų apdirbimui

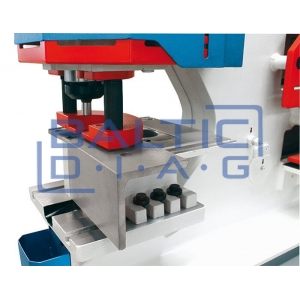

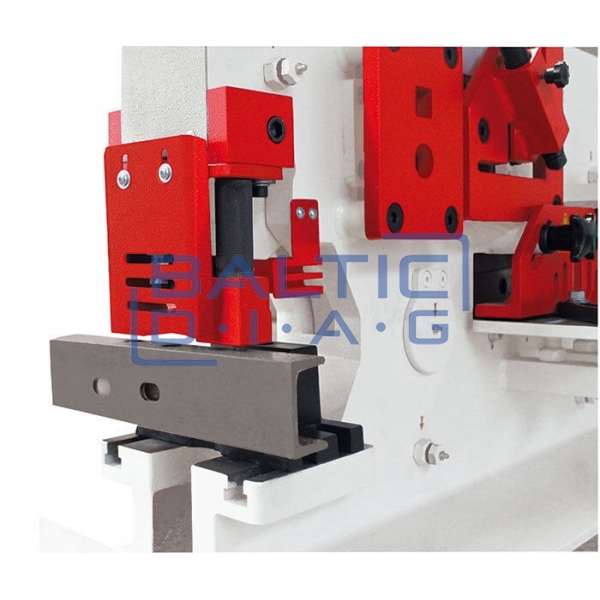

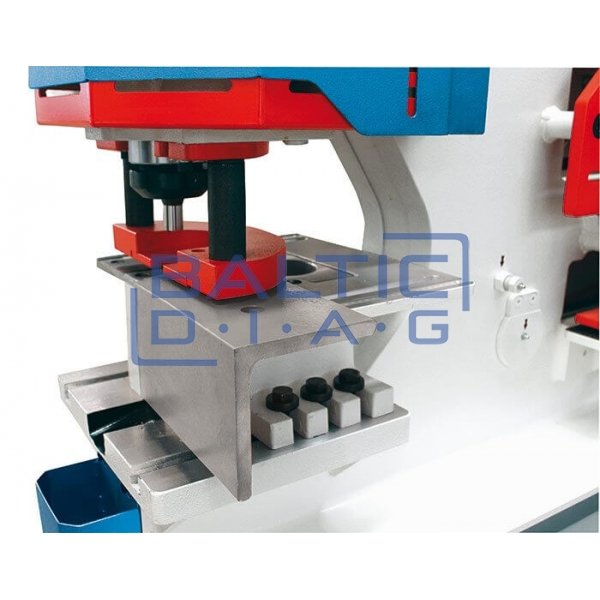

Skylių darymo funkcija:

• Galimybė iškirpti apvalias skyles bei įvairių formų iškirpimus, lakštiniame metale, plokščiame pliene ir U formos pliene
• Darbastalis turi įrengtą kampinį sustojimą
• Tolygiai reguliuojama kirpimo eiga
• Aukščiausios kokybės Kingsland įrankiai
• Hidraulinės perkrovos apsauga
• Tvirtas darbastalis su reguliuojamais sustojimais

Techniniai parametrai:

Hidraulinis kirpimo mechanizmas:

• Hidraulinių cilindrų skaičius: 1 cilindras
• Kirpimo galia: 45 tonos
• Kirpimo dydis: 22 x 15 mm
• Diametras ir storis: 38 x 8 mm
• Žiotis: 190 mm
• Eiga: 35 mm
• Eigų skaičius (su 20 mm eiga): 20 H/min
• Darbinis aukštis: 935 mm

Plieno kirpimas:

• Plokščio kirpimo galimybė (plotis): 300 x 12 mm
• Plokščio kirpimo galimybė (storis): 200 x 15 mm
• Peilio ilgis: 320 mm
• Apvalios formos kirpimo galimybė: 30 mm
• Kvadratinės formos kirpimo galimybė: 25 mm
• Plieno kirpimo darbinis aukštis: 940 mm

Profilių kirpimas:

• Kirpimas 90° kampu / aukštis: 100 x 100 x 10 mm
• Kirpimas 45° kampu: 60 x 6 mm
• Profilio kirpimo darbinis aukštis: 1135 mm

Skylės kirpimas:

• Plokštės storis: 8 mm
• Plotis: 35 mm
• Gylis: 100 mm
• Pagrindinio elektros variklio galia: 4 kW
• Bendri matmenys: 1330 x 770 x 1460 mm (Ilgis x Plotis x Aukštis)
• Svoris: 1200 kg

Standartinė komplektacija:

• Lengvai keičiami kirpimo laikikliai
• Antspaudai ir štampai
• Kampinio kirpimo peilis
• Plokščio lakšto kirpimo peilis
• Skylių darymo peilis
• Kieto strypo kirpimo peilis
• Rankinis valdiklis (1000 mm)
• Kojinis jungiklis su avarinio sustojimo mygtuku
• Specialios formos veržliaraktis
• Darbinės vietos šviestuvas
• Operatoriaus instrukcija
