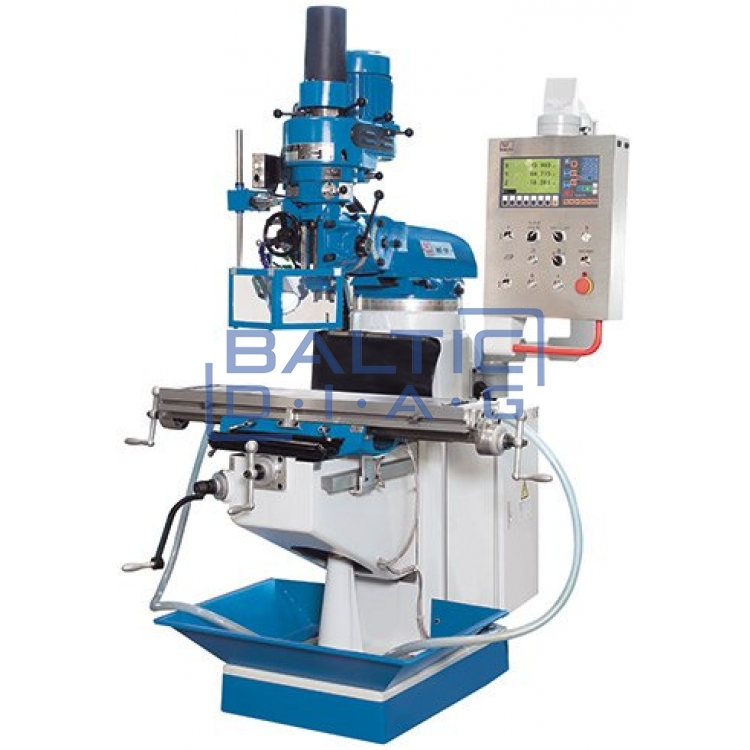

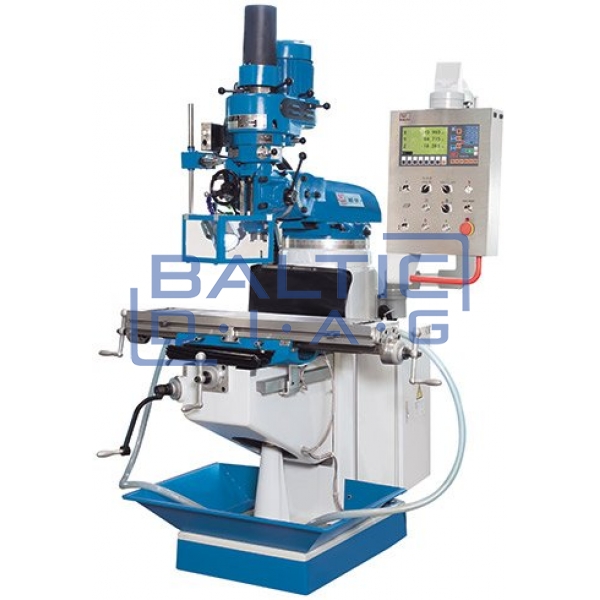

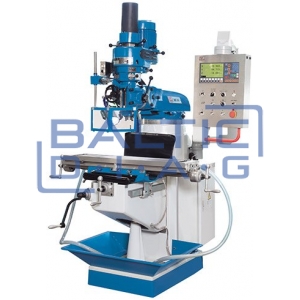

Frezavimo staklės, Knuth MF 1 P

Frezavimo staklės, Knuth MF 1 P

Gamintojas: Knuth, Vokietija

Suprojektuotos, daugiafunkcinėms paskirtims frezavimo staklės MF 1 , jos yra vienos geriausiai parduodamu frezavimo staklių pasaulyje ir nepakeičiamos daugelyje dirbtuvių. X ašyje – įrengtas keičiamo greičio padavimo mechanizmas ir svyruojanti vertikali frezavimo galva su diržine pavara, kuri suteikia platu greičiu pasirinkimą dirbat su plienu ar kitais spalvotais metalais. Automatinis plunksnos padavimas ir pneumatinis įrankių priveržimas taip pat yra standartinės komplektacijos dalis, kaip ir pritvirtintas pozicijos indikatorius. Visa ši serija yra idealus pasirinkimas remonto dirbtuvėms, mokymosi ar gamybos departamentuose.

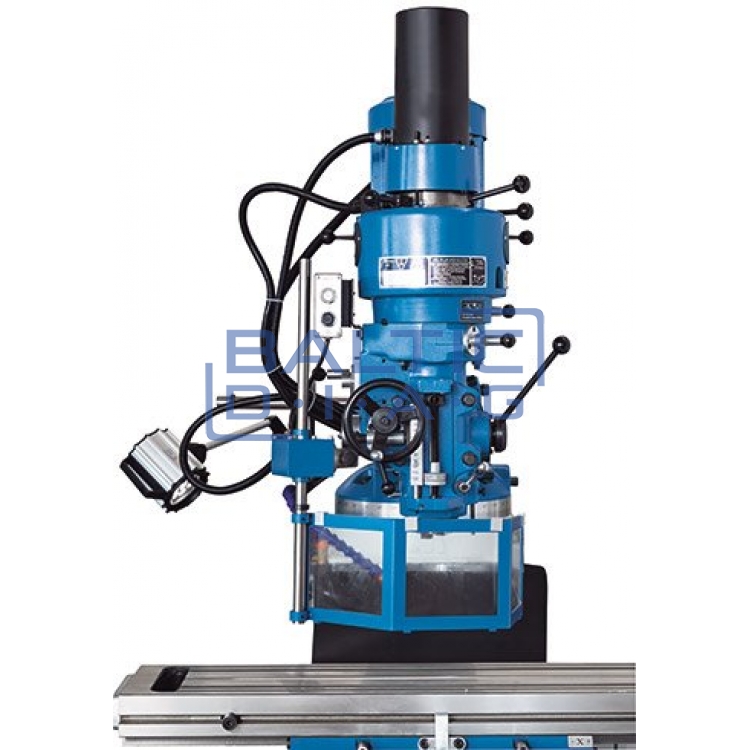

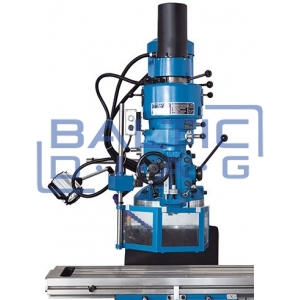

• Vartoma, palenkiama frezavimo galva su plunksnos padavimu.
• Pneumatinė įrankių priveržimo sistema.
• Frezavimo galva gali būti pakreipiama visomis 3 ašimis.
• Plati standartinė komplektacija.

Detalesnis aprašymas:

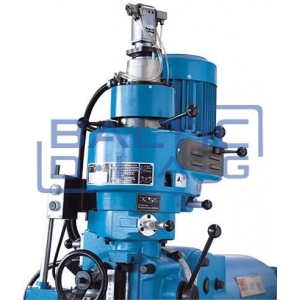

• Greitis yra keičiamas perjungus dviejų lygių varomojo variklio pavaras, ar parsirinkus norimą perdavos koeficientą diržinėje pavaroje (galimi 4 greičiai, vienam lygiui) .
• Automatinis stalo padavimas, tipas TV 1000 ant X ir Y ašių, jis gali būti lengvai nuimamas ir uždedamas.

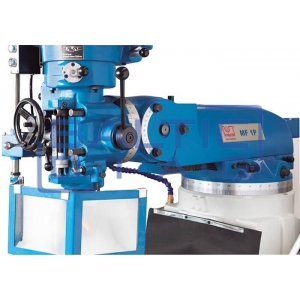

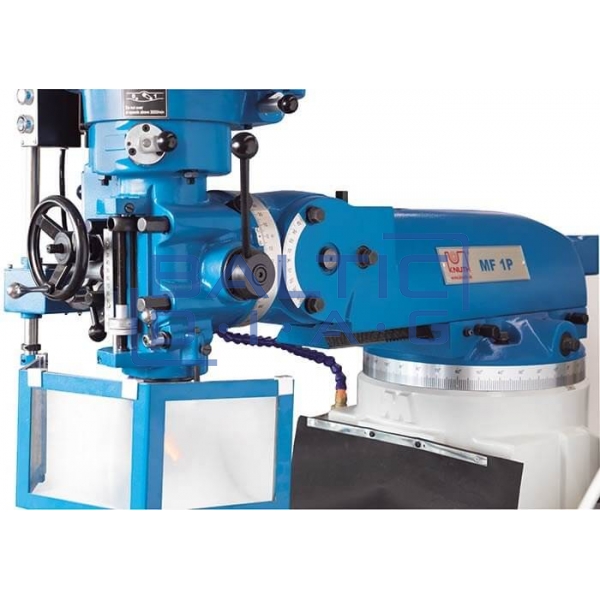

• Galva lankstosi, trijų ašių kryptimis: palenkti į D + K: +-90°; Pokrypis į prieki, atgal: +-45°, apsisukimas aplink koloną: +-45°.
• Sulenktinai kreiptuvai, grūdinti bei reguliuojami.
• 3 automatiniai gręžimo padavimai.
• Rankinis grubus padavimas plunksnai buvo pakeista į rankini, tikslu padavimą.
• Plunksna su automatiniu mikrometro gylio sustojimu.
• Veleno tvirtinimas ISO 30.
• Atgalinės pavaros perjungimo svirtis, keisti sukimosi krypčiai.
• Rankiniai veleno stabdžiai
• 3 ašių pozicijos indikatorius, aušinimo sistema ir LED darbo vietos apšvietimas yra įtraukti į standartinę komplektacija.

3 ašių pozicijos indikatorius:

• Didesnis tikslumas.
• Mažesnė klaidų tikimybė.
• Padidintas produktyvumas.
• Svarbaus laiko taupymas.
• Lengvai suprantamas ekranas.
• Operatoriui būdingos funkcijos.
• Patogus klaviatūros išdėstymas.
• Rezoliucija: 0,01 / 0,005 mm.
• Numatytosios koordinatės.
• Ašių pozicijos išlieka, net kai ekranas yra išjungiamas.
• Skylės apskritimo modulio apskaičiavimas.
• Skaičiuotuvo funkcija.
• Detalių laikymas iki 10 įrankių.
• Pasirinkimas tarp spindulio ir ploto, rodmenų.
• Pasirinkimas tarp mm / inch matavimo vienetų.
• Lengvas asortimento papildymas ir nereikalaujančios didelės priežiūros operacijos.

Techniniai duomenys:

• Darbastalio matmenys: 1060 x 230 mm
• T- bėgelių darbastalyje skaičius: 3 vietos
• T- bėgelių, plotis ir ertmė: 16 x 63,5 mm

• Eiga, X ašimi: 670 mm
• Eiga, Y ašimi: 290 mm
• Eiga, Z ašimi: 370 mm

• Veleno sukimosi greitis: 80 1/min – 4500 1/min
• Plunksnos eiga: 127 mm
• Veleno tvirtinimas: ISO 30
• Spaustuvo suspaudimo pločiai: 171 – 476 mm

• Plunksnos padavimas: (3) 0,04; 0,08; 0,15 mm/R

• Pagrindinio elektros variklio galia: 2,2 kW

• Bendri matmenys: 2000 x 1600 x 2090 mm
• Svoris: 1100 kg

Standartinė komplektacija:

• 3 ašių pozicijų indikatorius X.Pos 3.2
• Darbiniai įrankiai
• Aušinimo sistema

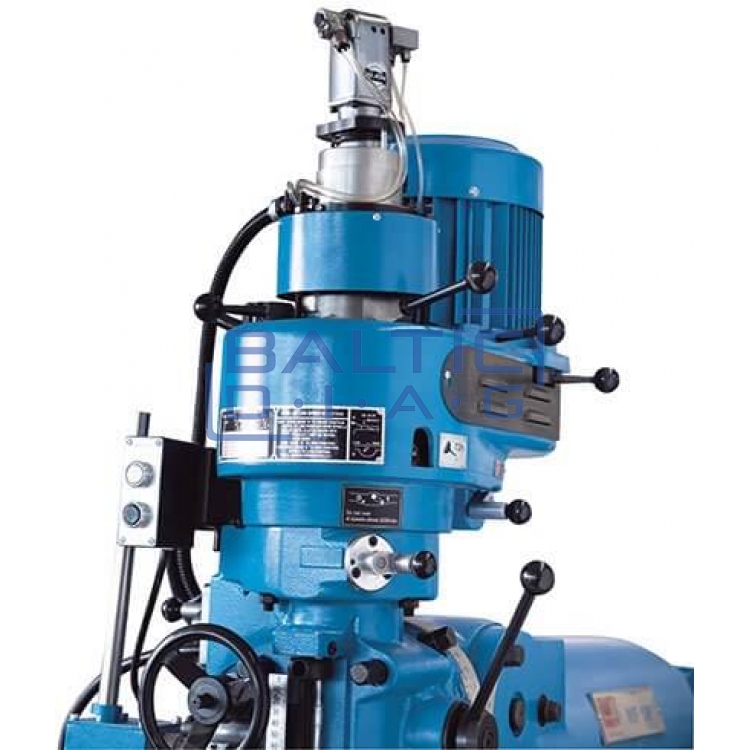

• Pneumatinis įrankių prispaudimas
• Vertikalus apsauginis dangtis

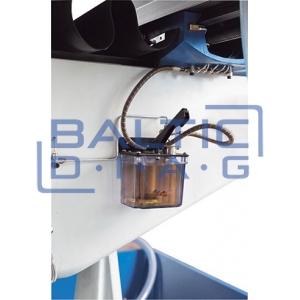

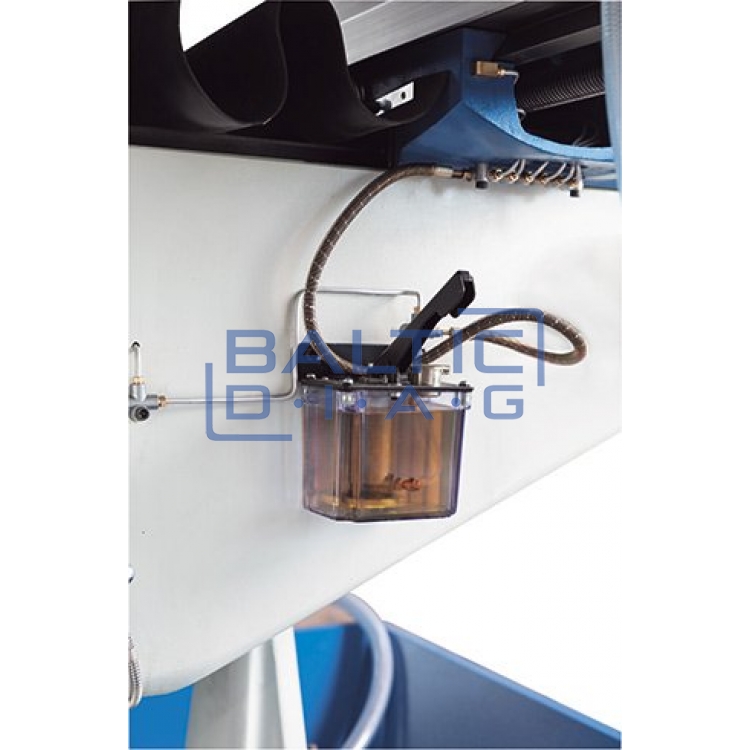

• Centrinis tepimas
• LED daro vietos šviestuvas
• Operatoriaus instrukcija
