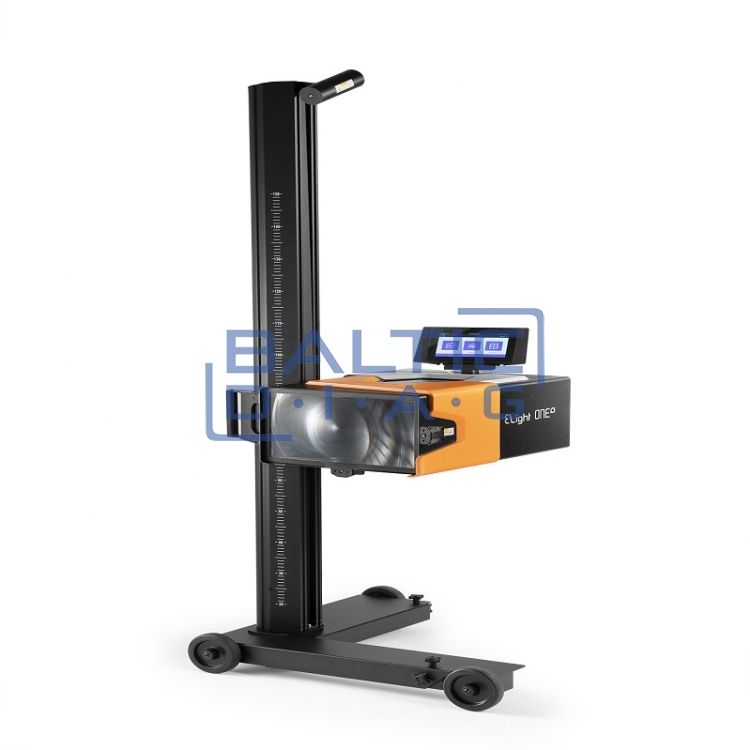

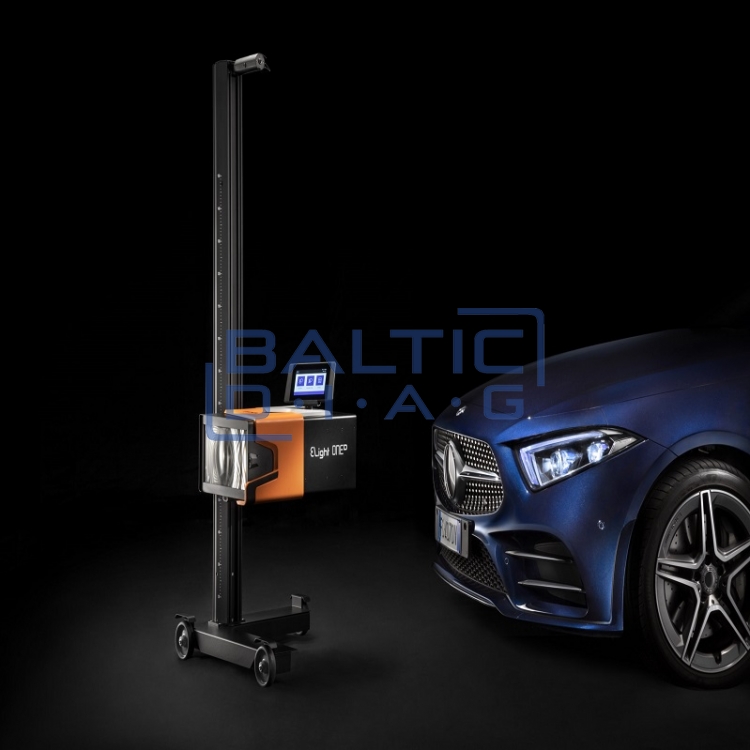

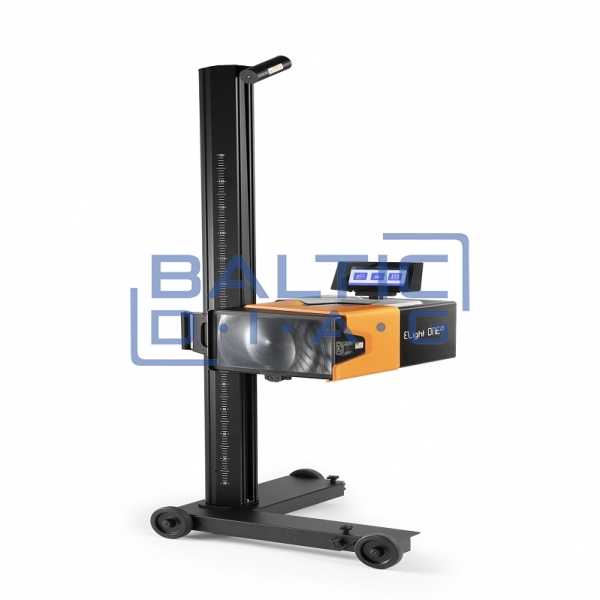

Elektroninis šviesų reguliavimo stendas eLight ONED, su pasukamu ekranu

Elektroninis šviesų reguliavimo stendas eLight ONED, su pasukamu ekranu

Per daugelį metų transporto priemonių žibintai buvo gana standartiniai komponentai. Tačiau pastaruoju metu jie patyrė spartų technologinį pokytį, įskaitant halogenines lemputes, ksenoninius projektorius ir LED blokus. Netrukus bus pristatyta ir lazerinė technologija.

Siekdami pagerinti saugumą, automobilių gamintojai vis labiau orientuojasi į „Inteligentinio apšvietimo“ koncepciją, kurią atspindi AFS (prisitaikanti priekinių žibintų sistema) ir GFHB (be akinimo ilgosios šviesos). Be to, žibintai dabar dažnai integruojami su kitomis elektroninėmis sistemomis, įskaitant radarus, kameras ir vairo valdymą. Todėl dirbtuvėms ir techninės apžiūros centrams reikalinga moderni žibintų reguliavimo sistema, galinti dirbti su pažangia technologija, kuri netrukus taps plačiai naudojama.

„eLight“ – pažangiausia rinkoje žibintų reguliavimo sistema ir pirmoji su integruota elektronine diagnostika.

„eLight“ skaitmeninė elektronika naudoja įmontuotą kamerą, algoritmų sistemą ir integruotą autodignostiką, leidžiančią atpažinti žibinto tipą ir užtikrinti maksimalią reguliavimo tikslumą. Be to, „eLight“ gali parengti išsamią ataskaitą, pagrįstą skaitmenine analize, kurią galima pridėti prie dirbtuvių dokumentacijos. Sistema jau atitinka teisės aktus, kurie 2021 m. įsigalios techninės apžiūros centruose.

Dvi versijos – tas pats išskirtinumas

TEXA „eLight“ siūloma dviejų versijų: ONE ir ONED. Jos skiriasi diagnostikos integracijos lygiu, o šie skirtumai detaliai paaiškinti tolesniuose puslapiuose. Abi versijos turi aliuminio korpusą – medžiagą, kuri derina tikslumo apdirbamumą, stiprumą ir lengvumą, būtinas dirbtuvėms savybes.

Abi versijos taip pat turi galingą ličio bateriją, kuri užtikrina autonomiją visai intensyviai darbo dienai. „eLight“ sukurtas taip, kad būtų ergonomiškas ir kad žibintų reguliavimo procedūros būtų greitos bei paprastos.

Didelė Fresnel lęšio anga (340×200 mm) leidžia pritaikyti sistemą naujausių modelių žibintams, kurie tampa didesni ir sudėtingesni.

Integruota diagnostika, leidžianti atpažinti žibinto tipą ir aktyvuoti atitinkamas funkcijas, leidžia sutrumpinti reguliavimo laiką iki 50 %, palyginti su įprastinėmis sistemomis. Jei taikoma, diagnostika padeda perjungti valdymo blokus į „nustatymo“ režimą.

„eLight“ turi CMOS kamerą ir lazerinį vizorių, užtikrinančius maksimalų fotometrinį tikslumą pagal griežčiausius automobilių gamintojų reikalavimus, pvz., ±0,1 % vertikalų ir ±0,2 % horizontalų tikslumą.

Sistema gali būti montuojama ant bėgių, kurie siūlomi kaip papildoma įranga. „eLight“ gaminamas Italijoje, laikantis aukštų TEXA kokybės ir patvarumo standartų.

Svarbi papildoma funkcija: autodiagnostika

„eLight“ ONE versija skirta dirbti su AXONE Nemo 2 arba AXONE 5 diagnostikos įrankiu ir TEXA Navigator sąsaja. Ji suteikia žibintų reguliavimo funkcionalumą dirbtuvėms, jau turinčioms šiuos įrankius.

Naudojant IDC5 programinę įrangą, galima išplėsti „eLight“ galimybes ir bendrauti su visų su žibintais susijusių elektroninių sistemų valdymo blokais, kad būtų nustatyti gedimai, nuskaitomi parametrai ir, jei reikia, atliekami pakeitimai.

Praktiškai „eLight“ integruotos autodignostikos funkcijos papildo esamo TEXA diagnostikos įrankio funkcionalumą.

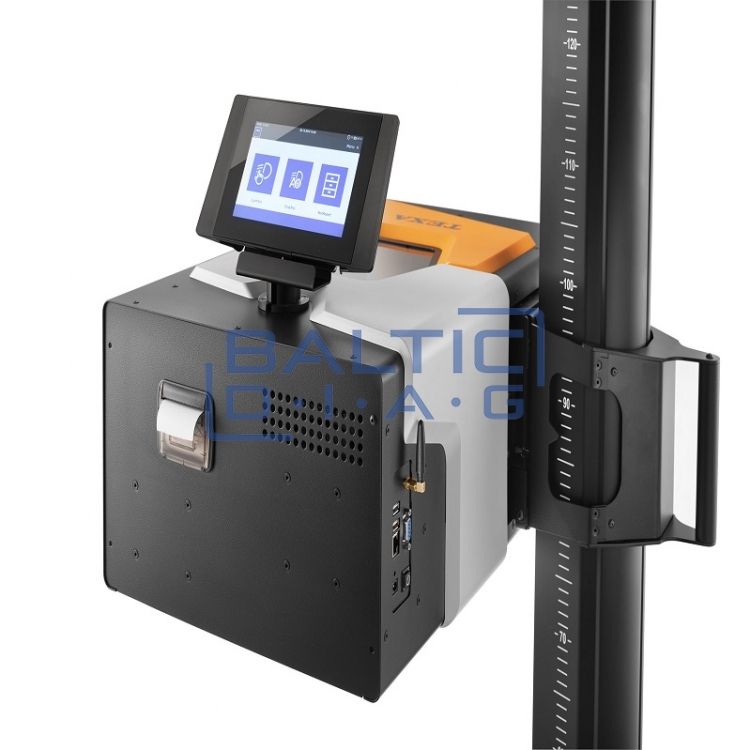

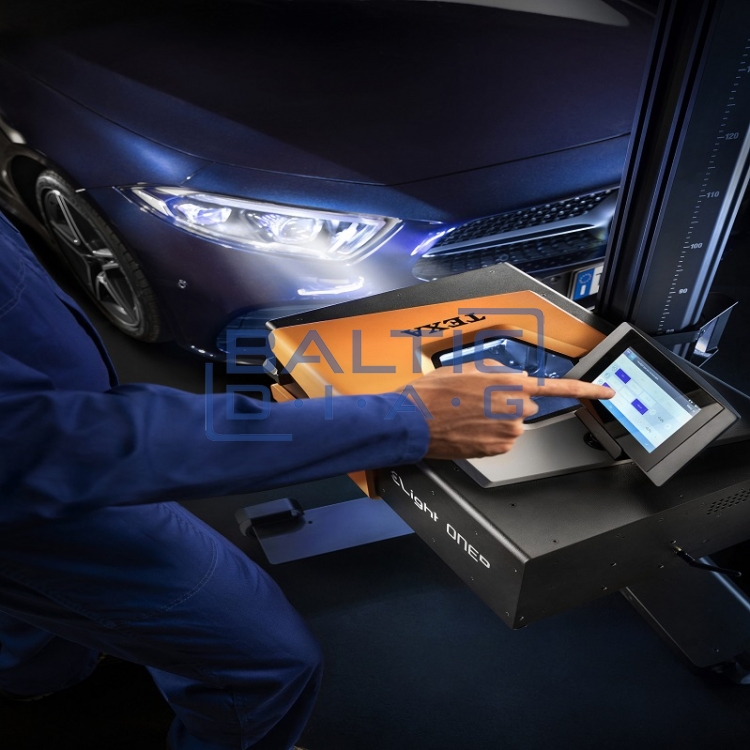

„ONE-D“ versija skiriasi tuo, kad turi savo 7 colių pasukamą TFT jutiklinį ekraną. Ji gali veikti kaip savarankiškas įrankis su integruota diagnostika. Tačiau ONE-D taip pat galima prijungti prie esamo TEXA diagnostikos įrankio, kad būtų naudojama kaip integruota sistema.

Techninės specifikacijos:

• Svoris: 52 kg
• Matmenys: 770 x 730 x 1850 mm
• Padėties nustatymas ir reguliavimas: Ant ratukų arba bėgių (pasirinktinai). Rankinis reguliavimas naudojant lazerius
• Grindų lygio kompensacijos sistema: 3 ašių akselerometras; ± 1,8°
• Ekranas: 7 colių TFT LED LCD 800 x 480 (tik ONED versija)
• Spausdintuvas (pasirinktinai): Terminis spausdintuvas; 58 mm; 203 Dpi
• Matavimui tinkami šviesos šaltiniai: Halogeniniai, Ksenoniniai, LED, Lazeriniai
• Matavimo tipas (skaitymas ir diagnostika): Artimosios šviesos, Ilgosios šviesos, Rūko žibintai, ILS, DLA, Matricos
• Kamera: 5 Mpikselių
• Maitinimas: 100-220V AC 50/60Hz 700 mA
• Akumuliatoriaus veikimo laikas: 8 valandos
• Suvartojimas: 0,5 Ah

Reguliavimo įrenginys:

• Tipas: Lazeris
• Klasė: II
• Bangos ilgis: 635 nm
• Galia: ≤ 5,0 mW
• Pakreipimo kampas:
• Matavimo diapazonas ± 6% vertikalus; ± 10% horizontalus
• Tikslumas ± 0,1% vertikalus; ± 0,2% horizontalus
• Šviesos intensyvumas:
• Matavimo diapazonas 150,000 cd – 240 Lux/25 m
• Tikslumas ± 5%
• Ryšys: LAN, Wi-Fi, RS232, Bluetooth

Pastaba: *Tik ONED versijai
