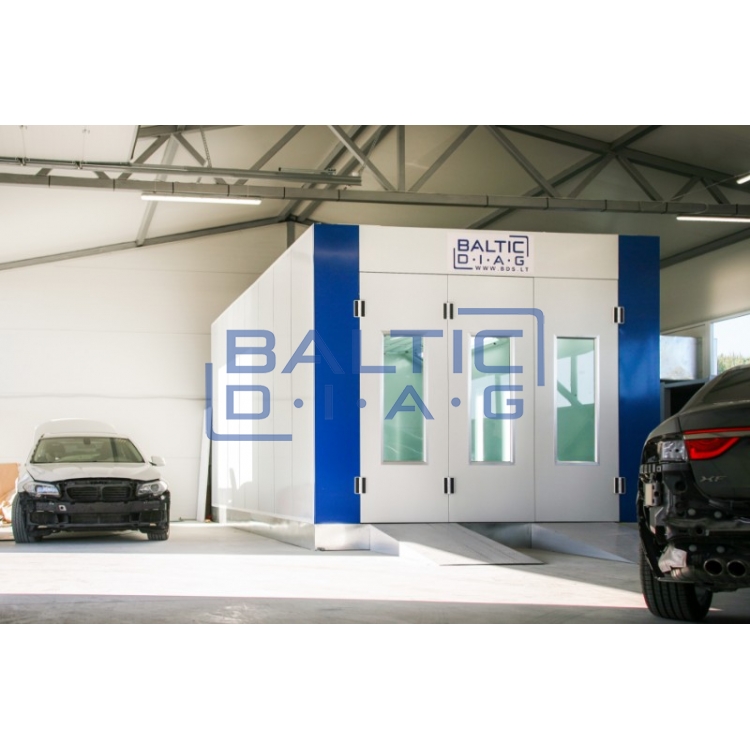

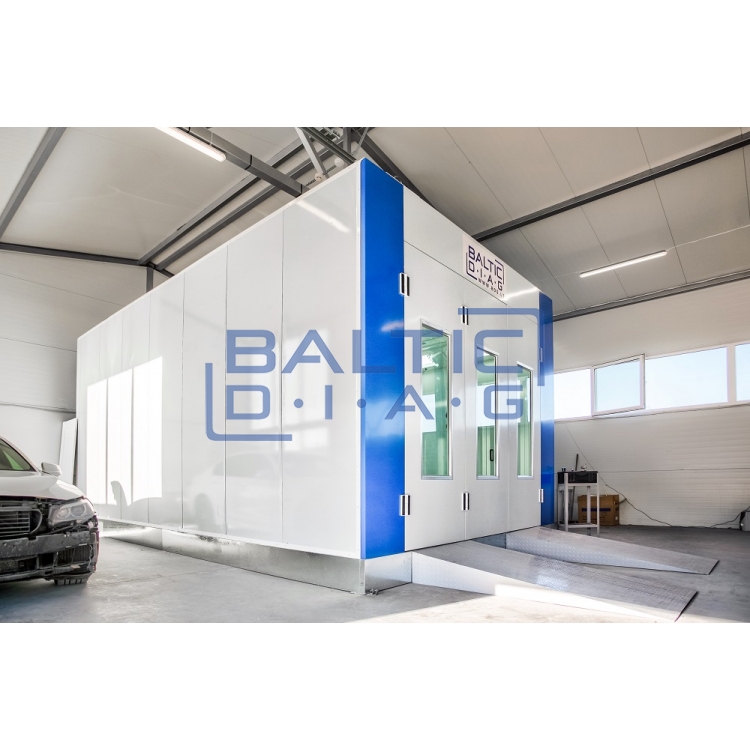

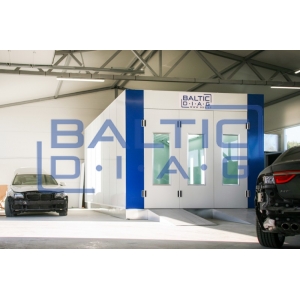

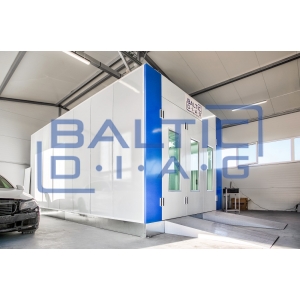

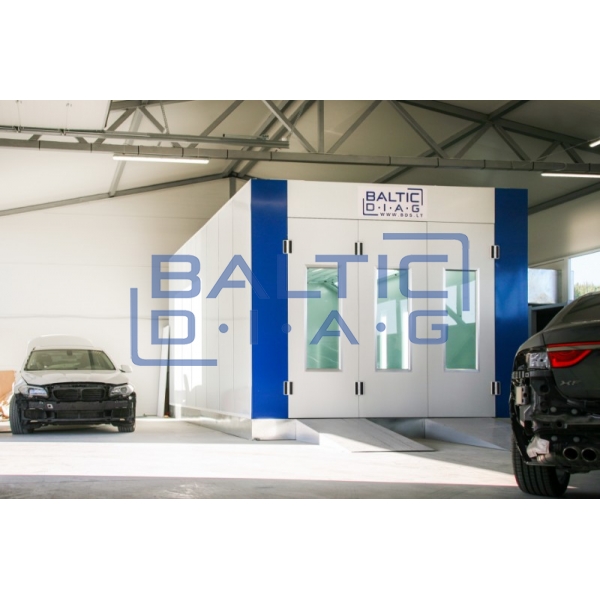

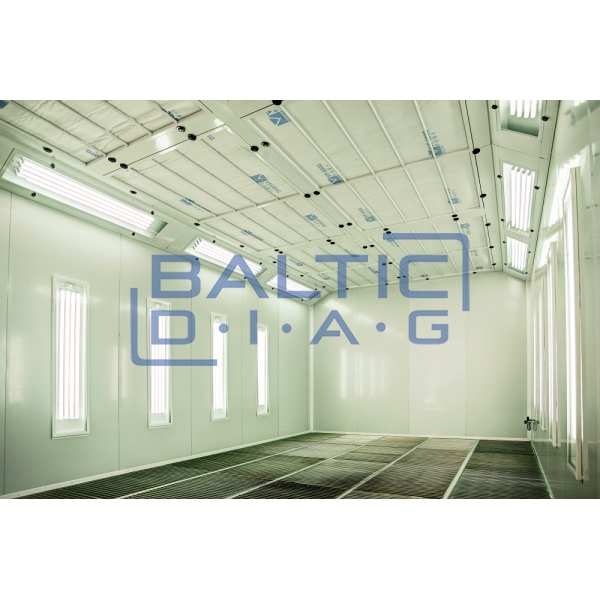

Dažymo Kamera BD-6400 PREMIUM

Gamintojas: BalticDiag, Kinija

Dažymo kamera BD-6400 PREMIUM yra aukščiausios kokybės įranga, skirta lengviesiems automobiliams iki 3 tonų dažyti. Ši kamera pasižymi tvirta konstrukcija su 50 mm storio EPS putplasčio izoliacija tarp plieno plokščių, užtikrinančia efektyvų šilumos išlaikymą ir puikią izoliaciją. Kamera turi metalinį pagrindą su dviejomis eilėmis filtrų dėklų ir rampomis, bei Riello G20 itališką degiklį su dyzeline šildymo sistema, kuri greitai pasiekia darbinę 50-80°C

Techniniai parametrai:

Modelis

BD-6400

Pagrindiniai duomenys:

- Išorės matmenys: 7000 x 5200 x 3500 mm

- Vidaus matmenys: 6900 x 3900 x 2800 mm

- Pagrindinės durys: 3000 x 2705 mm (su rankena)

- Darbuotojų durys: 650 x 2000 mm (su rankena)

- Valdymo bloko matmenys: 500 x 200 x 600 mm

- Užvažiavimo rampos: 2000 x 620 mm

- Kamino matmenys: 275 x 250 x 300 mm

- Bendra galia: 15.5 kW; 380V/50Hz

Sienos ir lubos:

- 50 mm storio EPS putplasčio izoliacija tarp plieno plokščių

- Pagal užsakymą gali būti 70 mm EPS putplasčio izoliacija arba akmens vatos izoliacija

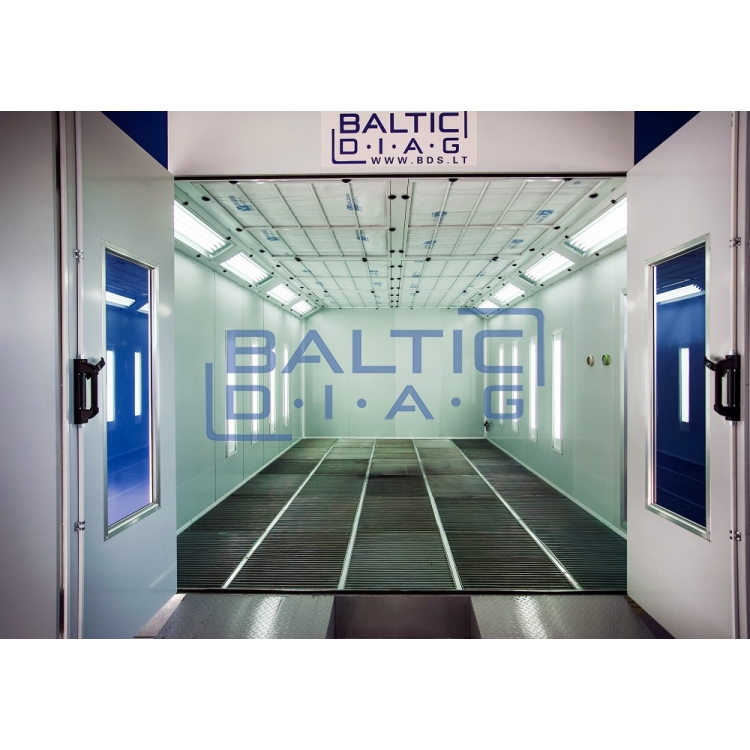

Grindys:

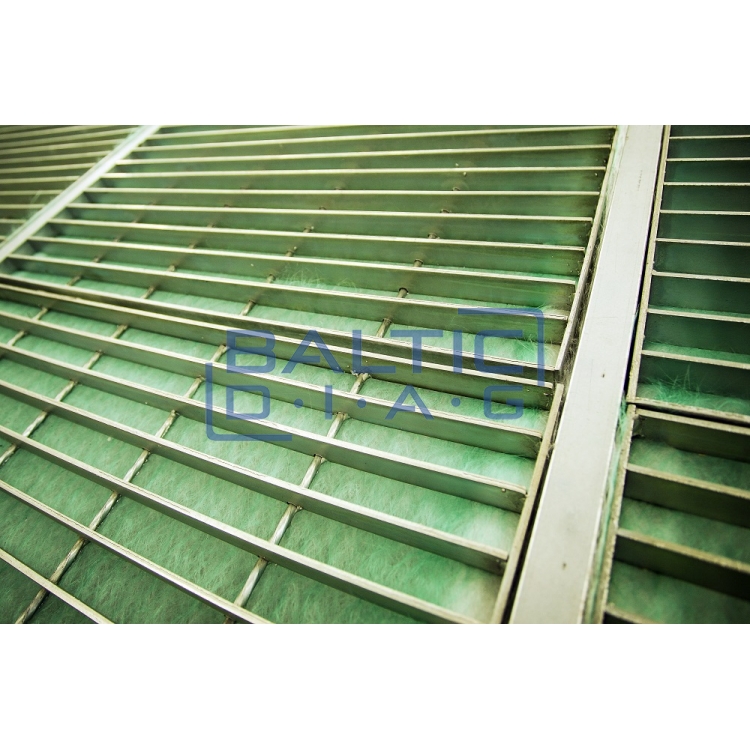

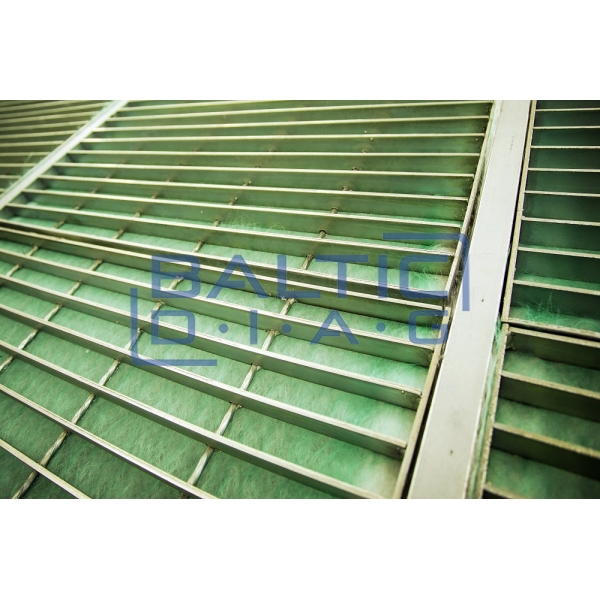

- Metalinis pagrindas (cinkuotas), su dviejomis eilėmis filtrų dėklų ir rampomis

- Dvi eilės cinkuotų grotelių arba pilnai grotuotos grindys (Kaina nesikeičia)

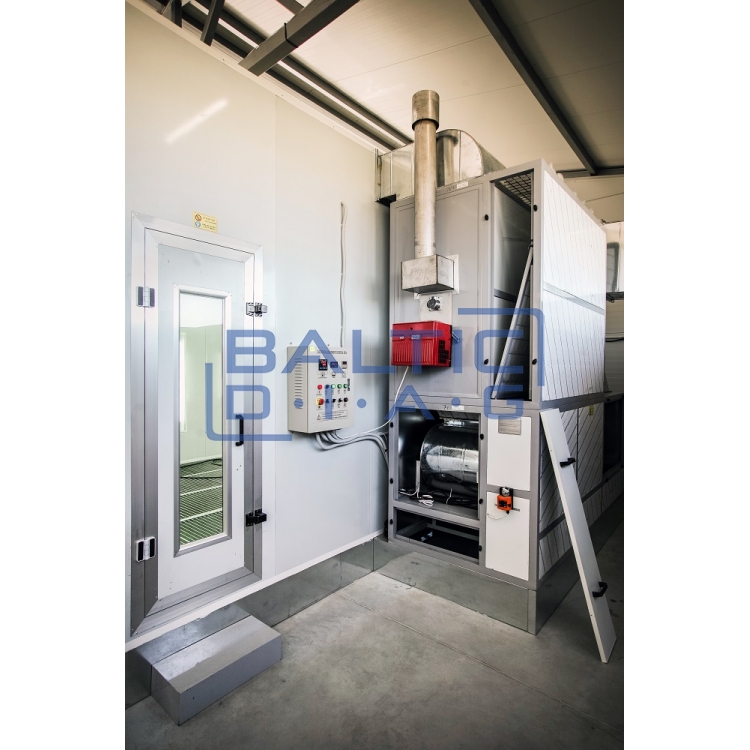

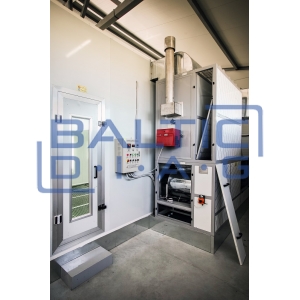

Šildymo sistema:

- Degiklis: Riello G20 (Itališkas)

- Dyzelinė šildymo sistema, 1 vnt., 200000kcal/h

- Dyzelio sąnaudos: 8 - 18 kg / valanda (Esant teigiamai oro temperatūrai)

- Šilumokaitis (nerudijančio plieno), 1 vnt.

- Darbinės 50~80°C temperatūros pasiekimas per 5-10 min. Ventiliacija

- Pagal užsakymą galimas dujinis degiklis (kyla kaina) ir infraraudonųjų spindulių džiovinimo sistema (kaina nesikeičia)

Filtravimo sistema:

- Pagrindinis filtras, 1 vnt. >83%

- Oro intako filtras, 1 vnt. > 97%

- Oro išmetimo filtras, 1 vnt. > 70%

- Filtravimo sistema gali būti per kameros apačią, įleista į duobę arba ant grindų su rampomis įvažiavimui į kamerą (standartinis variantas), gali būti filtruojama per 3 kameros sienas, statoma ant grindų (kainuoja šiek tiek brangiau) ir gali būti filtruojama per 1 kameros šoną (kainuoja pigiau).

- Greičiausias filtravimas yra per kameros grindis, šiek tiek lėčiau per kameros šonus, o lėčiausiai per vieną šoną.

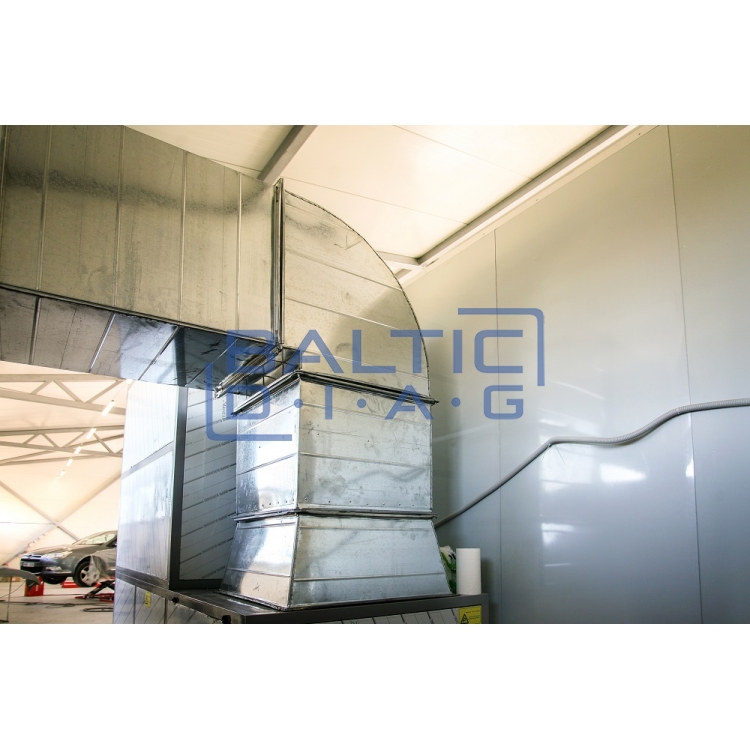

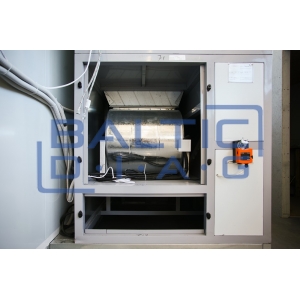

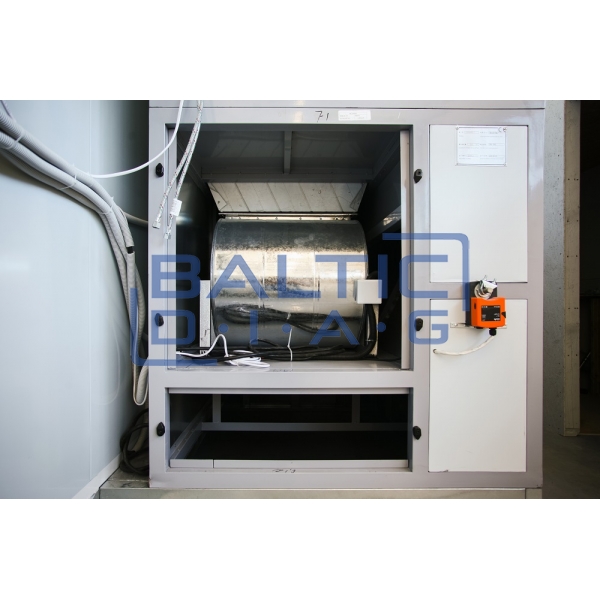

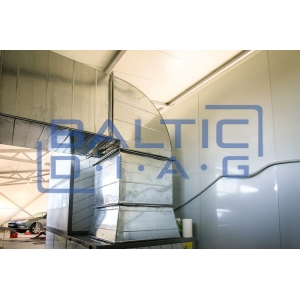

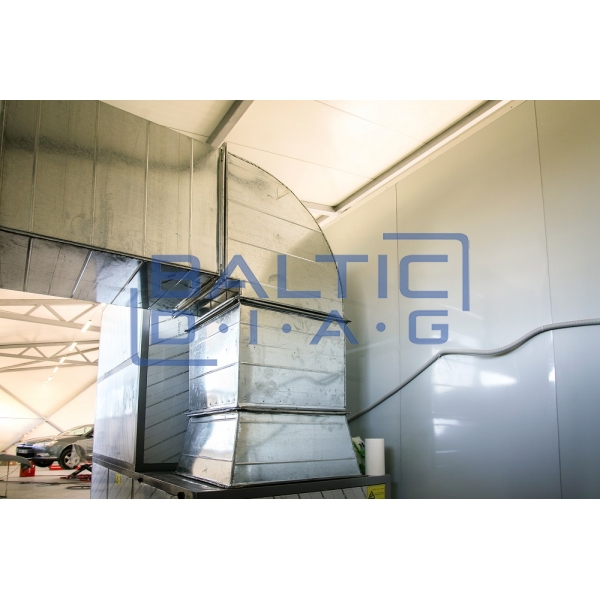

Oro sistema:

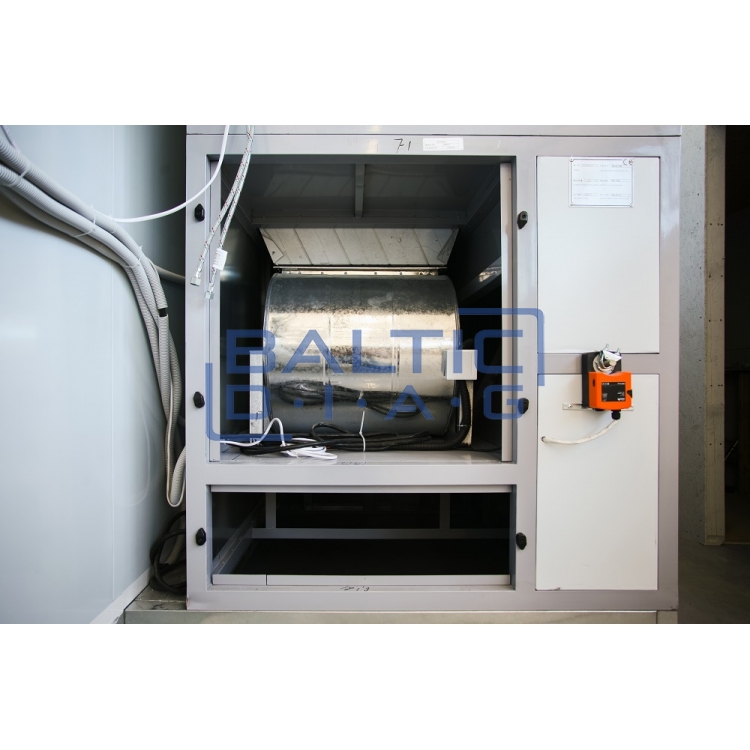

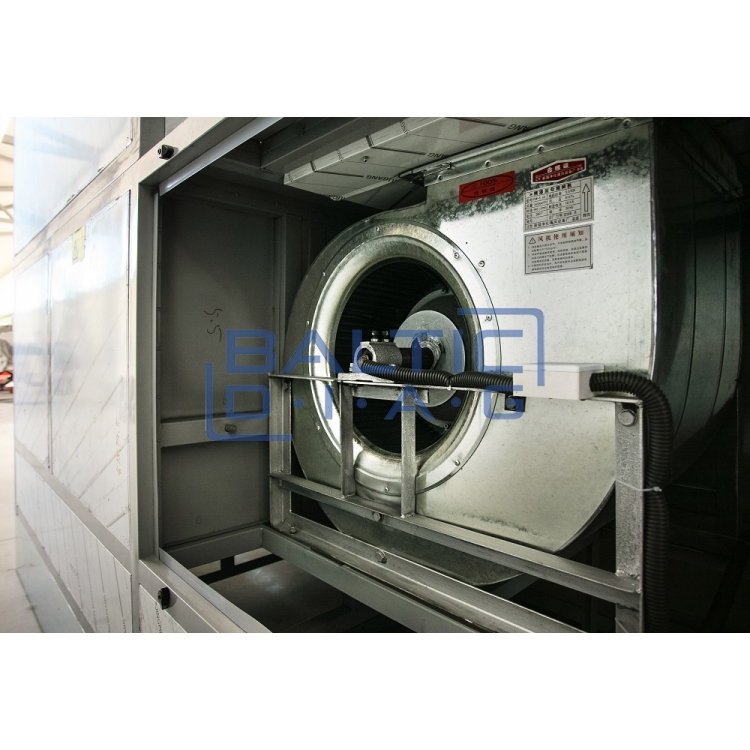

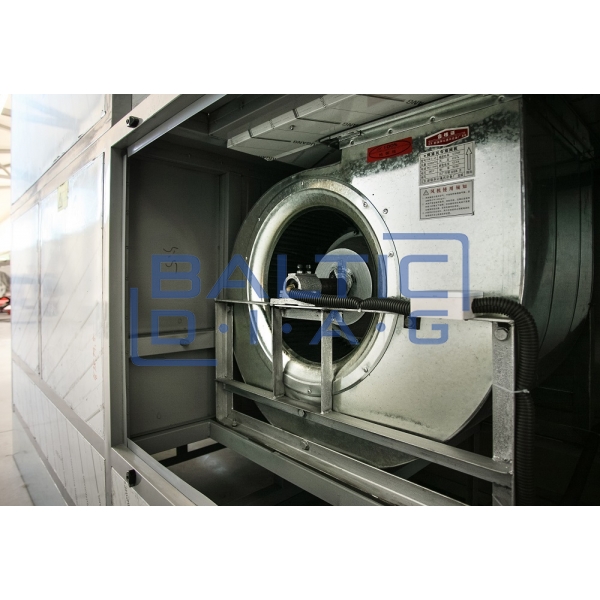

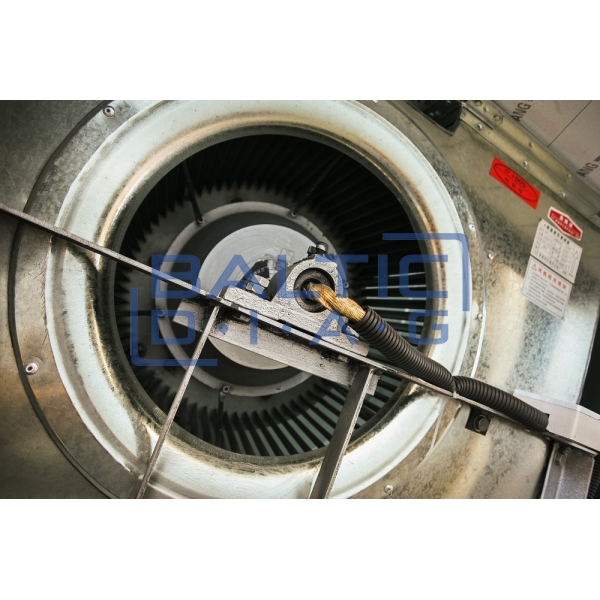

- Oro įtraukimo ventiliatoriai, 2 vnt., centrifūginiai su 4 kW varikliais, pajėgumas: 24000 m3/h

- Oro ištraukimo ventiliatorius, 1 vnt., centrifūginis su 5.5 kW varikliu, pajėgumas 18000 m3/h

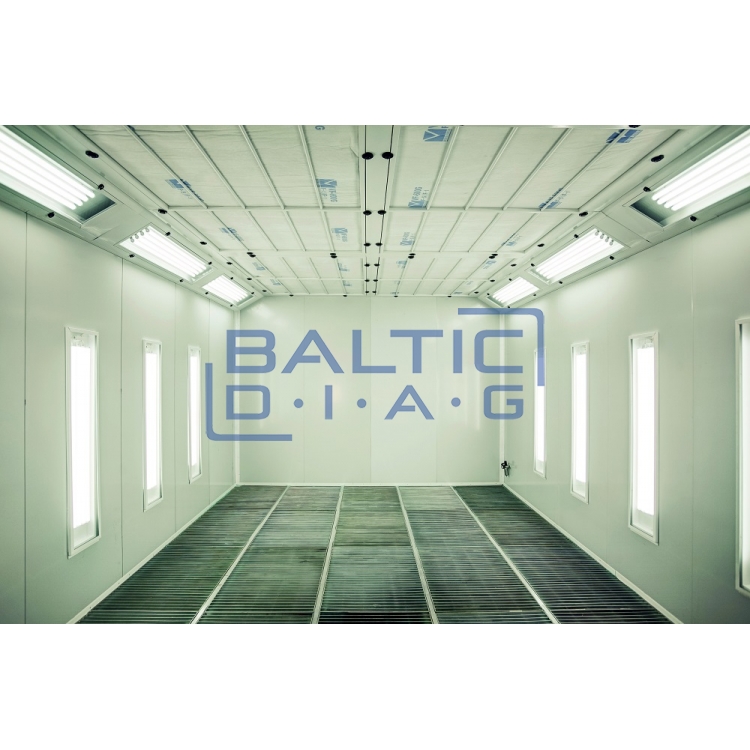

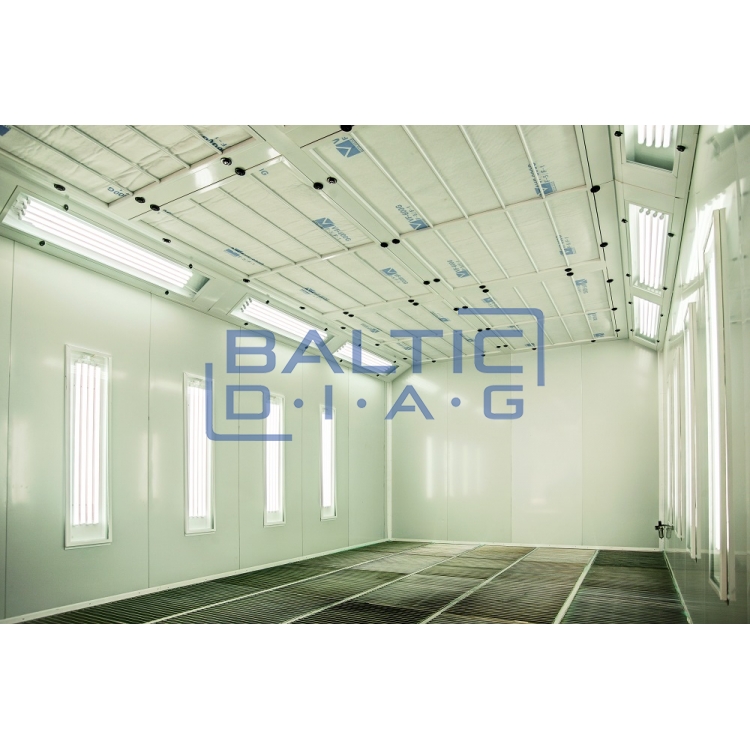

Apšvietimas:

- Lubinės lempos, 32 vnt. Po 16 W, LED

- Šoninės lempos, 32 vnt, po 16 W, LED

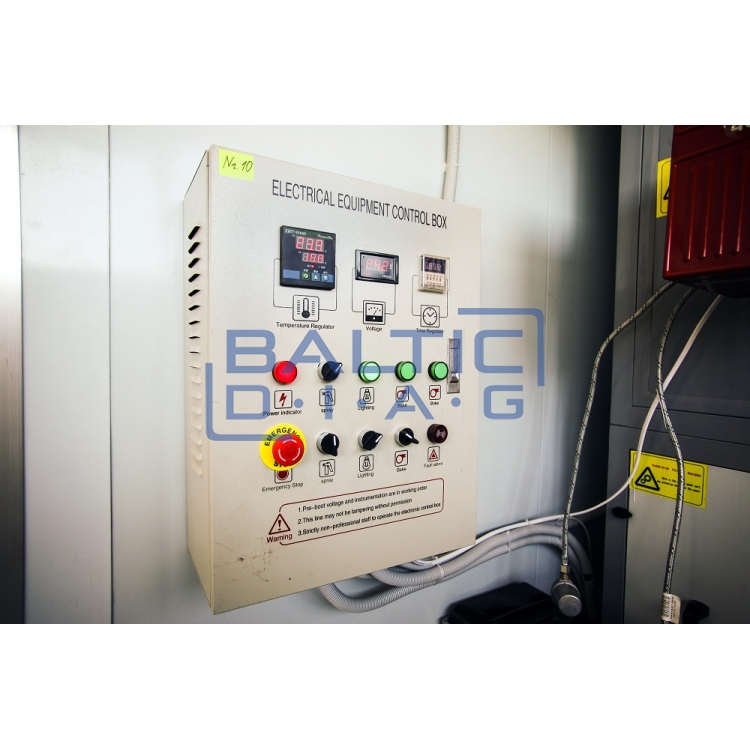

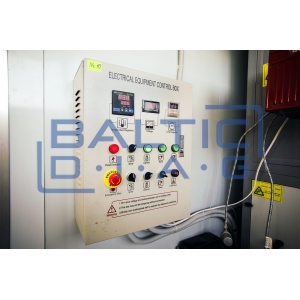

Valdymo blokas:

- 1 vnt., purškimo jungiklis, šildymo jungiklis, šviesos jungiklis, avarinis stabdymas, ir kt.

- Elektronika CHINA DELIXI gamybos (CHINA DELIXI - prancūzų kapitalo įmonė, dirbanti su Schneider electric.)

- Valdymo bloko matmenys: 500 x 200 x 600 mm

Komplektacijoje:

- Visa įeinanti komplektacija pateikta žemiau.

SVARBU. Dažymo kamera pritaikyti lengviesiams automobiliams iki maksimaliai 3 tonų. Jeigu planuojate atlikti dažymo darbus sunkiasniems automobiliams, reikia rinktis variantą, kai oras yra išsiurbiamas per šonines sienas.

Standartinio dydžio kameros brėžinys (ventiliacijos ir šildymo bloko vietą galima pasirinkti):

KOMPLEKTACIJA

Dažymo kameros slėginės apsaugos:

Papildoma apsauga, įvykus elektros variklio, automatikos gedimui ar operatoriaus klaidos atveju susidarius per dideliam slėgiui ar vakuumui, dažymo kamera yra atjungiama. Tai padės išvengti dažymo kameros sugadinimo ją sulankstant, nes avarijos atveju, kai lieka įjungtas tik ištraukimo variklis arba įvyksta sklendės gedimas, susidaro labai stiprus vakuumas, dėl kurio itin sunkiai atidaromos išėjimo durys, kas sukeltų pavojų viduje esančiam darbuotojui, bei dažymo kameros konstrukcija gali būti sulankstyta. Tai yra labiausiai rekomenduojama automatinė apsauga dažymo kamerai.

Dažymo kameros slėgio reguliavimas:

Norint kokybiškai nudažyti detalę, labai aktualu dažymo kameroje esantis oro slėgis, kuris turėtų būti 5 – 20 Pa, nes:

- Dažant žemesniame nei 0 Pa slėgyje yra traukiamos dulkės iš patalpos.

- Dažant didesniame nei 30 Pa slėgyje gali susidaryti oro sūkuriai, dėl ko taip pat nukenčia dažymo kokybė.

1 Pa = 0.00001 Bar, tokį mažą slėgį „iš akies“ nustatyti praktiškai neįmanoma, todėl siūlome manometrus slėgio matavimui bei mechaninį arba elektroninį reguliavimo būdą. Pasirinkus bet kurį iš būdų, taip pat gaunama nauda bei taupomas kuras žiemos metu, nes galima mažinti oro srautą, taip gaunant aukštesnę temperatūrą dažymo kameroje, be to, sklendes nakčiai galima uždaryti, todėl per ortakius nebus atšaldomas dažymo kameros vidus.

Elektroninis reguliavimas

- Prie dažymo kameros valdymo kabineto montuojamas manometras, kuriame matomas slėgis. Slėgis reguliuojamas jungiklių arba potenciometrų pagalba. Baigus darbą sklendės užsidaro bei atsidaro įjungus dažymo kamerą automatiškai. Reikalingos sklendės, pavaros, manometras bei valdymas ir automatika.

- Manometras su dėžute ir jungikliais/potenciometrais ir pajungimas prie pavarų bei automatikos (automatikos komponentai į kainą įskaičiuoti).

- Sklendės reguliuojamos elektroniniu būdu - 2 vnt.

- Pavara su atmintimi (įjungus dažymo kamerą sklendės atsistos toje pačioje vietoje, kaip sureguliuota potenciometru) - 2vnt. Pavaros reikalingos elektroniniam sklendžių reguliavimui.
