Galite užsisakyti montavimą!
  • Prekės kodas: BD21750
14,520.00 €

16,577.00 €
Kainos nurodytos su PVM

Siųsti užklausą

Vilniaus, Šiaulių, Panevėžio, Utenos regionai

Kauno, Alytaus, Marijampolės, Tauragės, Klaipėdos, Telšių regionai

Informacija

Dažymo kamera BD-6400

Gamintojas: BalticDiag; Kinija

Dažymo kamera BD-6400 yra aukštos kokybės įranga, skirta lengviesiems automobiliams iki 3 tonų dažyti. Ji užtikrina optimalias darbo sąlygas su efektyvia šildymo sistema, patikimu oro filtravimu ir tvirta konstrukcija. Kamera turi 50 mm storio EPS putplasčio izoliaciją, metalinį pagrindą su filtrų dėklais ir rampomis, bei Riello G20 dyzelinę šildymo sistemą, greitai pasiekiančią darbinę temperatūrą. Tinka įvairioms automobilių dažymo užduotims ir užtikrina aukštą dažymo kokybę.

Didžiausias dažymo kamerų tinklas Lietuvoje

Techniniai parametrai:

Modelis

BD-6400

Pagrindiniai duomenys:

- Išorės matmenys: 7000 x 5200 x 3500 mm

- Vidaus matmenys: 6900 x 3900 x 2800 mm

- Pagrindinės durys: 3000 x 2705 mm (su rankena)

- Darbuotojų durys: 650 x 2000 mm (su rankena)

- Valdymo bloko matmenys: 500 x 200 x 600 mm

- Užvažiavimo rampos: 2000 x 620 mm

- Kamino matmenys: 275 x 250 x 300 mm

- Bendra galia: 15.5 kW; 380V/50Hz

Sienos ir lubos:

- 50 mm storio EPS putplasčio izoliacija tarp plieno plokščių

- Pagal užsakymą gali būti 70 mm EPS putplasčio izoliacija arba akmens vatos izoliacija



Grindys:

- Metalinis pagrindas (cinkuotas), su penkiomis eilėmis filtrų dėklų ir rampomis

- Penkios eilės cinkuotų grotelių arba pilnai grotuotos grindys (Kaina nesikeičia)

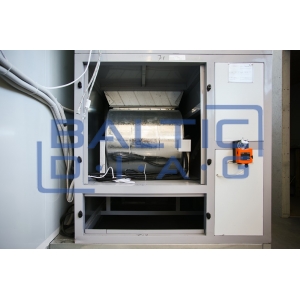

Šildymo sistema:

- Degiklis: Riello G20 (Itališkas)

- Dyzelinė šildymo sistema, 1 vnt., 200000 kcal/h

- Dyzelio sąnaudos: 8 - 18 kg / valanda (Esant teigiamai oro temperatūrai)

- Šilumokaitis (nerudijančio plieno), 1 vnt.

- Darbinės 50~80°C temperatūros pasiekimas per 5-10 min.

- Pagal užsakymą galimas dujinis degiklis (kyla kaina) ir infraraudonųjų spindulių džiovinimo sistema (kaina nesikeičia)



Filtravimo sistema:

- Pagrindinis filtras, 1 vnt. >83%

- Oro intako filtras, 1 vnt. > 97%

- Oro išmetimo filtras, 1 vnt. > 70%

- Filtravimo sistema gali būti per kameros apačią, įleista į duobę arba ant grindų su rampomis įvažiavimui į kamerą (standartinis variantas), gali būti filtruojama per 3 kameros sienas, statoma ant grindų (kainuoja šiek tiek brangiau) ir gali būti filtruojama per 1 kameros šoną (kainuoja pigiau).

- Greičiausias filtravimas yra per kameros grindis, šiek tiek lėčiau per kameros šonus, o lėčiausiai per vieną šoną.

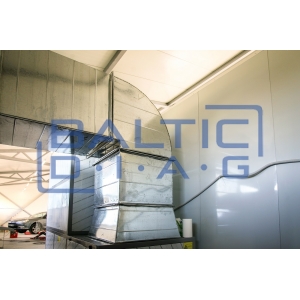

Oro sistema:

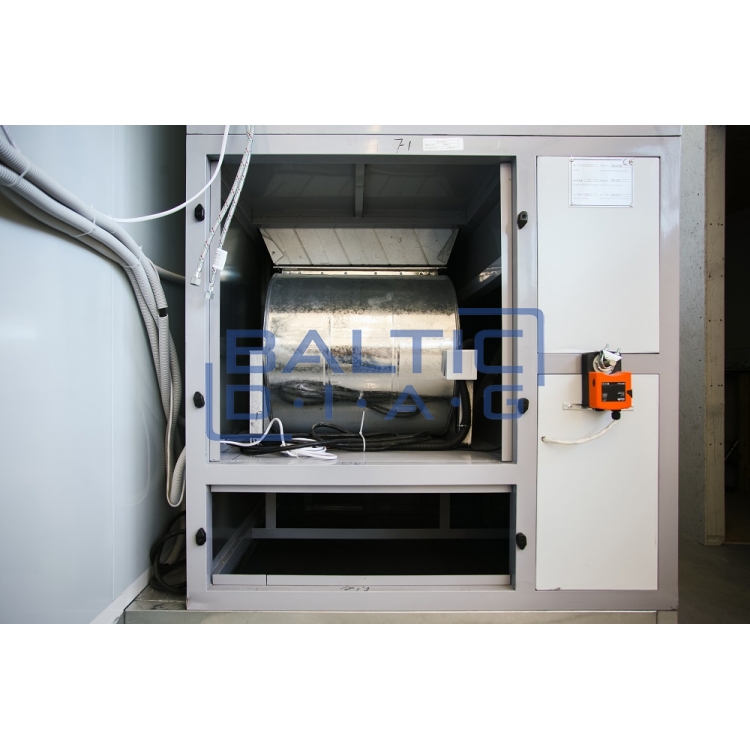

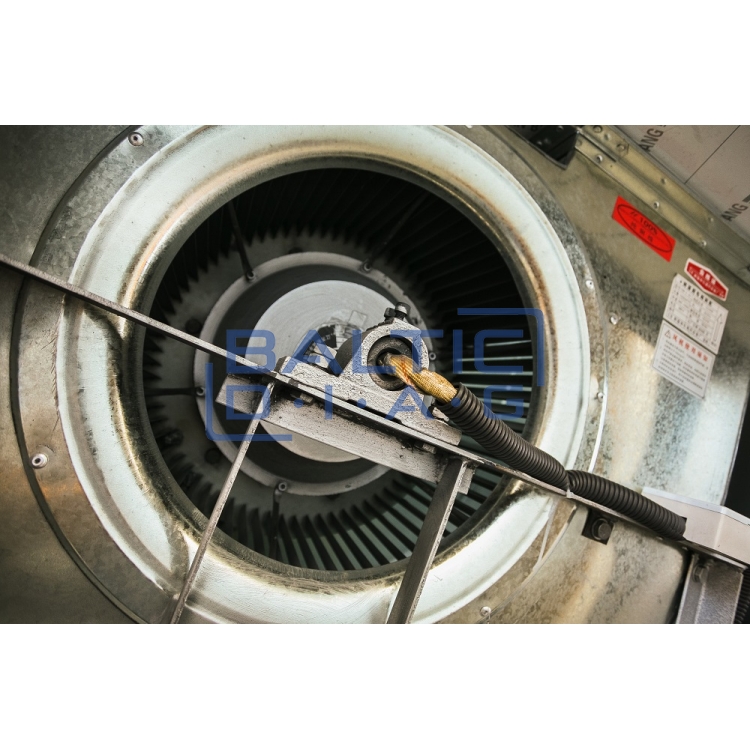

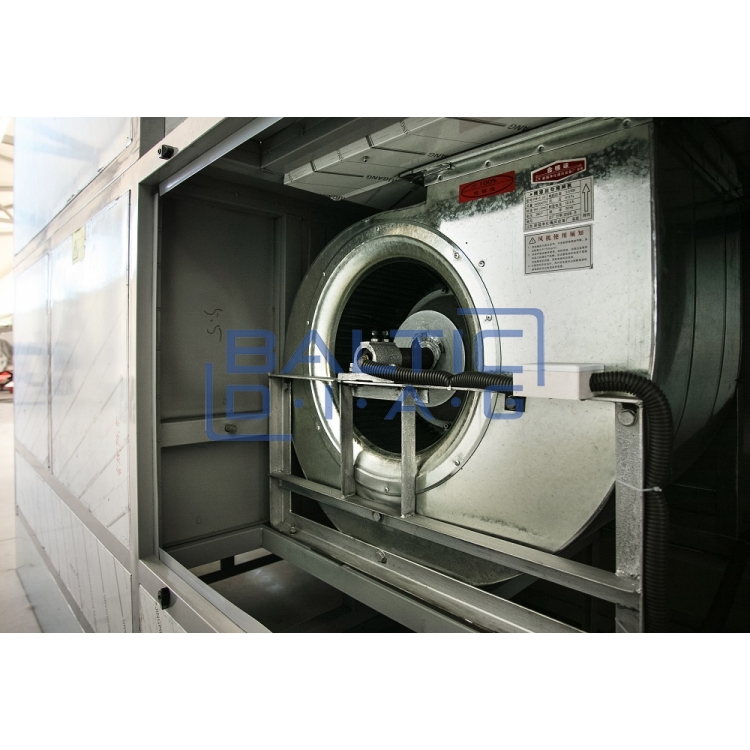

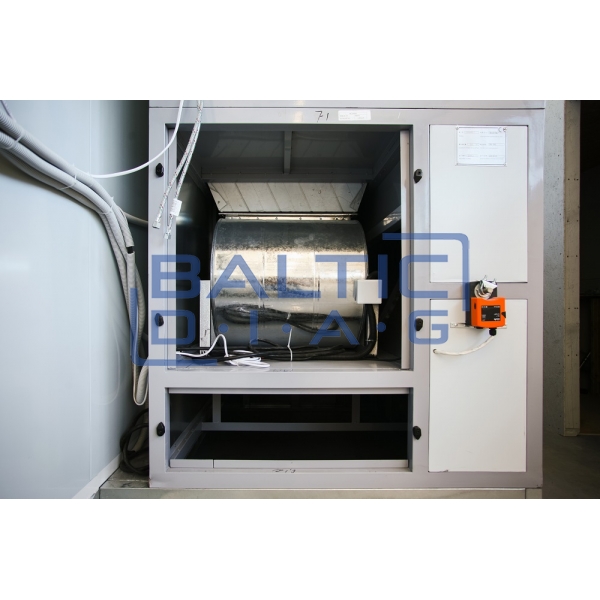

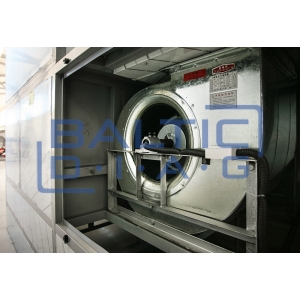

-  Oro įtraukimo ventiliatoriai, 2 vnt., centrifūginiai su 4 kW varikliais, pajėgumas: 24000 m3/h

-  Oro ištraukimo ventiliatorius, 1 vnt., centrifūginis su 5.5 kW varikliu, pajėgumas 18000 m3/h

Apšvietimas:

-  Lubinės lempos, 32 vnt. Po 16 W, LED

-  Šoninės lempos, 32 vnt, po 16 W, LED

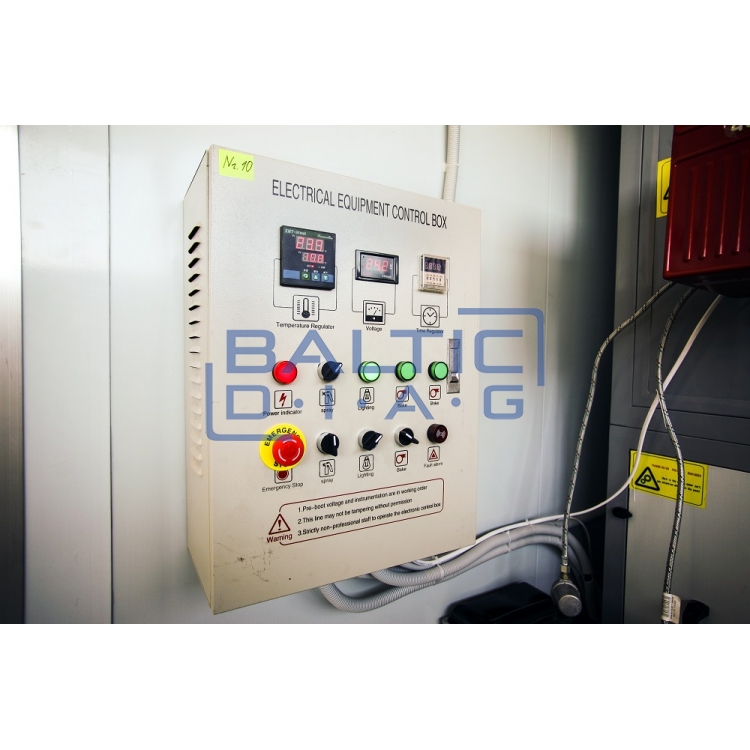

Valdymo blokas:

- 1 vnt., purškimo jungiklis, šildymo jungiklis, šviesos jungiklis, avarinis stabdymas, ir kt.

- Elektronika CHINA DELIXI gamybos (CHINA DELIXI - prancūzų kapitalo įmonė, dirbanti su Schneider electric.)

- Valdymo bloko matmenys: 500 x 200 x 600 mm

Komplektacijoje:

- Visa įranga, tvirtinimai, sandarinimo priemonės, CE sertifikatas


SVARBU. Dažymo kamera pritaikyti lengviesiams automobiliams iki maksimaliai 3 tonų. Jeigu planuojate atlikti dažymo darbus sunkiasniems automobiliams, reikia rinktis variantą, kai oras yra išsiurbiamas per šonines sienas.

Standartinio dydžio kameros brėžinys (ventiliacijos ir šildymo bloko vietą galima pasirinkti):

dažymo kameros matmenys bds.lt
Galimos papildomos komplektacijos

  • Dažymo kameros slėginės apsaugos:

Papildoma apsauga, įvykus elektros variklio, automatikos gedimui ar operatoriaus klaidos atveju susidarius per dideliam slėgiui ar vakuumui, dažymo kamera yra atjungiama. Tai padės išvengti dažymo kameros sugadinimo ją sulankstant, nes avarijos atveju, kai lieka įjungtas tik ištraukimo variklis arba įvyksta sklendės gedimas, susidaro labai stiprus vakuumas, dėl kurio itin sunkiai atidaromos išėjimo durys, kas sukeltų pavojų viduje esančiam darbuotojui, bei dažymo kameros konstrukcija gali būti sulankstyta. Tai yra labiausiai rekomenduojama automatinė apsauga dažymo kamerai.
Kaina montuojant dažymo kamerą 300€ + PVM, kaina įrengiant atskirai 360€ + PVM + atvykimas.

  • Dažymo kameros slėgio reguliavimas:

Norint kokybiškai nudažyti detalę, labai aktualu dažymo kameroje esantis oro slėgis, kuris turėtų būti 5 – 20 Pa, nes:
- Dažant žemesniame nei 0 Pa slėgyje yra traukiamos dulkės iš patalpos.
- Dažant didesniame nei 30 Pa slėgyje gali susidaryti oro sūkuriai, dėl ko taip pat nukenčia dažymo kokybė.
1 Pa = 0.00001 Bar, tokį mažą slėgį „iš akies“ nustatyti praktiškai neįmanoma, todėl siūlome manometrus slėgio matavimui bei mechaninį arba elektroninį reguliavimo būdą. Pasirinkus bet kurį iš būdų, taip pat gaunama nauda bei taupomas kuras žiemos metu, nes galima mažinti oro srautą, taip gaunant aukštesnę temperatūrą dažymo kameroje, be to, sklendes nakčiai galima uždaryti, todėl per ortakius nebus atšaldomas dažymo kameros vidus.

  • Mechaninis reguliavimas

Prie dažymo kameros valdymo kabineto montuojamas manometras, kuriame matomas slėgis. Slėgis reguliuojamas mechaniškai reguliuojant sklendes, kitas operatorius stebi slėgį dažymo kameroje. Reikalingos sklendės ir manometras.

  • Elektroninis reguliavimas

Prie dažymo kameros valdymo kabineto montuojamas manometras, kuriame matomas slėgis. Slėgis reguliuojamas jungiklių arba potenciometrų pagalba. Baigus darbą sklendės užsidaro bei atsidaro įjungus dažymo kamerą automatiškai. Reikalingos sklendės, pavaros, manometras bei valdymas ir automatika.

Tik manometras su dėžute ir pajungimas 230€ + PVM;

Manometras su dėžute ir jungikliais/potenciometrais ir pajungimas prie pavarų bei automatikos (automatikos komponentai į kainą įskaičiuoti) 590€ + PVM. Į šią kainą neįeina sklendžių ar pavarų montavimas bei kabelių atvedimas iki valdymo kabineto;
Sklendė 250 € + PVM (reikalingi 2vnt) – Rekomenduojame, net nededant jokios automatikos;
Pavaros reikalingos elektroniniam sklendžių reguliavimui:
Pavara be atminties (įjungus dažymo kamerą sklendės atsidarys maksimaliai ir reguliuosis jungikliais) 170€ + PVM (reikalingi 2vnt);
Pavara su atmintimi (įjungus dažymo kamerą sklendės atsistos toje pačioje vietoje, kaip sureguliuota potenciometru) 240€ + PVM (reikalingi 2vnt).
PVZ.: Norint, kad sklendės būtų reguliuojamos elektroniniu būdu, reikalingas manometras su jungikliais, sklendės ir pavaros 490+2x250+2x170 (170€ + PVM arba 240€ + PVM). Į šią kainą įeina automatikos, manometro pajungimas, tačiau sklendžių bei pavarų montavimas skaičiuojamas prie oro linijų montavimo. 

  • Kiti priedai:

- Laikmačio sumontavimas, kad įjungus džiovinimo funkciją, varikliai būtų paleidžiami tik tada, kai sklendė yra pilnai kitoje pozicijoje. 200€ + PVM;
- Priedo kaina 145€ + PVM, jei tuo pačiu metu įrenginėjamos elektroniniu būdu valdomos sklendės arba slėginės apsaugos.

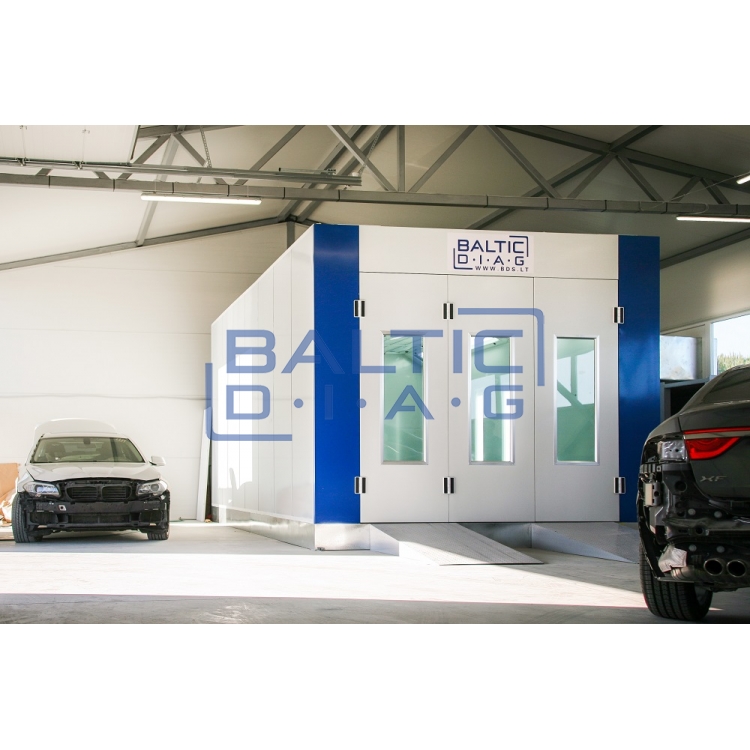

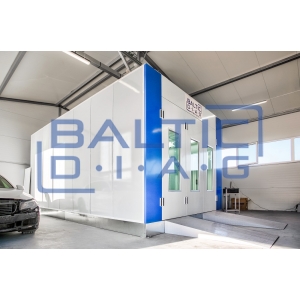

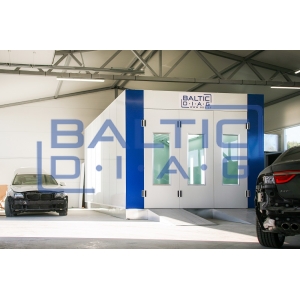

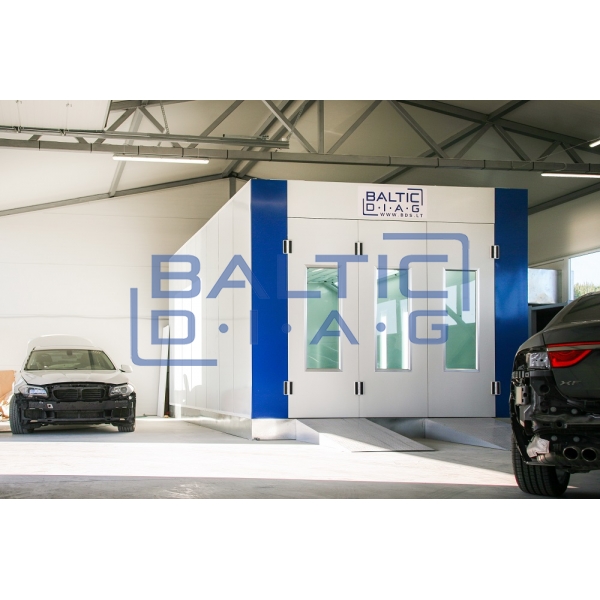

 Dažymo kameros nuotrauka

Dažymo kameros

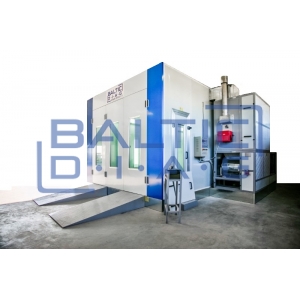

Kamera dažymui

Nauja dažymo kamera_1

Filtravimas per grindis (standartinis variantas):

Kamera automobilių dažymui

Dažymo kamera MAS-6400 valdymo blokas

Filtravimas per 3 sienas:

BD6400 su filtravimu per 3 kameros sienas

Filtravimas per 1 sieną:

BD6400 su filtravimu per 1 siena

Infraraudonųjų spindulių džiovinimo sistema (10 vnt. džiovintuvų sienose po 3 lempas, kurių galia: 1 kW/vnt.)
