Transporto priemonės OBD2 tikrinimo įrenginys Autool MMT580

Transporto priemonės OBD2 tikrinimo įrenginys Autool MMT580

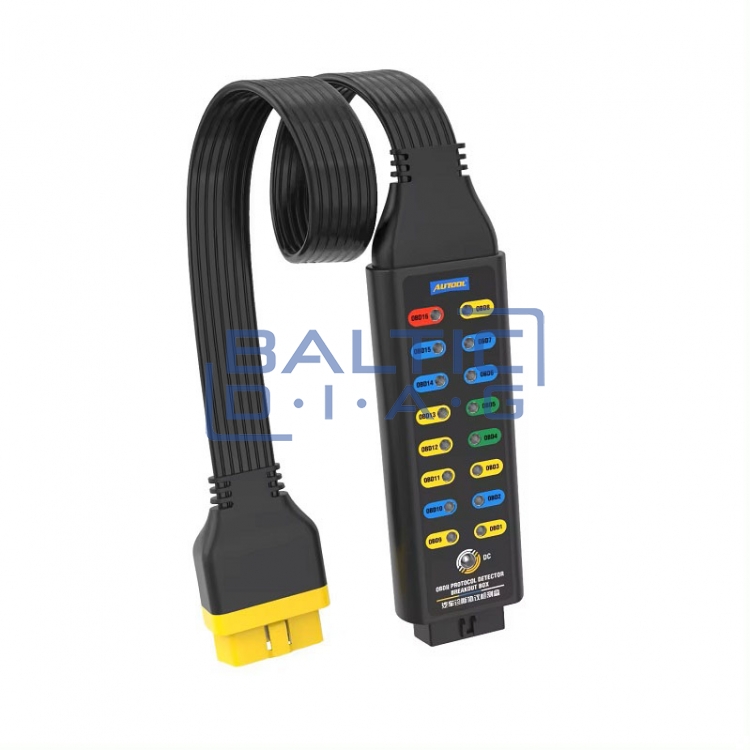

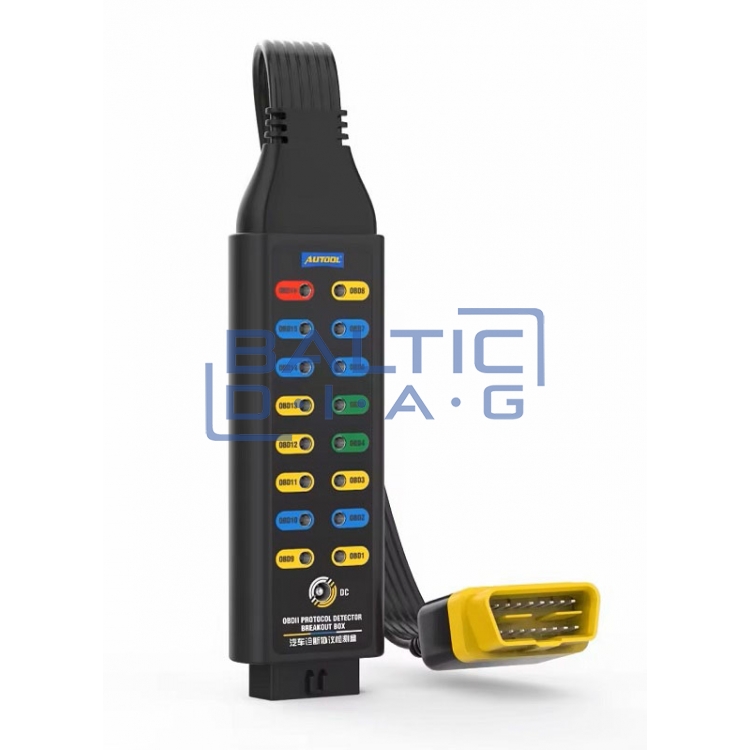

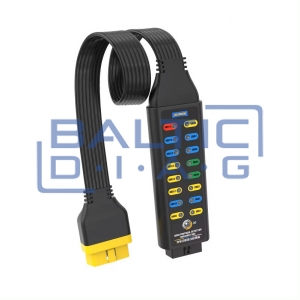

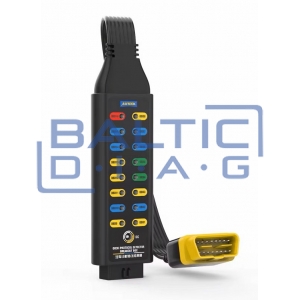

MMT580 tai tiesioginis OBD2 jungties tikrinimo įrenginys. Tiesiogiai prijungtas prie jungties, jis atlieka jos turimų signalų patikrą. Įrenginyje – įrengti diagnostikos sistemos ryšio protokolai, maitinimo šaltinis ir įžeminimo grandinė. Šie dalykai lemia saugų darbą su jautriomis transporto priemonės sistemomis.

Savybės:

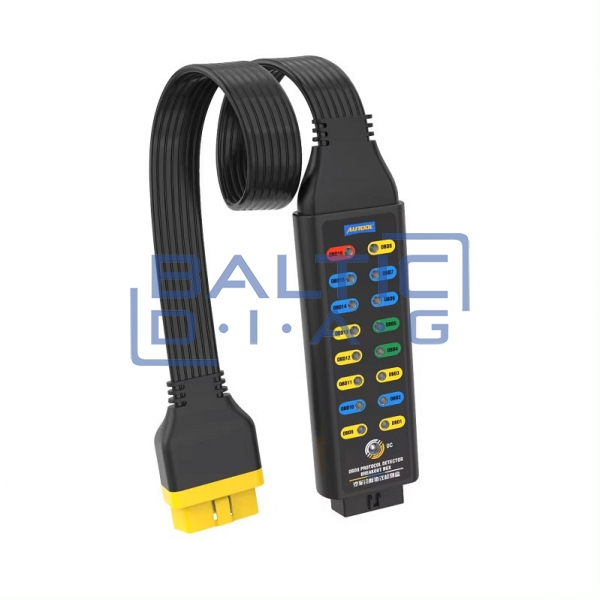

• OBD2 jungties prailginimo laidas pritaikytas dideliam duomenų srauto kiekiui, todėl darbas su šiuo įrenginiu tampa daug spartesnis ir sklandesnis. Laidas pagamintas iš elastingos termoplastinės TPU medžiagos, kuri pasižymi dideliu elastingumu ir patvarumu.
• Kai MMT580 testavimo įrenginys yra tinkamai prijungtas prie transporto priemonės OBD2 jungties, jus galite atlikti detalesnę kiekvieno „PIN“ signalo patikrą.

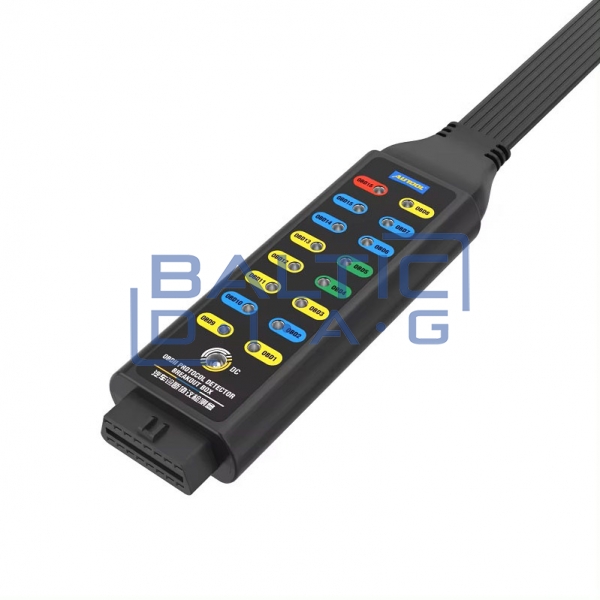

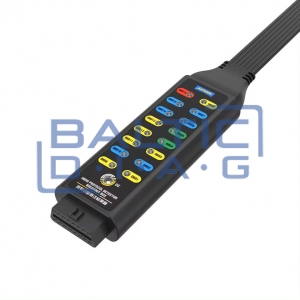

• Testavimo įrenginio Autool MMT580 jungtis, turi lygiai tokį patį 16 kontaktų išdėstymą, kaip ir OBD2 jungtis. Todėl, galima greitai ir lengvai atlikti jungties patikrą ir aiškiai nustatyti, problemos tašką.
• Įrenginyje rasite įmontuotus 4 mm išvesties lizdus. Prie šių lizdų jus patogiai galėsite prijungti multimetrą ar osciloskopą detalesniems matavimams.

PIN jungčių signalai:

1. Nustatytas transporto priemonės gamintojo
2. SAE-J1850 PWM CAN(+)
3. Nustatytas transporto priemonės gamintojo
4. Transporto priemonės kėbulo įžeminimas
5. Įžeminimo signalas
6. CAN High (ISO 15765-4 ir SAE-J2284)
7. K-Line for ISO 9141-2 ir ISO 14230-4
8. Nustatytas transporto priemonės gamintojo
9. Nustatytas transporto priemonės gamintojo
10. SAE-J1850 PWM CAN(-)
11. Nustatytas transporto priemonės gamintojo
12. Nustatytas transporto priemonės gamintojo
13. Nustatytas transporto priemonės gamintojo
14. CAN Low (ISO 15765-4 ir SAE-J2284)
15. L-line for ISO 9141-2 ir ISO 14230-4
16. Akumuliatorių baterijos maitinimo signalas

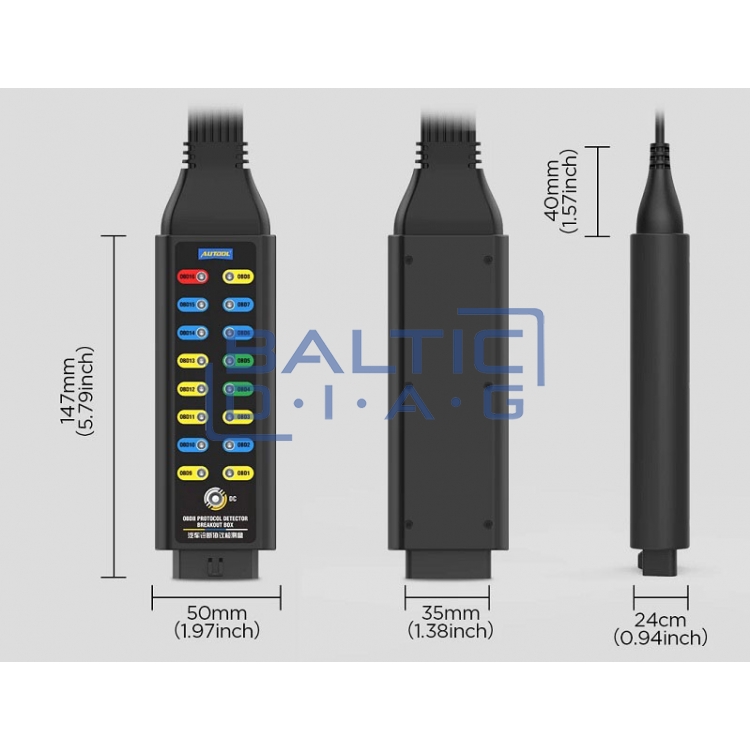

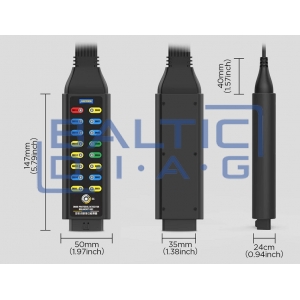

Techniniai parametrai:

• Jungtis: OBD2
• Darbinė įtampa: 8 – 30 V / DC
• Apkrova: 2 A
• Darbinė temperatūra: - 20 – +70 °C
• Prailginimo laidas: 450 mm

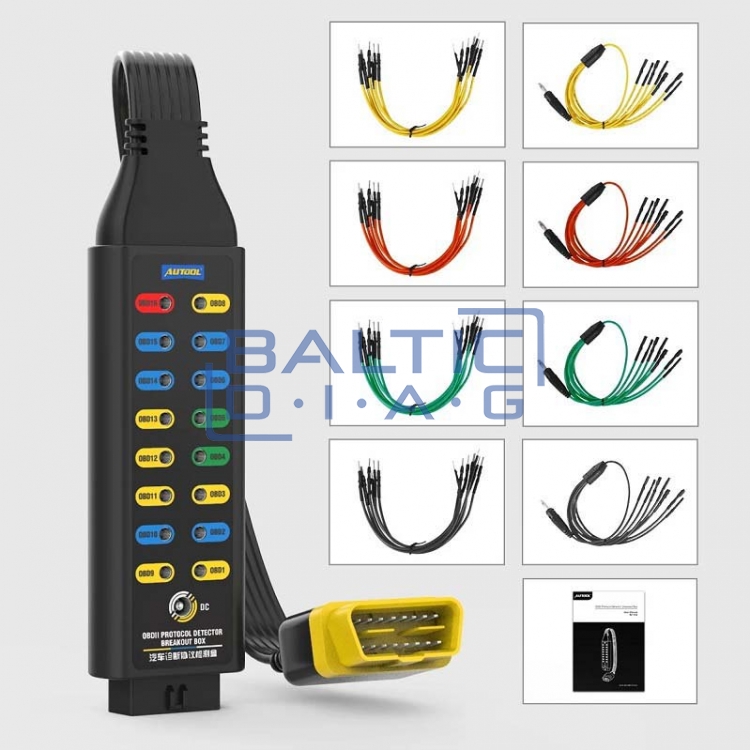

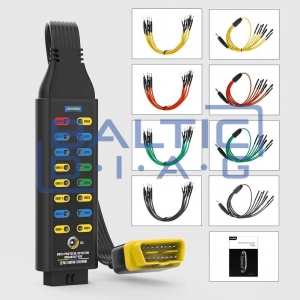

Komplektacija:

• OBD2 tikrinimo įrenginys MMT580
• Spec. laidai išvesties lizdams (raudonas, juodas, geltonas, žalias)
• Naudojimosi vadovas

Kviečiame peržiūrėti visą testerių asortimentą. Nežinote kokios diagnostikos įrangos jums reikia? BalticDiag kvalifikuoti specialistai suteiks išsamią konsultaciją.
