Rėmo geometrijos matavimo sistema komerciniam transportui Haweka CMC4000

Rėmo geometrijos matavimo sistema komerciniam transportui Haweka CMC4000

Kilmės šalis: Vokietija, garantinis laikotarpis – 24 mėnesiai

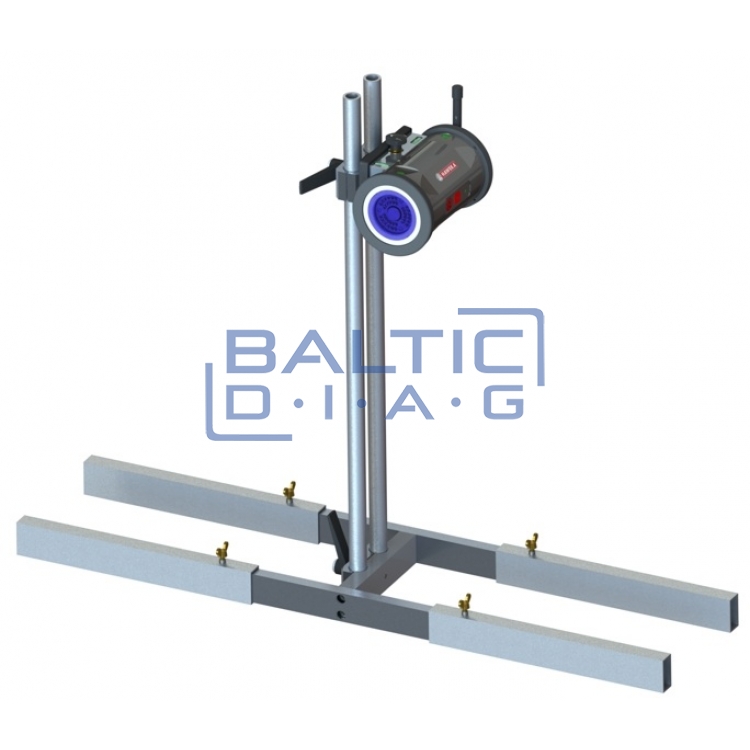

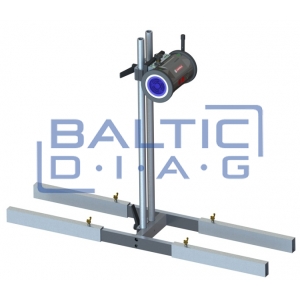

Haweka CMC4000 – tai mobili ir itin tiksli sunkiojo transporto rėmo geometrijos tikrinimo sistema, papildanti sėkmingą AXIS seriją. Naudojant CMC4000 galima lengvai nustatyti faktinę transporto priemonės rėmo būklę: horizontalų išlinkimą, vertikalų nuokrypį ir rėmo  (susisukimą). Sistema leidžia atlikti visus matavimus nenaudojant sudėtingos papildomos įrangos, o rezultatai pateikiami aiškiai – 2D arba 3D grafiniu formatu.

Ši sistema yra neatsiejama Haweka AXIS4000 sistemos dalis ir naudoja tą pačią kamerą, todėl integracija yra greita ir paprasta. Matavimo duomenys gali būti spausdinami ataskaitų forma, pasirenkant norimą pateikimo detalumą.

Funkcijos:

• Greitas rėmo skalės montavimas šasi viduje – nereikia nuimti bako, atsarginio rato ar dėžių.
• Savaime centruojanti skalė užtikrina tikslumą.

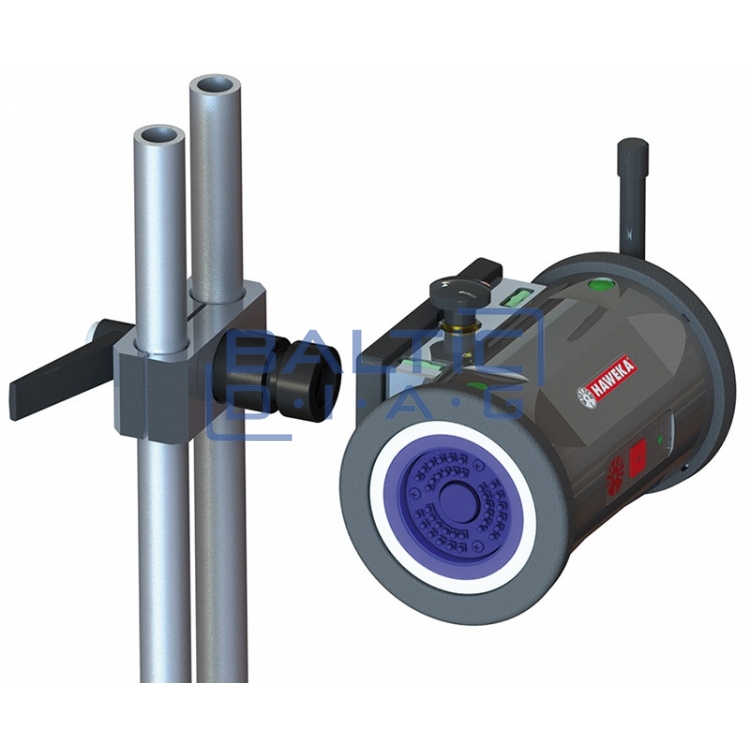

• Matavimų fiksavimas viena kamera (naudojama su AXIS4000 sistema).
• Individualiai pritaikyta programinė įranga rėmo matavimams.
• Lankstūs matavimo taškai ir matricos pasirinkimas, ypač svarbu esant deformacijoms.
• Aiškūs ekrano nurodymai palengvina kiekvieną darbo žingsnį.
• Matavimo rezultatai atvaizduojami grafiškai – 2D ir 3D formatu.
• Galimybė sukurti ir atspausdinti išsamią matavimo ataskaitą pagal poreikį.
• Aiški ir lengvai valdoma meniu struktūra, greitam perjungimui tarp vaizdavimo režimų.

Techninės specifikacijos:

• Matavimo ribos:
• Horizontalus rėmo nuokrypis: 0–750 mm | Tikslumas: ±0,5 mm
• Vertikalus rėmo nuokrypis: 0–750 mm | Tikslumas: ±0,5 mm
• Rėmo torsija: ±18° | Tikslumas: ±0,2°
• Maksimali matuojamo rėmo ilgis: iki 18 m
• Matuojamas rėmo plotis: 750–1350 mm
