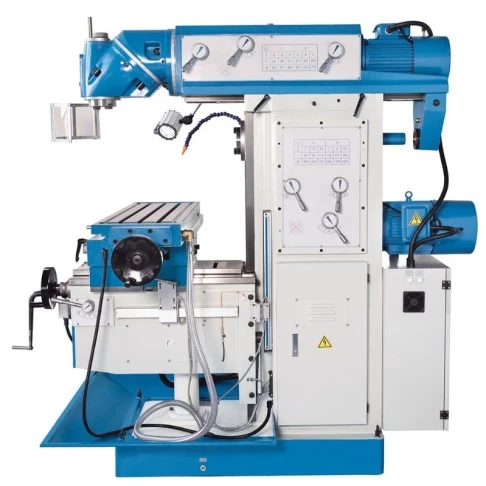

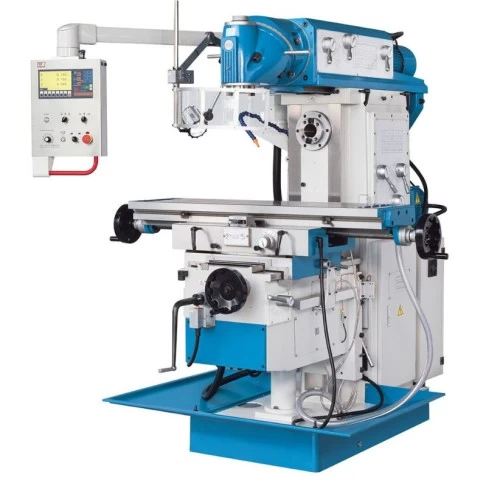

Pramoninės metalo frezavimo staklės UWF 5 Knuth

Pramoninės metalo frezavimo staklės UWF 5 Knuth

Kilmės šalis: Vokietija, garantinis laikotarpis – 24 mėnesiai

Pramoninės metalo frezavimo staklės UWF 5 Knuth skirtos universaliam, tiksliam ir našiam metalo ruošinių apdirbimui gamybinėje aplinkoje, remonto dirbtuvėse bei mokymo centruose. Šis modelis išsiskiria didele darbo zona, 500 kg stalo apkrova, horizontalaus ir vertikalaus frezavimo galimybėmis bei universalia frezavimo galva, pasukama dviem plokštumomis. Dėl atskirų horizontalaus ir vertikalaus velenų pavarų, servo varikliais valdomų padavimų visomis ašimis ir greitųjų eigų staklės leidžia efektyviai apdirbti įvairių formų bei matmenų detales. Tvirta HT-200 lieto ketaus konstrukcija, preciziškai šlifuotos kreipiamosios ir aukštos kokybės mechaniniai mazgai užtikrina stabilų darbą, ilgaamžiškumą ir tikslų rezultatą.

Techninės specifikacijos:

• Darbo stalo matmenys: 1325 x 360 mm
• Maksimali stalo apkrova: 500 kg
• Stalo pasukimo diapazonas į kairę / dešinę: 45°
• T formos griovelių skaičius: 3
• T formos grioveliai: 18 x 80 mm
• X ašies eiga: 750 mm
• Y ašies eiga: 280 mm
• Z ašies eiga: 390 mm
• Vertikalios frezavimo galvos greičio diapazonas: 60–1750 aps./min
• Vertikalios frezavimo galvos tvirtinimas: SK 50 DIN 2080

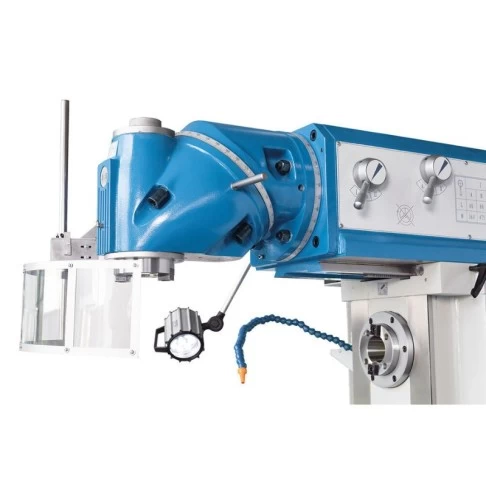

• Vertikalios frezavimo galvos pasukimo diapazonas: 360°
• Viršutinės sijos eiga: 550 mm
• Atstumas nuo vertikalios verpstės centro iki stalo paviršiaus: 175–565 mm
• Horizontalaus veleno greičio diapazonas: 60–1800 aps./min
• Horizontalaus veleno tvirtinimas: SK 50 DIN 2080
• Horizontalaus veleno išnešimas: 380–930 mm
• Padavimas X ašimi: 30–750 mm/min
• Padavimas Y ašimi: 20–500 mm/min
• Padavimas Z ašimi: 15–375 mm/min
• Greitasis padavimas X ašimi: 1200 mm/min
• Greitasis padavimas Y ašimi: 800 mm/min
• Greitasis padavimas Z ašimi: 600 mm/min
• Horizontalaus veleno variklio galia: 5,5 kW
• Vertikalaus veleno variklio galia: 4 kW
• X ašies padavimo variklio galia: 1,5 kW
• Y ašies padavimo variklio galia: 1,5 kW
• Z ašies padavimo variklio galia: 1,5 kW

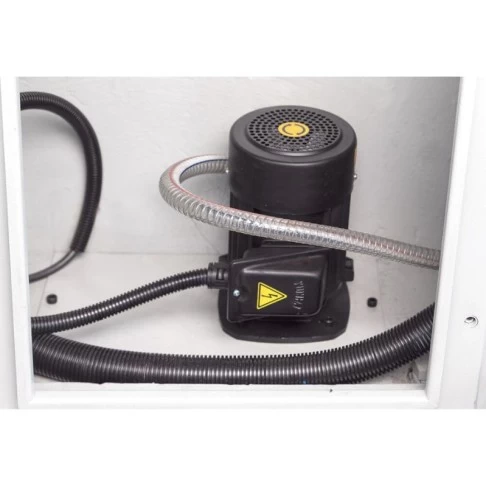

• Aušinimo siurblio variklio galia: 0,09 kW
• Bendri matmenys (ilgis x plotis x aukštis): 1,8 x 2,1 x 2,0 m
• Svoris: 2850 kg

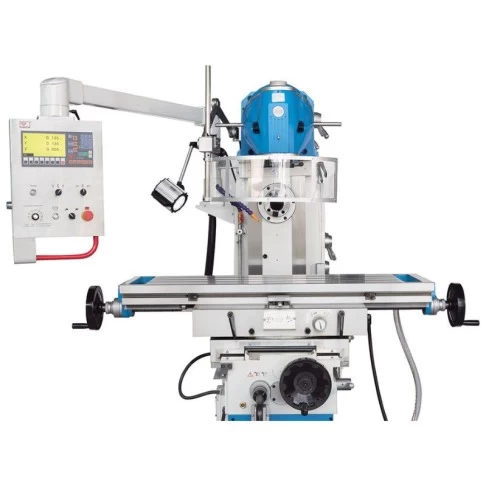

• 3 ašių padėties indikatorius X.Pos 3.2:
• Skiriamoji geba: 0,01 / 0,005 mm
• Ašių padėties išsaugojimas išjungus ekraną
• Skylių išdėstymo apskritimu skaičiavimo funkcija
• Integruota skaičiuotuvo funkcija
• Atmintis iki 10 įrankių
• Spindulio / skersmens perjungimas
• Matavimo vienetų keitimas: mm / coliai
• Aiškus ekranas ir patogus klaviatūros išdėstymas

Pramoninės metalo frezavimo staklės UWF 5 Knuth yra skirtos įmonėms, kurioms reikalingas tvirtas, universalus ir didesnėms apkrovoms pritaikytas frezavimo sprendimas. Platus apdirbimo galimybių spektras, pasukama frezavimo galva, atskiros velenų pavaros ir našūs padavimai leidžia efektyviai atlikti sudėtingus metalo apdirbimo darbus, išlaikant aukštą tikslumą ir patikimą eksploataciją.
