Pneumatinis pakabos kratytuvas Escon PD2502 montuojamas ant grindų

Pneumatinis pakabos kratytuvas Escon PD2502

Altus-Escon, Olandija; Garantija: 24 mėnesiai

PD2502 pakabos kratyklė yra sukurta greitai ir efektyviai patikrinti didžiąją daugumą vairavimo ir pakabos elementų. Ši įranga suteikia galimybę technikui be pakalbos ir greitai patikrinti ratų ir vairavimo sistemoje esančius detalių laisvumus ir aptikti susidevėjusias dalis, lengvuosiuose automobiliuose ir lengvam komerciniam transporte. Naudota transporto priemonė dažnai turi būna susidėvėję šarnyrai, įvorės, sujungimai, judantys taškai, jungiamieji varžtai ir amortizatorių tvirtinimai. Didžioji dauguma susidevėjusių ar pažeistų detalių galima aptikti prieš joms galutinai lūžtant ir sukeliant problemų.
PD2502 modelis sudarytas š dviejų pneumatiškai varomų plokščių, vieną kairiam, kitą dešiniam ratui. Kiekviena plokštė varoma dviejų pneumatinių cilindrų ir gali atlikti du nepriklausomus judėsius. Vienas judėsys stumia ratą atgal ir į priekį. Kitas judėsys stumia ratą į kairę ir į dešinę su daliniu pasukimu. Tik su šiomis dvejomis judėsių kombinacijomis galima simuliuoti darbines apkrovas, veikiančias pakabą ir vairavimo sistemos dalis posūkyje.
Laisvumas detalėse tikrinamas vizualiai su žemos įtampos lempa ant valdymo pulto. Du jungikliai ant valdymo pulto valdo plokščių judėjimą. Todėl naudotis šiuo stendu užtenka tik vieno žmogaus.

Ant grindų montuojamas modelis PD2502-E: gali būti montuojamas ant bet kokio keltuvo su takeliais, pvz.: keturkolonis keltuvas, platforminis žirklinis keltuvas. Stendas komplektuojamas su neslystančia danga ant dugno, todėl gali būti dedamas ant keltuvo takelių be fiksavimo

Techniniai parametrai:

• Maksimali testuojamos ašies apkrova: 2500 kg
• Maksimali slydimo jėga: 4000 N
• PD2502-E: dažyto paviršiaus judančios plokštės

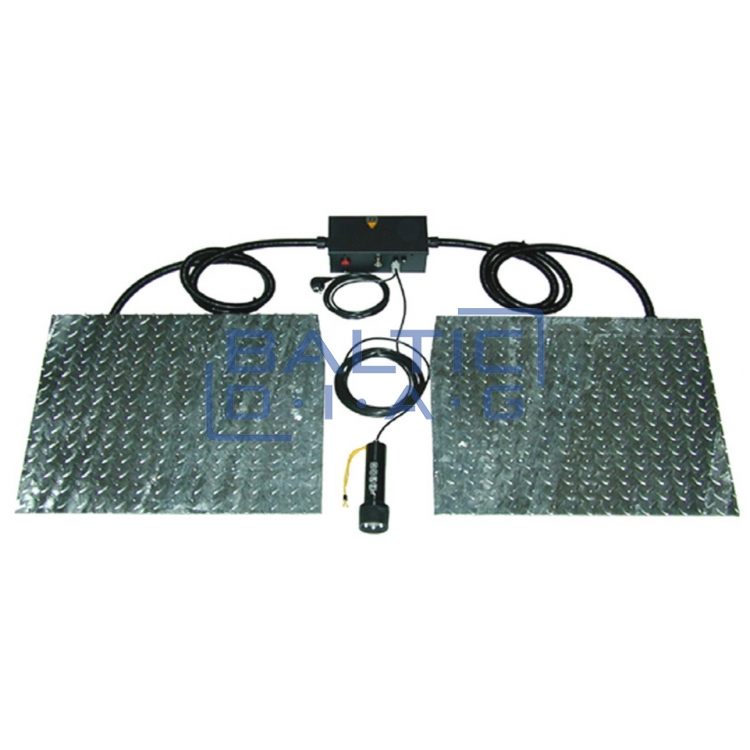

• PD2502-BI: karšto cinkavimo rifliuotos plokštės
• PD2502-E matmenys:
• Kiekvieno bloko: 720 x 600 x 76 mm
• Judančios plokštės: 545 x 380 x 45 mm
• PD2502-BI matmenys:
• Kiekvieno bloko: 590 x 680 x 80 mm
• Judančios plokštės: 590 x 680 mm
• Maitinimas: 230V vienfazis
• Reikalingas suspausto oro slėgis: 5 - 10 bar
