Gamintojas Launch (Vokietija). Garantija 24 mėn.

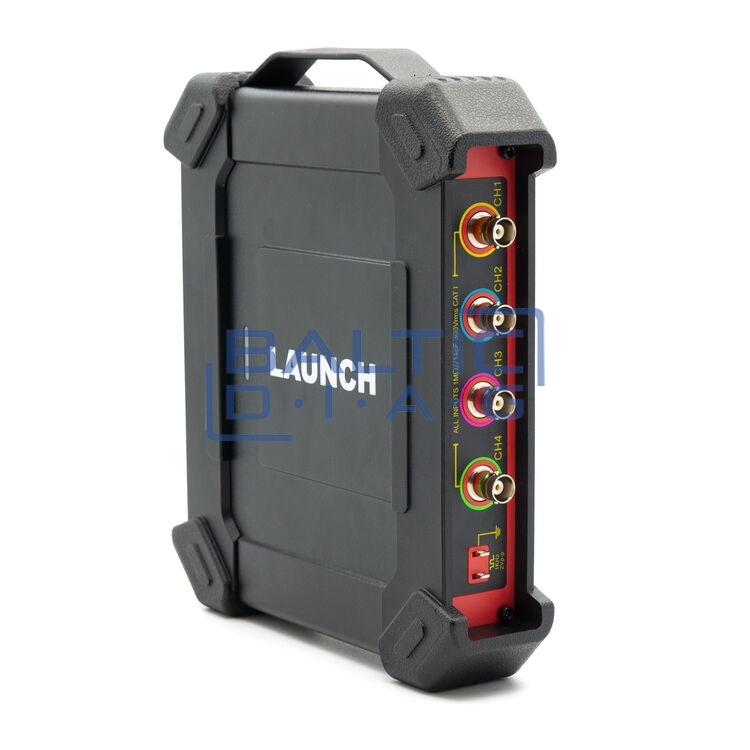

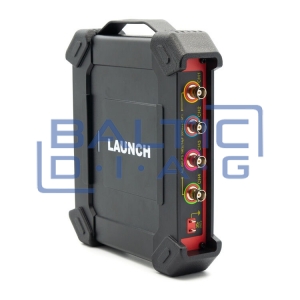

Profesionalus 4 kanalų osciloskopas, kuris gali nustatyti elektros grandinių bangos formas. Analizuojant bangos formas, galima rasti įvairius gedimus, susijusius su uždegimu, jutikliais, pavaromis, grandinėmis, elektroniniais valdymo blokais ir variklio darbo kokybe; pagrindinių ir antrinių diagramų rodymas skirtingais vaizdais; DIS, uždegimo schema; galios (kW), cilindro suspaudimo ir kt. analizė. Šiuo metu Launch Sensorbox 02-1 yra suderinamas su X-431 GDS / PAD / PADII / EURO TAB / EURO TAB II, prijungtu per USB jungtį.

Elektrinių signalų bandymas naudojant 5 parametrus:

• Amplitudė (didžiausios įtampos signalas)
• Dažnis (periodinio signalo ciklas)
• Forma (bangos forma)
• Impulso trukmė (ciklo arba laiko intervalo signalas)
• Masyvas (signalo pasikartojimo charakteristikos)

Scopebox osciloskopo savybės:

• Greitas grandinės signalo užfiksavimas
• Norėdami greitai analizuoti, pasirinkite bangos formos rodymo greitį
• Iš anksto nustatytų bangos formos signalų biblioteka programinėje įrangoje
• Tikrintų signalų registravimas ir saugojimas vėlesnei analizei ir trikčių šalinimui
• Automatiškai sureguliuojami visi diagramos signalai visuose 4 kanaluose
• Atskiras kiekvieno kanalo įžeminimas, kad būtų kuo mažiau iškraipyti bandymo signalai

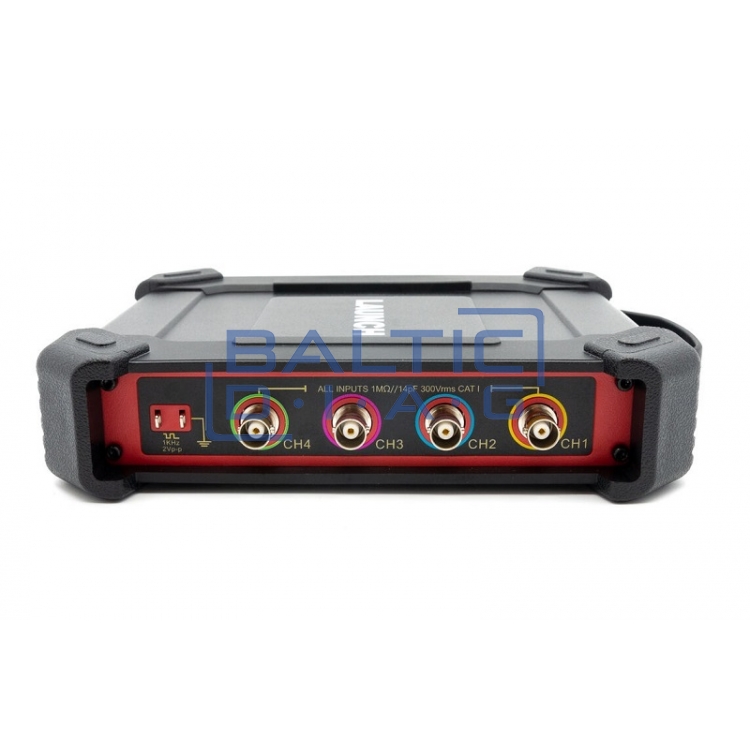

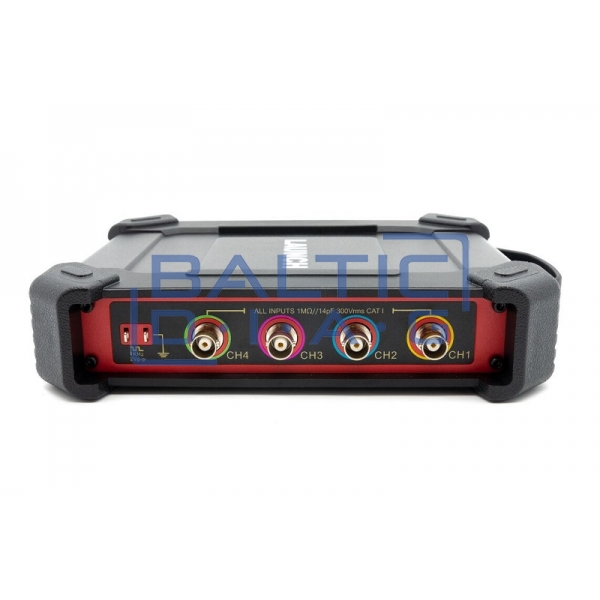

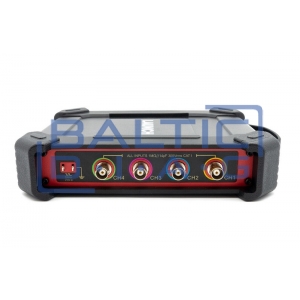

• Aukštos kokybės BNC jungtys
• Visas adapterių komplektas uždegimo sistemoms, jutikliams, jungtims ir kitiems priedams

Techniniai duomenys:

• Kanalų skaičius: 4
• Pralaidumas: 100 MHz
• Operacijų laikas: ≤3,5 ns
• Maks. matavimo dažnis: 1 GHz (keturiems kanalams)
• Įėjimo varža: 1MΩ±1,5%
• Vertikali rezoliucija: 8 bit
• DC dažnis: ± 3 %
• Horizontalus matavimas: 5mV~10V
• Horizontalaus poslinkio diapazonas: ±2,5 V (jeigu zondo jungiklis „x1“, <500 mV/div), ±120 V (jei zondo jungiklis „x1“, ≥500 mV/div)
• Inverteris: palaikomas
• Suderinimas: DC, AC
• Laiko bazės rėžis: 50ns ~ 1ks
• Laiko bazės tikslumas: 20 ppm
• Linijinis dekodavimas: CAN, LIN
• Trigerio tipas: kraštas, impulso plotis
• Trigerio režimas: normalus, automatinis ir viena SEQ
• Trigerio jungtis: DC, triukšmo atmetimas
• Ekranas: YT, priartinimas, rutulys
• Režimas: 200 ms/div ~ 1000 s/div
• Automatinis nustatymas: palaikomas
• Automatiniai matavimo elementai: 23
• Žymėjimas: horizontalus žymeklis, vertikalus žymeklis

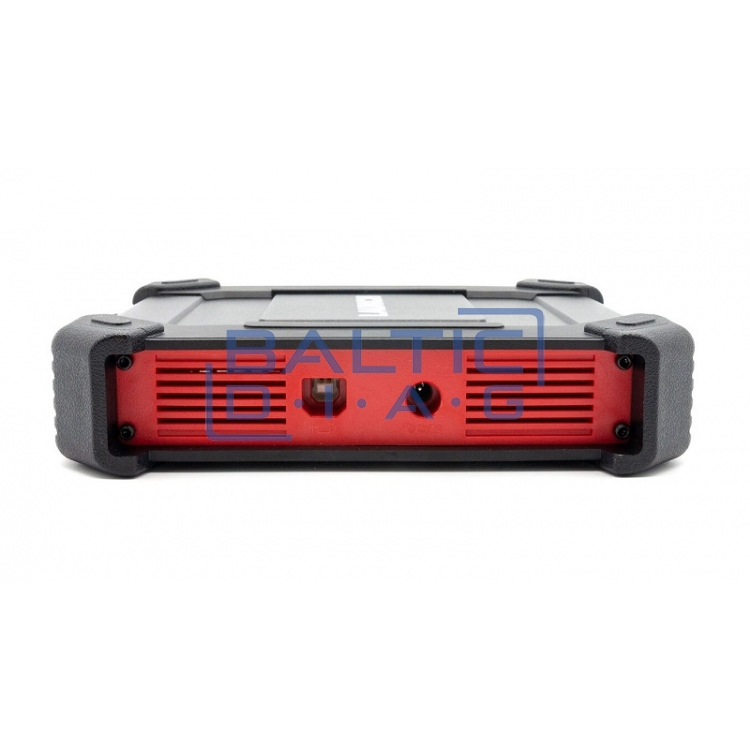

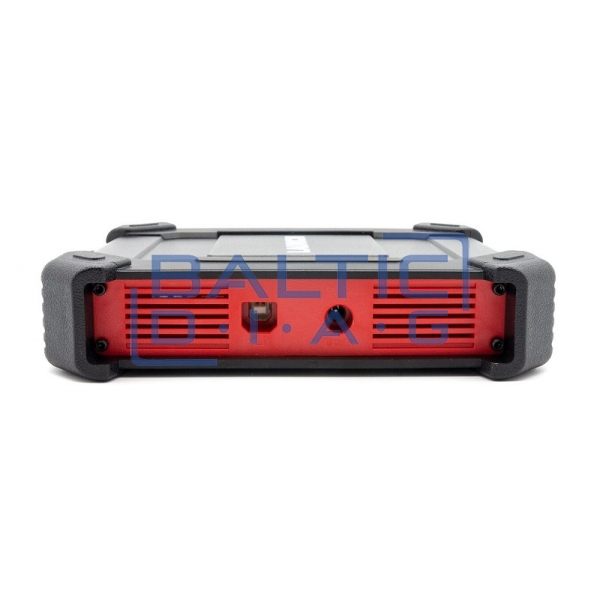

• Maitinimo sąsaja: USB, DC IN jungtis
• Duomenų perdavimas: USB
• Suderinama operacinė sistema: Android
• Matavimai: elektros grandinių, jutiklių, pavaros, uždegimo
• Darbinė temperatūra: 0℃ ~ 50℃
• Laikymo temperatūra: -30℃ ~ 70℃
• Specifikacijos:
• Keturi kanalai matavimams atlikti
• Didžiausias dažnis: 150 Mhz
• Pralaidumas: 20 Mhz
• Didžiausias išsaugojimo gylis: 64MSa
• Matavimų tikslumas: +/- 1%
• Rezoliucija: 8-bit

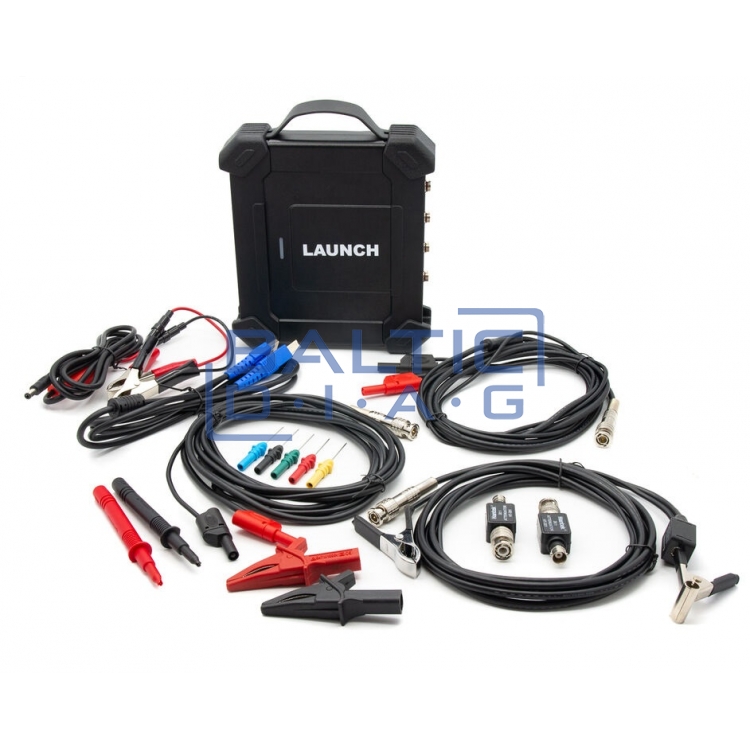

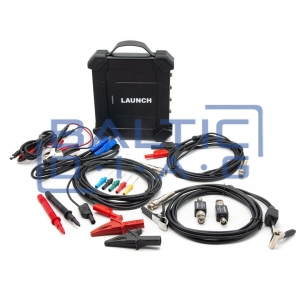

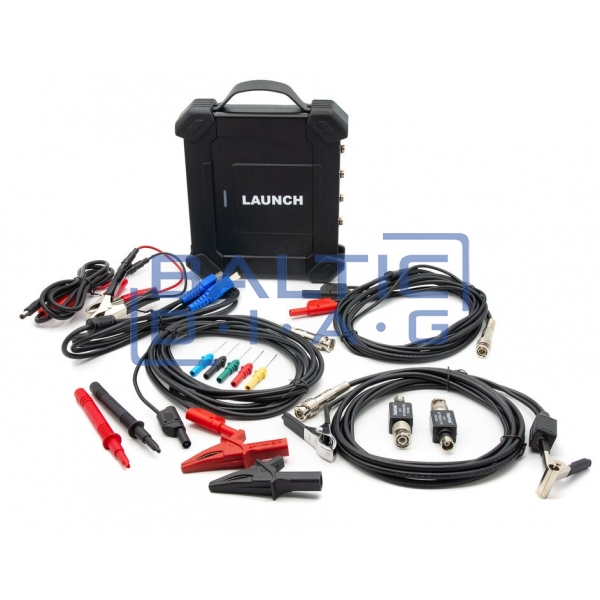

Komplektacija:

• Scopebox O2-1 osciloskopas
• HT201 slopintuvas: 2 vnt
• Dvigubi spaustukai: 1 vnt
• Antrinio uždegimo paėmimo spaustukai: 1 vnt
• HT30 BNC matavimo laidai: 4 vnt
• Adatų rinkinys: 1 vnt
• USB laidas: 1 vnt
• Juodoji multimetro zondo galvutė: 2 vnt
• Raudona multimetro zondo galvutė: 2 vnt
• Juodi gnybtai: 2 vnt
• Raudoni gnybtai: 2 vnt

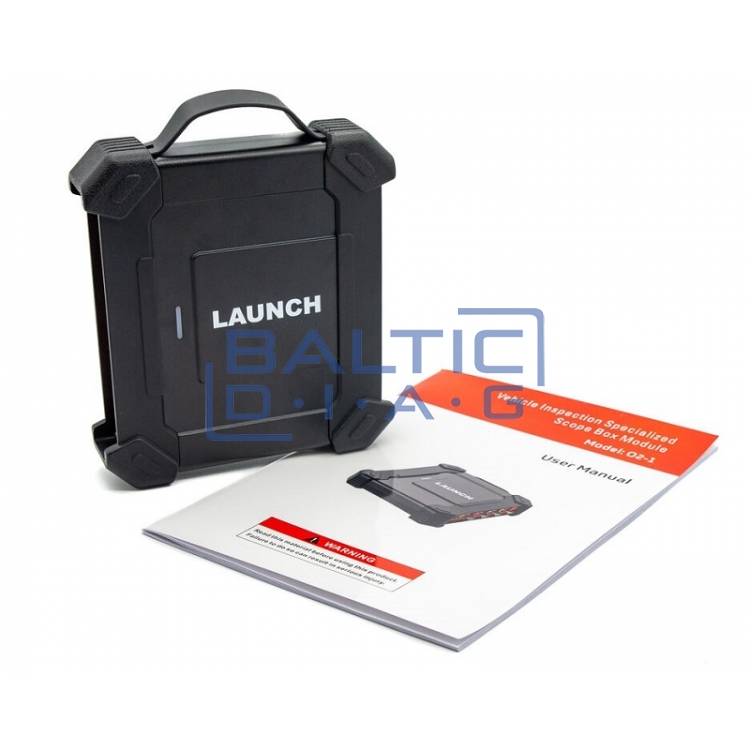

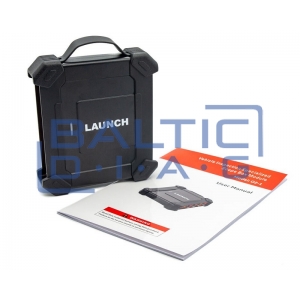

• Naudojimo instrukcija: 1 vnt
• Nešiojimo dėklas: 1 vnt
• Pakuotė: 1 vnt
