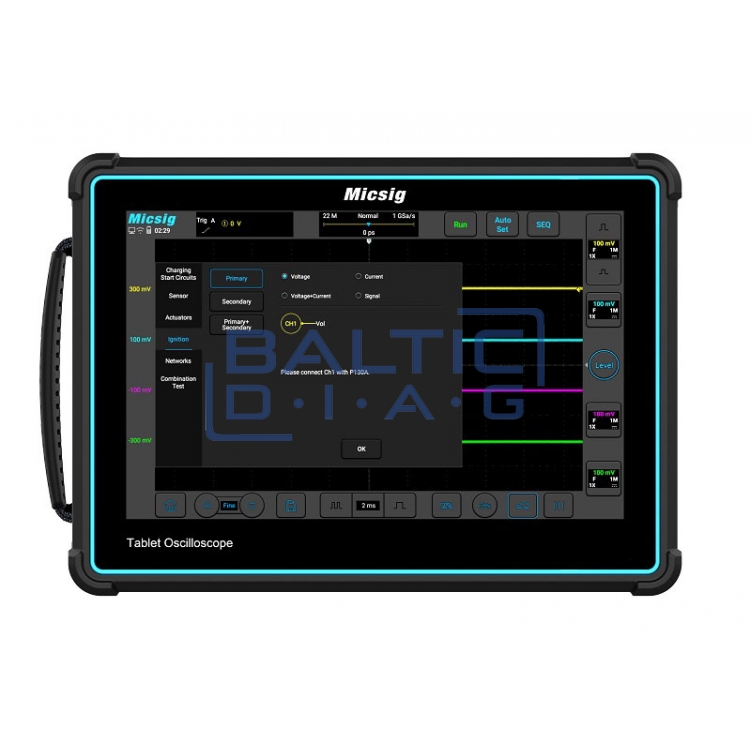

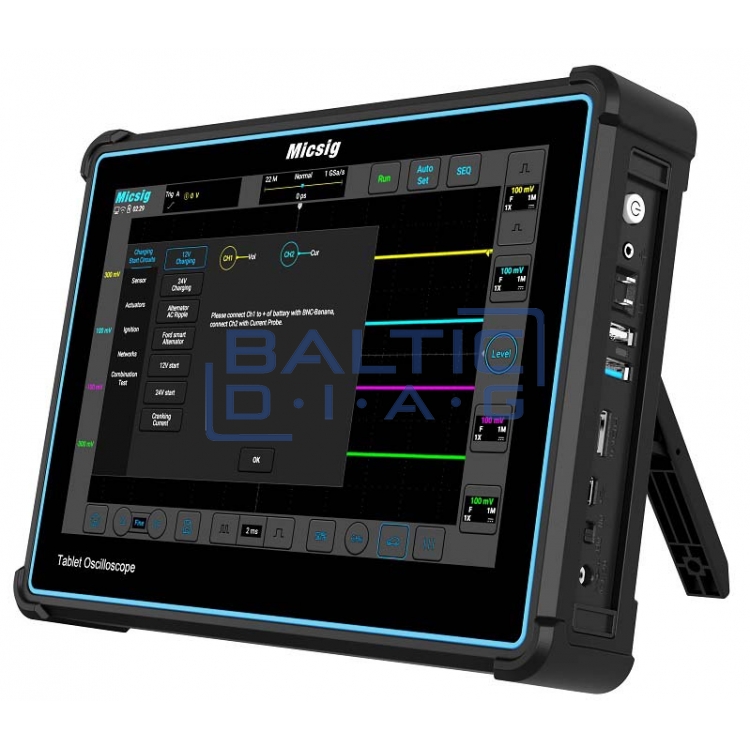

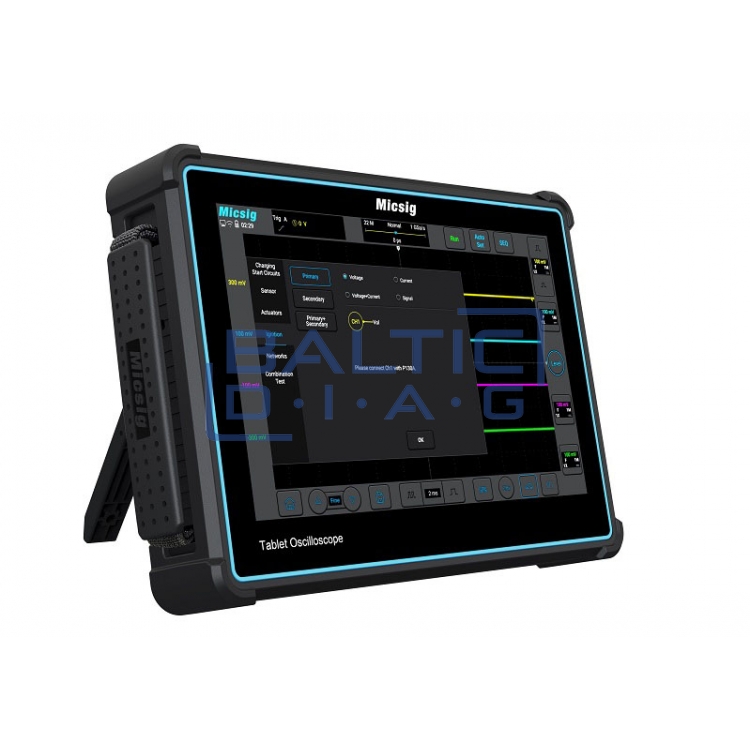

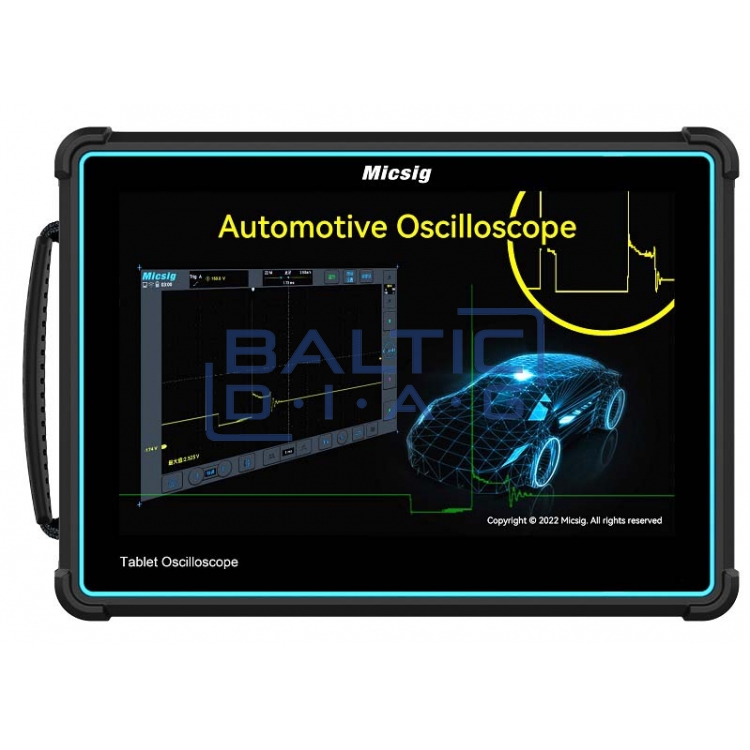

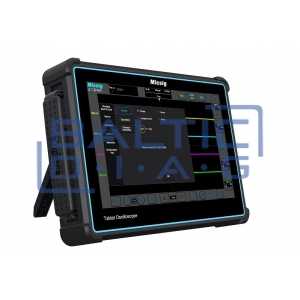

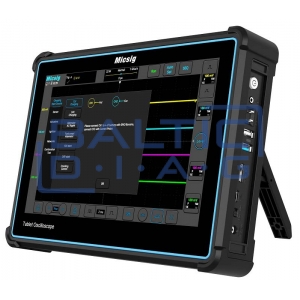

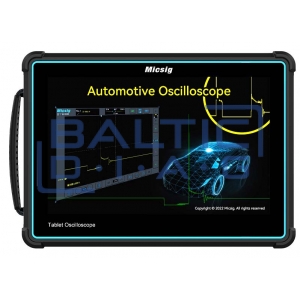

Osciloskopas automobiliams ATO2004

Osciloskopas automobiliams ATO2004

Gamintojas: Micsig. Garantija: 12 mėn.

Savybės:

• Galimybė atlikti krovimo / paleidimo momento testus – palaikomos 12 V ir 24 V krovimo ir paleidimo sistemos. Galimybė užfiksuoti krovimo bangavimus, paleidimo srovę ir kitus parametrus
• Įvairių jutiklių patikra – galimybė atlikti šių jutiklių patikrą: ABS, akceleratoriaus pedalo, akceleratoriaus sklendės, degalų slėgio, oro srauto jutiklio, alkūninio veleno jutiklio, dujų skirstymo velenėlių padėties jutiklio, detonacinių „Knock“ jutiklių, MAP jutiklių ir t.t.
• Įvairių komponentų patikra – vieno mygtuko paspaudimu gaunamas komponentų signalas, o tokiu būdų darbai atliekami lengvai ir paprastai. Suderina su tokiais komponentais: degalų purkštukais, jų įtampomis ir srove, ventiliatoriaus valdymo srove, kintančių vožtuvų padėties laiko intervalus, EGR vožtuvus ir t.t.

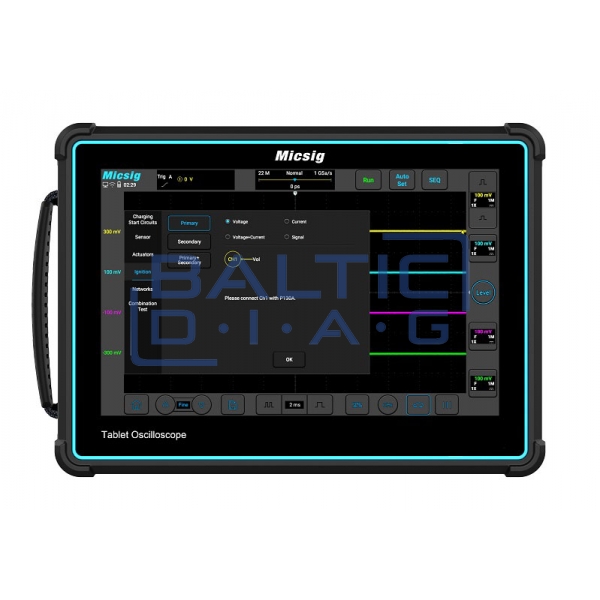

• Uždegimo darbo patikra – galimybė atlikti pirminio, antrinio ir kombinuoto uždegimo testus
• Ryšių, signalų nuskaitymas – CAN (CAN High / CAN Low), CAN FD, LIN, FlexRay ir K line nuskaitymas
• Kombinuoti testavimai – įrenginyje įrengti keli nuskaitymo kanalai, kurie leidžia vienu metu nuskaityti kelių komponentų, jutiklių parodymus ir juos apjungti į bendrus rezultatus. Pvz. atlikti bendrą alkūninio veleno ir dujų skirstymo velenėlių jutiklių testą ir panašiai

Techniniai parametrai:

• Bangų plotis: 200 MHz
• Kilimų laikas: ≤1.75 ns
• Analoginių įvesties kanalų skaičius: 4 kanalai
• Realaus laiko atrankos dažnis: 2 GSa/s (vieno kanalo)
• Atminties aprėptis: 220 Mpts (vieno kanalo)
• Bangos formos fiksavimo dažnis: 300,000 wfms/s
• Įvesties jautrumo rėžiai: 1 mV/div ~ 10 V/div (1 MΩ); 1 mV/div ~ 1 V/div (50 Ω)
• Bangų ilgio filtras: 20 MHz, žemiausias pralaidumas (iki 30 Hz)
• Segmentų saugojimas: palaikoma funkcija, galima išsaugoti iki 10000 bangų skenavimų
• Įvesties nepriklausomybė: 1 MΩ / 50 Ω
• Laiko bazės diapazonas: 1 ns/div ~ 1 ks/div
• Palaikomos patikros: krovimo / paleidimo srovės, jutiklių, komponentų, uždegimo, ryšių (CAN L/H, CAN FD, LIN, Flexray, K line), kombinuotos patikros
• Signalo dekodavimas: RS – 232 / 422 / 485 / UART, CAN, CAN FD, LIN, SPI, I2C
• I/O jungtis: Wi-Fi, USB 3.0 / 2.0, USB Type-C, įžeminimas, HDMI, išjungimo mygtukas
• Vidinė atmintis: 32 GB

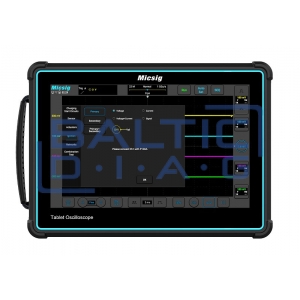

• Ekranas: 10.1“ colių, LCD, liečiamas, kurio rezoliucija 1280 x 800

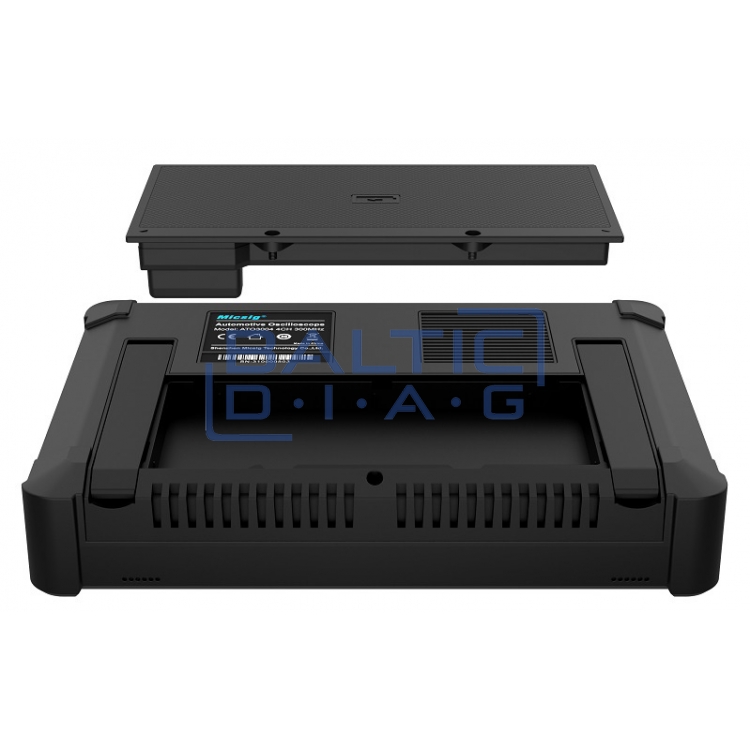

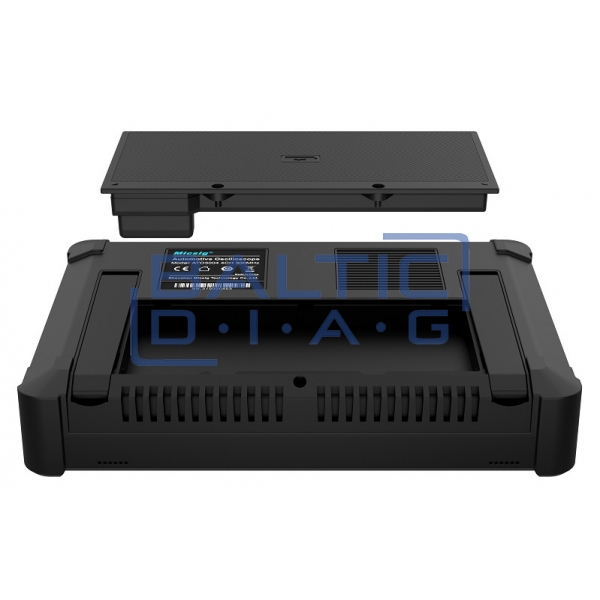

• Akumuliatorių baterija: 7,4 V, 7500 mAh, Li-ion baterija
• Matmenys: 265 x 192 x 50 mm
• Svoris: 1,9 kg su akumuliatorių baterija

Papildomai užsakomi priedai:

• Lagaminas
• Įrangos transportavimo krepšys

Kviečiame peržiūrėti visą osciloskopų asortimentą. Nežinote kokios diagnostikos įrangos jums reikia? BalticDiag kvalifikuoti specialistai suteiks išsamią konsultaciją.
