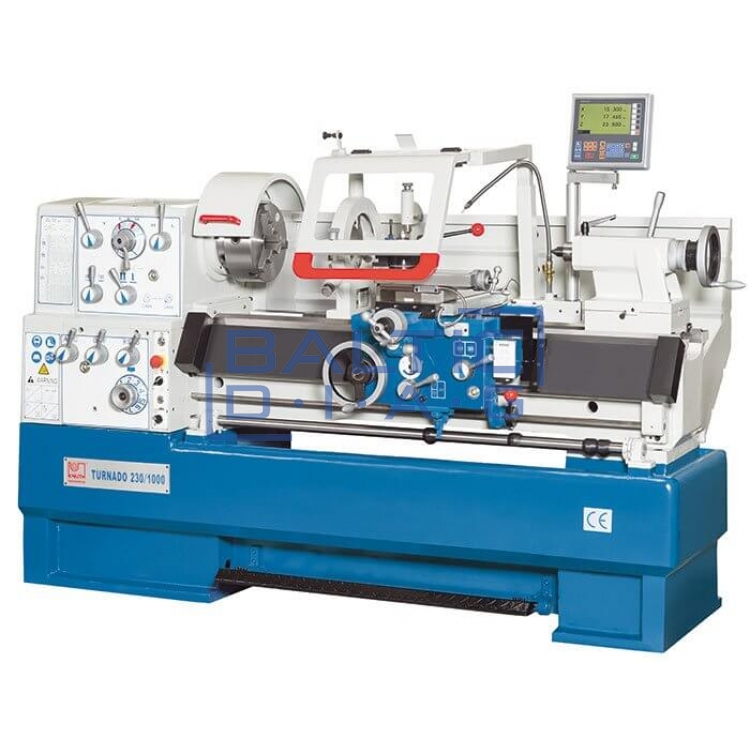

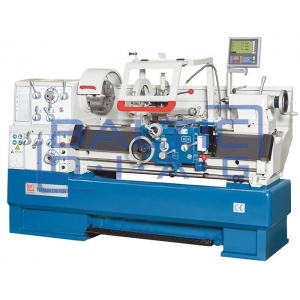

Metalo tekinimo staklės, Knuth Turnado 230 / 1500

Metalo tekinimo staklės, Knuth Turnado 230 / 1500.

Gamintojas: Knuth, Vokietija

Turnado serijos tekinimo staklės, yra modernesnės versijos klasikinės tekinimo staklės. Šios staklės pasižymi ypač tvirta konstrukcija, galingu elektros varikliu bei aukštu universalumo lygiu. Su plačių standartinių priedų asortimentu bei dar platesniu papildomų priedų pasirinkimu, šios staklės gali būti pritaikomos darbui su beveik bet kokiais produktų gamybos reikalavimais. Modernios pozicijos indikatorius, dabar taip pat yra standartinėje komplektacijoje, kaip ir aukštos kokybės greitai keičiamų įrankių laikiklių sistema. Šios serijos tekinimo staklės yra užsitarnavusios savo gerą vardą, ne vieną kartą įvairiuose srityse ir yra vienos geriausiai parduodamų staklių, jau daugiau, nei 20 metų.

• Klasikinis dizainas, su ypač tvirta konstrukcija.
• Pagamintos tam, kad tarnautu darbui.
• 3 ašių pozicijos indikatorius su įvairiomis sukimosi funkcijomis.
• Platus standartinių priedų rinkinys.

Detalesnis aprašymas:

• Ekonomiškos, išlaikančios savo vertę staklės.
• Praktiškai išplanuotas valdymo skydelis, su ergonomiškai įmontuotomis valdymo svirtimis.
• Platus tekinimo takelis, grūdintas bei šlifuotas.
• Pasislenkanti galinė atrama, kūgių formavimui.
• Platus sriegimo greičių bei žingsnių pasirinkimas.
• Nuimamas tarpų tiltelis, jei reikia apdirbti didelių gabaritų produktą.
• Stabdomas velenas su reguliuojama sustojimo vieta.

Trijų ašių pozicijos indikatorius:

• Tai leidžia sutaupyti daugiau darbo laiko.
• Padidina darbų produktyvumą.
• Lengvai suprantamas informacinis ekranas.
• Operatoriui būdingos funkcijos.
• Patogus klaviatūros išdėstymas.
• Rezoliucija: 0,01 / 0,005 mm
• Numatytosios koordinatės.
• Ašies padėtis išlieka, net kai ekranas išjungiamas.
• Tekinamos skylės apskritimo modulio skaičiavimas.
• Skaičiuotuvo funkcija.
• Spindulio / skersmens funkcijų perjungimas.
• Mm / inch matmenų konvertavimą .

Techniniai duomenys:

• Darbinio paviršiaus ilgis, maks.: 1500 mm
• Tarpo skersmuo virš takelio: 460 mm
• Virš suporto Ǿ : 224 mm
• Posūkio skersmuo per tarpo tiltelį: 690 mm
• Tiltelio tarpo ilgis: 155 mm
• Takelio plotis: 300 mm
• Centro aukštis: 230 mm
• Eiga, X ašimi: 285 mm
• Eiga, Z1 ašimi: 128 mm
• Veleno sukimosi greitis: (12) 25 – 2000 1/min
• Veleno skersmuo: 58 mm
• Veleno tvirtinimas: Camlock D1-6
• Griebtuvo kūgis: 6 MT
• Padavimas X ašimi: 0,014 mm/R – 0,784 mm/R
• Padavimas Z ašimi: 0,031 mm/R – 1,7 mm/R
• Sriegimas, metrinėje sistemoje: 0,1 mm – 14 mm
• Stiegimas, diametrinis: (50) 4 – 112 DP
• Sriegimo, modulis: 0,1 mm – 7 mm
• Sriegio, britiškų matmenų sistemoje: (60) 2 – 112 TPI
• Arkliuko plunksnos diametras: 60 mm
• Arkliuko kūgis: 4 MT
• Arkliuko plunksnos eiga: 120 mm
• Arkliuko traverso reguliavimas: +- 13 mm
• Pagrindinio elektros variklio galia: 5,5 kW
• Bendri matmenys: 2750 x 1080 x 1340 mm (ilgis x plotis x aukštis)
• Svoris: 1970 kg

Standartinę komplektaciją sudaro:

• 3 kumštelių griebtuvas, Ø = 250 mm
• 4 kumštelių griebtuvas, Ø = 300 mm
• Stabdymo velenas
• Pagrindinė plokštė
• Operatoriaus instrukcija
• Centravimo kūgis
• Spaustuvo apsauga
• Įtvirtintos ir slankiojančios atramos
• Kūginis perėjimas
• Greitai keičiama įrankių laikiklio galvutė WB
• Apsauginis skydas, Įrankių vietoje
• Fiksuota apsauginė sienelė
• Greitai keičiamų įrankių laikiklis WBD 25120
• Mikrometrų tikslumo išilginis sustojimas
• 3 ašių pozicijos indikatorius X.Pos 3.2
• Įrankių dėžutė su aptarnavimo įrankiais
• Aušinimo sistema
• Kojinis sustabdymo pedalas
• Sriegių lentelė
• Darbo vietos šviestuvas
