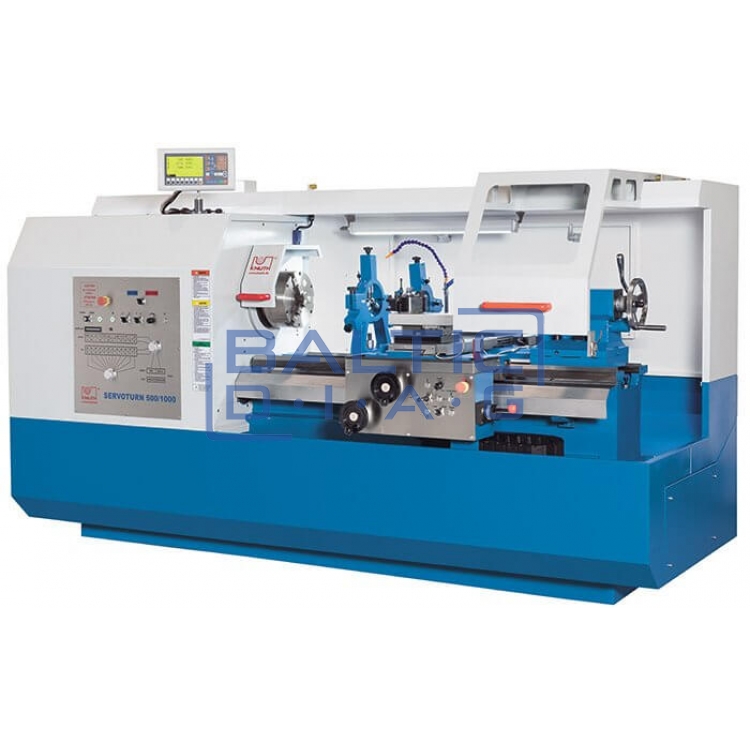

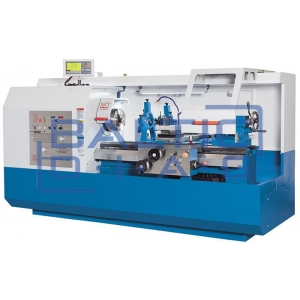

Metalo tekinimo staklės, Knuth Servoturn 500/1000

Metalo tekinimo staklės, Knuth Servoturn 500/1000

Gamintojas: Knuth, Vokietija

Servoturn serijos universalios staklės, pagamintos sujungus dvi pagrindines savybes, pačios moderniausios technologijos padavimo sistemą ir klasikinę mechaninę inžineriją.  Didelio sukimo momento servo varikliai, kurie įgyvendina kiekvieną padavimo judesį su šiuolaikinių CNC staklių dinamika. Be pavarų perjungimo ritinėlių ir krumpliaračių, padavimas ir sriegio žingsnis gali būti elektroniškai. Greitas traverso judėjimas visomis ašimis sumažina neproduktyvaus laiko tarpą, o elektroniniai sustojimai suteikia ypač tikslu tikslumą.

• Servo variklių padavimo sistema.
• Sumontuoti rutuliniai varžtai ant kiekvienos ašies.
• Elektroniniai reguliavimo ratukai.
• Pozicijos indikatorius su pastovia V savybe.
• Greitai keičiama įrankių fiksavimo galvutė.

Detalesnis aprašymas:

• Išbandytas ir ištestuotas staklių bazės pagrindas su pačia pažangiausia padavimo technologija, suteikia staklėms daug didesni naudingumo koeficientą bei patrauklesnį požiūrį į jas su servo variklių pavaromis.
• Gerai žinomas intuityvus valdymas, kaip įprastuose staklėse, tik daug pažangesnis ir patogesnis.
• Padavimo ir sriegio žingsnio pasirinkimas, naudojant sukamąjį jungiklį – tai labai patogus konceptas.
• Sustojimo vietos gali būti nustatomos elektroniškai vien mygtuku paspaudimu.
• Padavimas yra pilnai reguliuojamas naudojant valdymo potenciometrą, pagaliau tai yra pritaikyta ir įprastinėms staklėms.

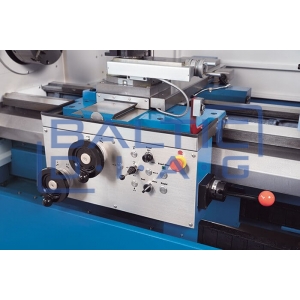

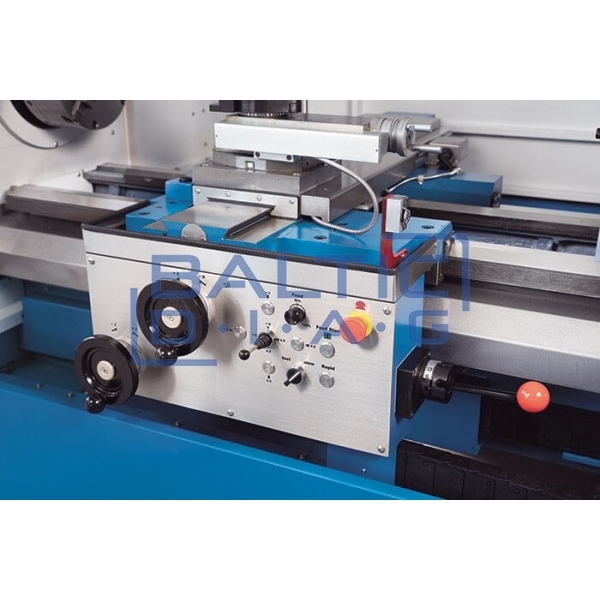

• Mikro – tikslumo valdymas naudojat elektroninius valdymo ratukus, bet valdymas toks pat paprastas, lyg būtų valdomos įprastos staklės.
• Modernių CNC įrenginių ašis yra valdomos aukštos kokybės servo variklių, kurie rankos judesius paverčia į ypatingai tikslius ir dinamiškus.
• Beribis greičių pasirinkimas ir momentiškai pasiekiamas pjovimo greitis antgalyje.
• Momentinis pjovimo greitis: vykstant detalės sukimuisi, veleno greitis automatiškai prisitaiko prie besikeičiančios detalės diametro – momentinis pjovimo greitis prie pjaunamo krašto, užtikrina nepriekaištingus rezultatus, o kokybės klausimu neatsiliekančiu nuo CNC staklių.

Įrenginio rėmas:

• Tvirtos, kampuotos struktūros staklių pagrindas, su plačių, kietintos konstrukcijos takeliu ir V formos blokais leidžia atlikti, stambios produkcijos apdirbimą
• Galvutė ir pagrindinis velenas yra sukurti optimaliam stabilumui, vibracijos slopinimui ir temperatūros balansui.
• Visoje serijoje taip pat yra didelis veleno diametras.
• Greitai keičiamų antgalių įtaisas yra įtrauktas į standartinę komplektaciją ir užtikrina maksimalu lankstumą ir produktyvumą.

Padavimas:

• Rutulinės veržlės ant X ir Z ačiū užtikrina žymiai mažiau klaidų dėl laisvumo (atstūmimo), todėl pasiekiamas žymiai didesnis tikslumas.

Įranga:

• Įrenginys, reikalauja mažai priežiūros, jame įrengta centrinė tepimo sistema.

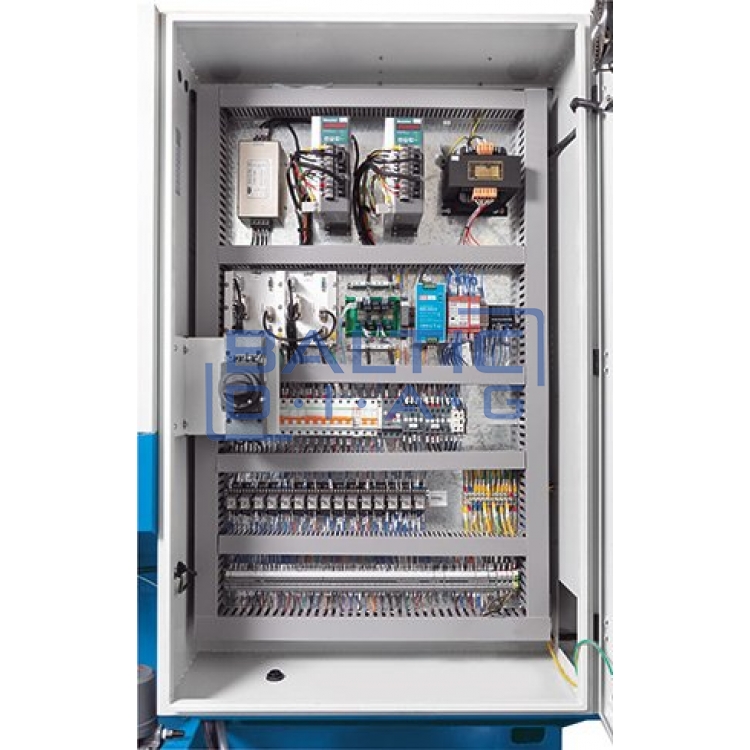

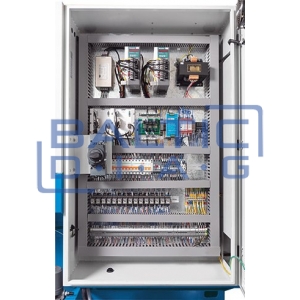

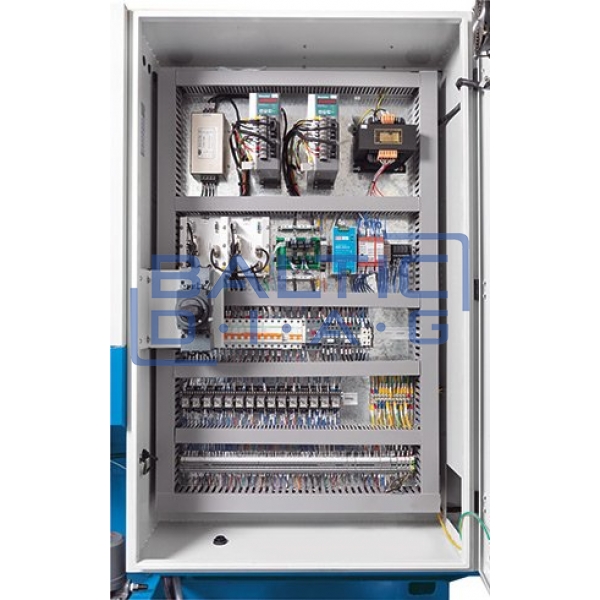

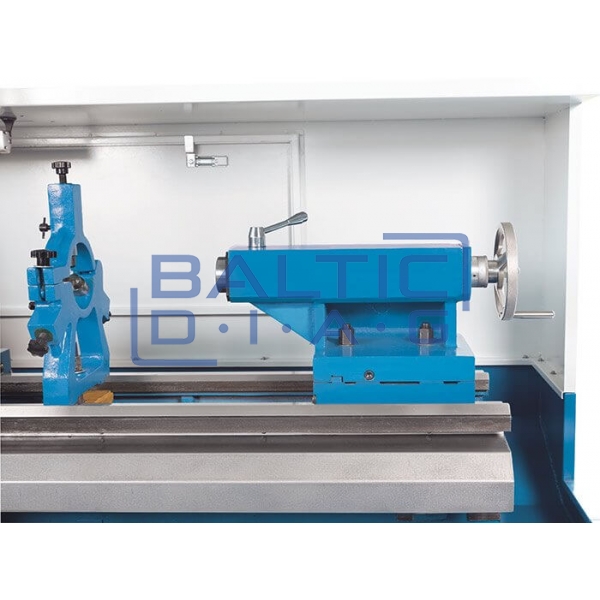

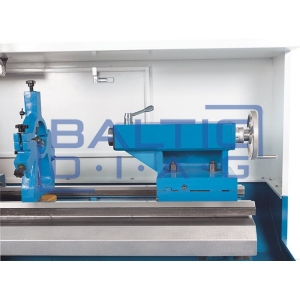

• Tvirtas galinis atramas (arkliukas) yra lengvai valdomas ir pasižymi didele suspaudimo jėga.
• Įskaitant 3 ašių pozicijos indikatorius su integruotu veleno sukimosi atvaizdavimu, pilnai paruoštas darbui.
• Servoturn 500 standartinėje komplektacijoje yra greitai keičiamų įrankių laikiklis WB, o Servoturn 660 modelis turi didesnis WC tipo įrankių laikiklį.

Techniniai duomenys:

• Centro plotis: 950 mm.
• Sukimosi diametras virš takelio: 500 mm.
• Virš suporto Ǿ: 300 mm
• Takelio plotis: 400 mm

• Eiga, x – ašimi: 250 mm
• Eiga, z – ašimi: 880 mm
• Eiga, Z1 – ašimi: 100 mm

• Veleno sukimosi greitis: 30 1/min – 1600 1/min.
• Veleno skersmuo: 86 mm
• Veleno tvirtinimas: A2-8
• Tekinimo griebtuvo skersmuo: 250 mm

• Greitasis padavimas X ašimi: 4 m/min
• Greitasis padavimas Z ašimi: 4 m/min

• Padavimas x ašimi: 0,01 mm/R – 2 mm/R
• Padavimas z ašimi: 0,01 mm/R – 2 mm/R

• Sriegimas, metrinėje sistemoje: 0,35 - 14 mm
• Sriegimas, Britaniškų matmenų sistemoje: 48 – 4 TPI

• Arkliuko plunksnos diametras: 75 mm
• Arkliuko kūgis: 5 MT
• Arkliuko plunksnos eiga: 150 mm

• Pagrindinio elektros variklio galia: 6 – 9 kW
• X ašies variklio galia: 1,5 kW
• Z ašies variklio galia: 2,3 kW
• Maitinimo šaltinis: 400 V / 3 fazės / 50 Hz

• Bendrieji matmenys: 3200 x 1280 x 1650 mm
• Svoris: 2850 kg

Standartinė komplektacija:

• 3 ašių pozicijos indikatorius, X.Pos 3.2
• Trijų griebtuvų spaustuvas, Ǿ = 250 mm
• Elektroniniai reguliavimo ratukai
• Greitai keičiamų įrankių laikiklio galva WB

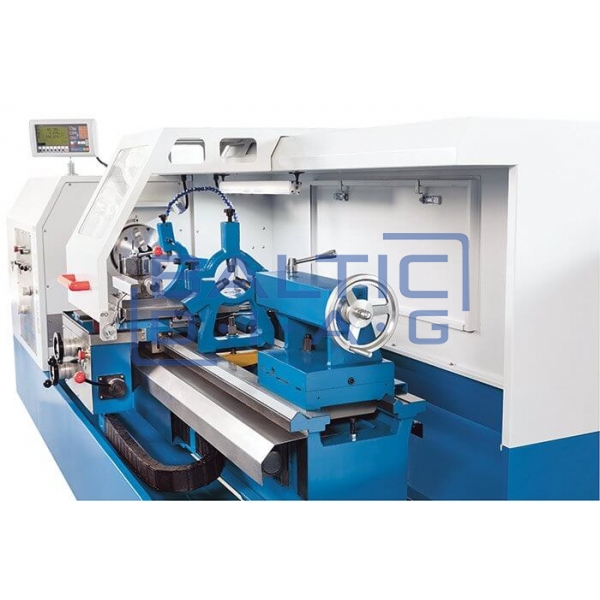

• Pastovus sustojimas
• Pastovus sekimas
• Aušinimo sistema

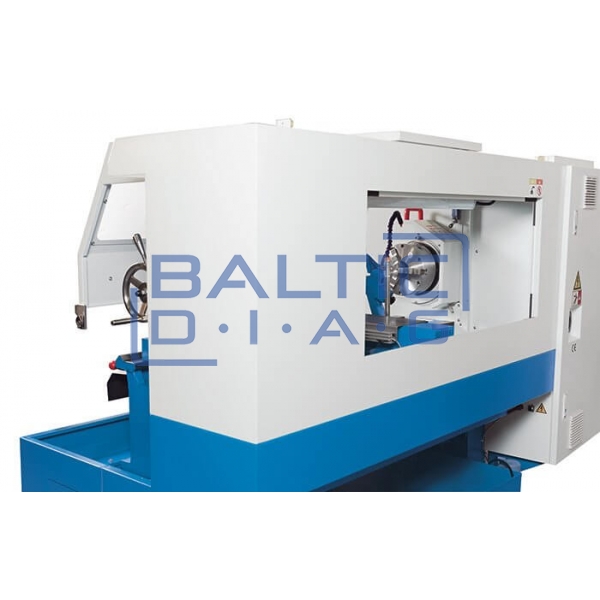

• Fiksuota apsauginė sienelė

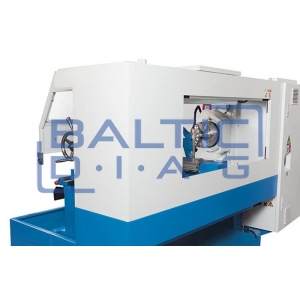

• Slankiojantis gaubtas, dengiantis įrankių tvirtinimo vietą
• Darbinis šviestuvas
• Įrankių dėžutė su aptarnavimo įrankiais
• Operatoriaus instrukcijos
