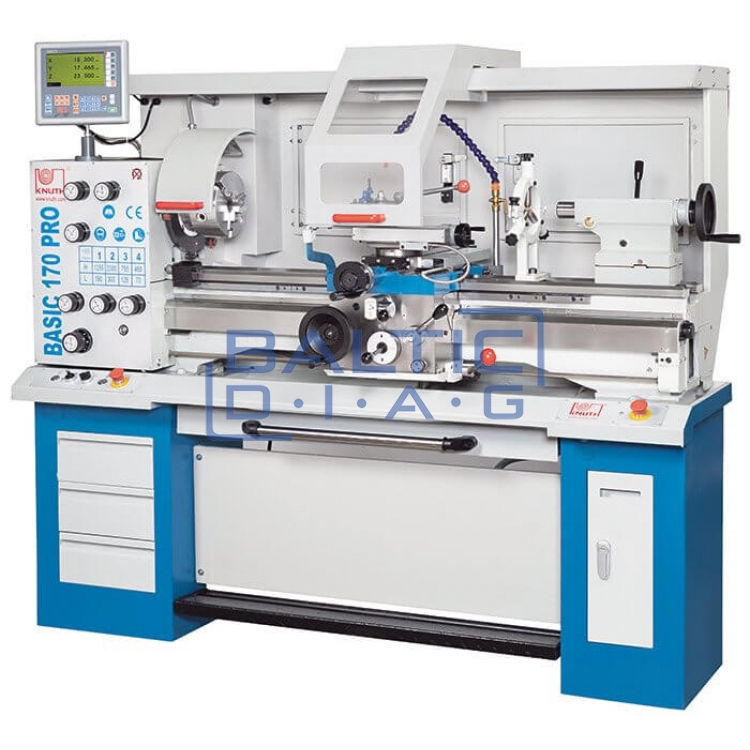

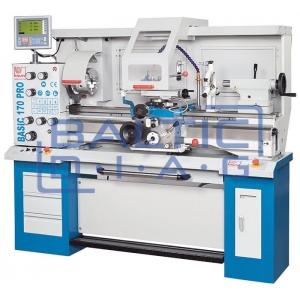

Metalo tekinimo staklės, Knuth Basic 170 Super Pro

Metalo tekinimo staklės, Knuth Basic 170 Super Pro

Gamintojas: Knuth, Vokietija

Daugeli metų Basic serijos tekinimo staklės buvo patikimos ir turinčios gerą užtarnautą vardą ir jos buvo naudojamos daugybėje mokymo centrų ar įprastuose dirbtuvėse.  Naujoji Pro versija, suteikia pagerintą ergonomiškumą ir našumą, daugiau standartinių priedų bei pagerintas staklių dizainas, kad atitiktu šių dienų  vartotojo reikalavimus.

• Modernus ergonomiškas dizainas.
• Didelis veleno skersmuo.
• Įrenginio pagrindas su saugojimo vieta.
• Drožlių padėklas su rankena patogiam naudojimui.

Detalesnis aprašymas:

• Visiškai paruoštas „Basic Pro“ su moderniu ergonomišku dizainu atitinka visus reikalavimus, kad būtų tinkamos darbui su įvairiomis užduotimis, remonto, mokymo ar gamybos padaliniuose.
• Metalo tekinimo staklių rėmas pagamintas iš aukštos kokybės ketaus, maksimaliam stabilumui ir standumui.
• Visi krumpliaračiai, perdavimo velenai ir kreipiantieji takeliai yra pakietinti bei grūdinti, kad garantuotu ypač tylu darbą bei ilgaamžiškumą.
• Plačios kreipiančiosios yra grūdintos bei šlifuotos.
• Aukštos kokybės guoliai, užtikrina didelį tikslumą ir maža nusidėvėjimą, kad būtų užtikrintas komponentų ilgaamžiškumas.

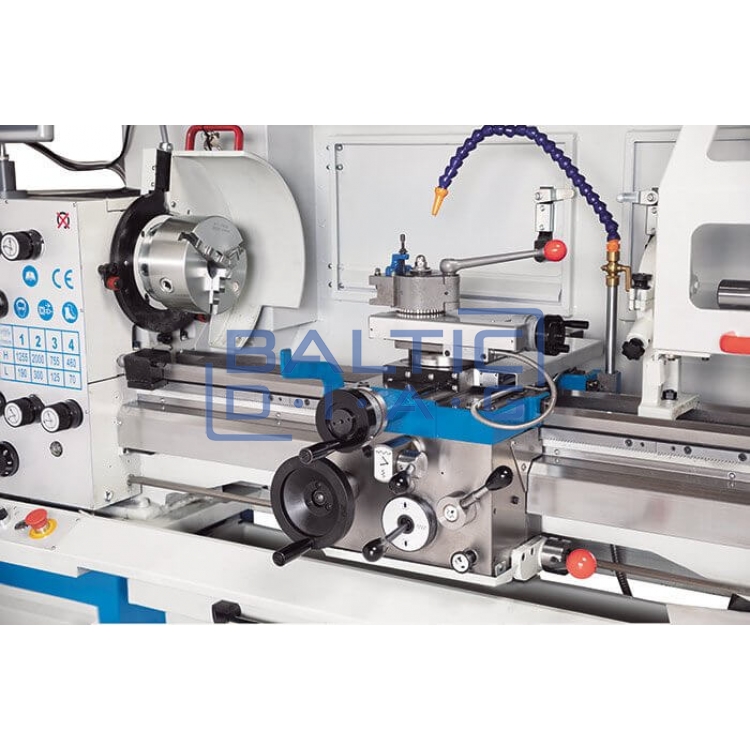

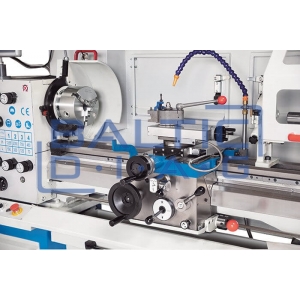

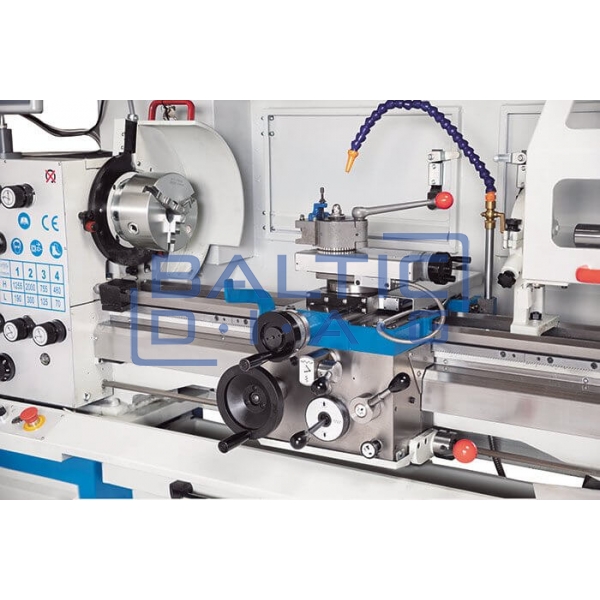

• Krumpliaračiai ir šliaužikliai veikia uždaroje alyvos vonelėje, kad būtų sumažintas aptarnavimo poreikis.
• Blokavimo apsauga, kuri neleidžia vienu metu suktis padavimo velenui ir vedamajam sraigtui.
• Nerūdijančio plieno gaubtas, dengiantis padavimo veleną ir vedamąjį sraigtą užtikriną saugumą be įprastų apribojimų, taip pat apsaugo nuo išorinio užteršimo bei ankstesnio susidėvėjimo.

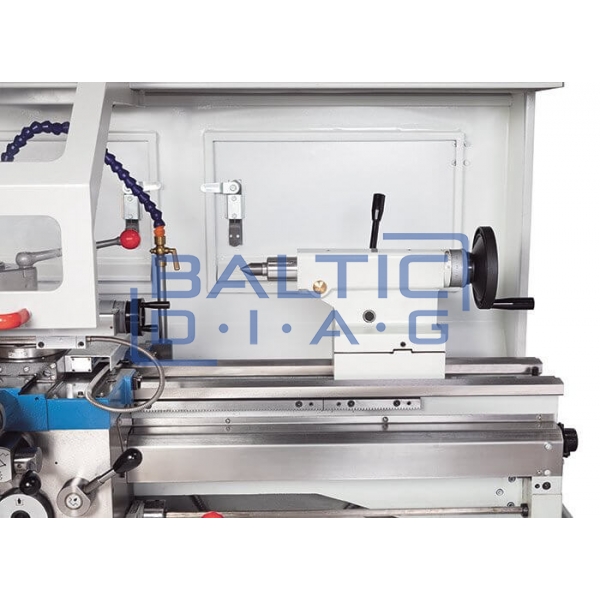

• Arkliuko padėtis gali būti lengvai keičiama ant tekinimo takelio ir gali būti judinama šonu, kūginės formavimui.

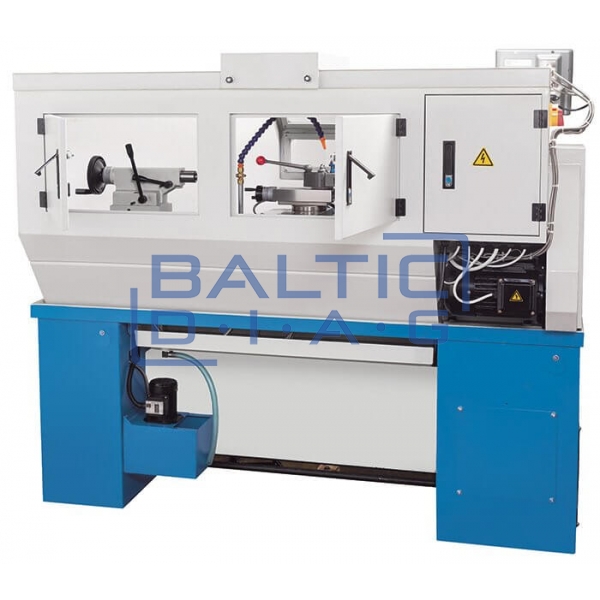

• Staklėse įrengta didelio našumo aušinimo sistema.

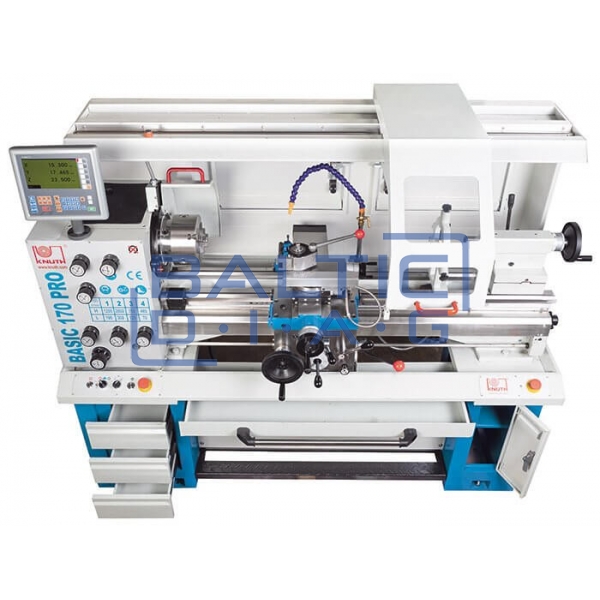

• Staklių stalas turi įrengtas specialias vietas komponentų, įrankių laikymui, įskaitant ir specialų stalčių, kuriame kaupiasi gamybos metu susidariusios skiedros, šis stalčius gali ištraukimas ir išvalomas iš staklių priekinės pusės.
• X.Pos pozicijos indikatorius suteikia galimybę lengvai programuoti tekinimą koordinačių ašimis.

Techniniai duomenys:

• Centro plotis: 1000 mm
• Centro aukštis: 179 mm
• Sukimosi diametras virš takelio: 360 mm
• Virš suporto Ø: 223 mm
• Takelio plotis: 187 mm
• Eiga, X ašimi: 185 mm
• Eiga, Z1 ašimi: 95 mm
• Griebtuvo sukimosi greitis: 70 1/min – 2000 1/min
• Veleno skersmuo: 52 mm
• Griebtuvo tvirtinimas: Camlock D1-5
• Griebtuvo  kūgis: 6 MT
• Padavimas X ašimi: 0,0291 mm/R – 2,035 mm/R
• Padavimas Z ašimi: 0,0406 mm/R – 2,842 mm/R
• Sriegimas, metrinėje sistemoje: 0,2 mm – 14 mm
• Sriegimas, colinių matmenų sistemoje: 2 TPI – 56 TPI
• Sriegimas, diametrinis: 8 DP – 56 DP
• Sriegimo modulis: 0,2 MP – 3,5 MP
• Arkliuko plunksnos diametras: 42 mm
• Arkliuko kūgis: 3 MT
• Arkliuko plunksnos eiga: 120 mm
• Pagrindinio elektros variklio galia: 1,5 kW
• Bendri matmenys: 1900 x 760 x 1600 mm (ilgis x plotis x aukštis)
• Svoris: 650 kg

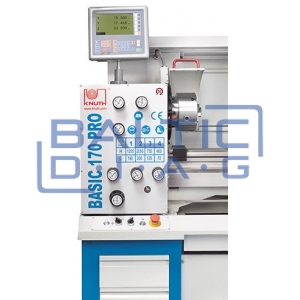

Skaitmeninis trijų ašių padėties indikatorius:

• Integruotos daugiafunkcinės sistemos, ši naujos kartos, 3 ašių skaitmeninė išvestis suteikia tikslesnį ir patogesnį valdymą. Sumažina klaidų ir netikslumų šansą.
• Valdymo skydelis yra pagamintas iš pilnai sandaraus, aukštos kokybės poliesterio plėvelės kuri yra atspari agresyviai dirbtuvių aplinkai. Tokioms kaip dulkės, garai ar kitokioms cheminėms medžiagoms, kurios dažnai pasitaiko dirbtuvėse.
• Optinė skalė užtikrina 5 mikronų rezoliuciją 0,005 mm su išorinių dangtelių pagamintų iš aliuminio,su apsaugo  nuo alyvos, aušinimo skysčių, drožlių.

Bazinės funkcijos:

• Rezoliucija: 0,005 mm
• Matuojamų matmenų sistemos: Inch / metrai
• Nustatymas  / atkūrimas esamos pozicijos
• Koordinatės ekrane keičiamos tar ABS / INC
• Spindulių / diametro rodymas
• Z1 / Z2 ašių rodymas
• Kišeninio skaičiuotuvo funkcijos.

Išplėstinės funkcijos:

• Ašių pozicijų išlaikymas, net kai yra išjungtas valdymo ekranas
• Skylės apskritimo modulio apskaičiavimas
• Spindulio / diametro pasirinkimas
• Įrankio matavimo atskaitos funkcijos
• Kūgio tekinimo funkcija

Standartinę komplektaciją sudaro:

• 3 kumštelių griebtuvas, Ø = 178 mm
• 4 kumštelių griebtuvas, Ø = 200 mm
• Pagrindinė plokštė
• Operatoriaus instrukcija
• Centravimo kūgis
• Griebtuvo apsauga
• Įtvirtintos ir slankiojančios atramos
• Kūginis perėjimas
• Greitai keičiama įrankių laikiklio galvutė WB
• Aušinimo sistema
• Fiksuota apsauginė sienelė
• Greitai keičiamų įrankių laikiklis WED 20100
• Mikrometrų tikslumo išilginis sustojimas
• 3 ašių pozicijos indikatorius X. Pos 3.2
• Įrankių dėžutė su aptarnavimo įrankiais
• Slankiojanti apsauga, dengianti įrankių laikiklį
• Darbo šviestuvas
• Kojinis stabdymo pedalas
• Drožlių surinkimo stalčius
• Fiksuota nerūdijančio plieno apsauginis gaubtas sriegio apsaugai
