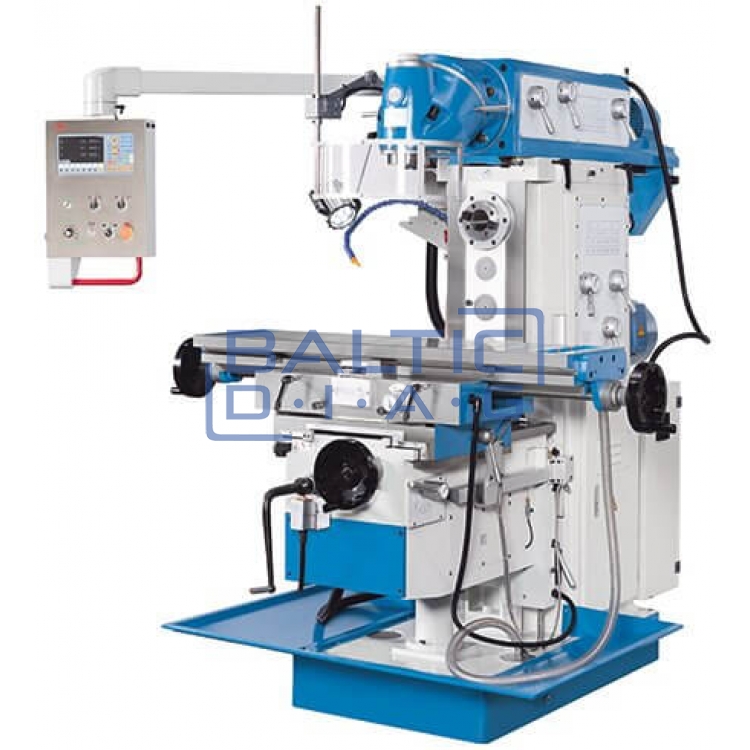

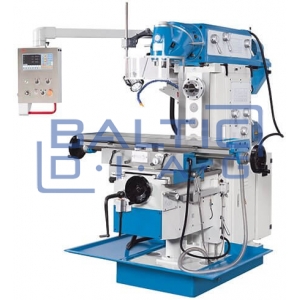

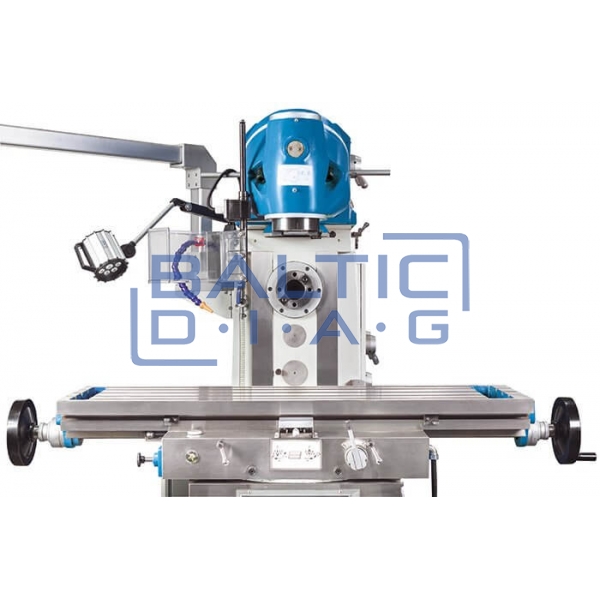

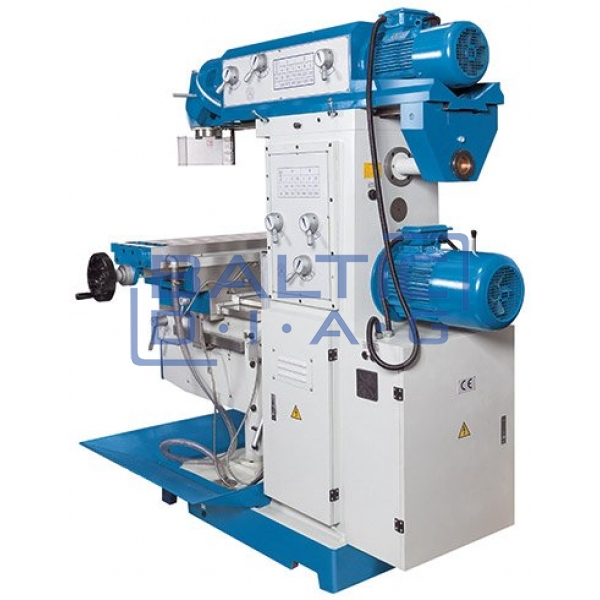

Frezavimo staklės, Knuth UWF 5

Gamintojas: Knuth, Vokietija

Universalios frezavimo staklės UWF 5  – vienos populiariausių staklių iš UWF modelių serijos, kurios pasižymi plačiu panaudojimo spektru, universalia frezavimo galvute bei horizontaliu velenu. Staklės turi tvirtesnes pavaras, platesnį sūkių diapazoną bei laisvai reguliuojamą detalių padavimą, dėka specialių servo variklių, o tai labai praplečia staklių panaudojimo galimybes. Frezavimo galvutė gali būti pasukama dvejomis plokštumomis, o horizontalus velenas turi savo peravimo pavarą su smulkiai sugraduotu pavarų perjungimu. Turėdamos platu papildomų įrankių ir priedų pasirinkimą, šio modelio frezavimo staklės yra tinkamas pasirinkimas remonto dirbtuvėms, gamybos sektoriuose bei mokymuisi.

  • Universali pjovimo galvutė gali suktis 2 lygiais
  • Horizontalus frezavimo velenas turi savo perdavimo pavarą
  • Pasukamas frezavimo stalas
  • Spartus servo variklių padavimas visomis ašimis
  • Plati standartinių įrankiu komplektacija
Detalesnis aprašymas:
  • Ypač standus staklių pagrindas, pagamintas iš ypatingai tvirto HT-200 išlieto ketaus su storomis briaunomis.
  • Tiksliai nušlifuoti kreiptuvai, kurių paviršius yra specialiai grūdintas, kad būtų užtikrintas ilgalaikis tikslumas bei atsparumas susidėvėjimui.

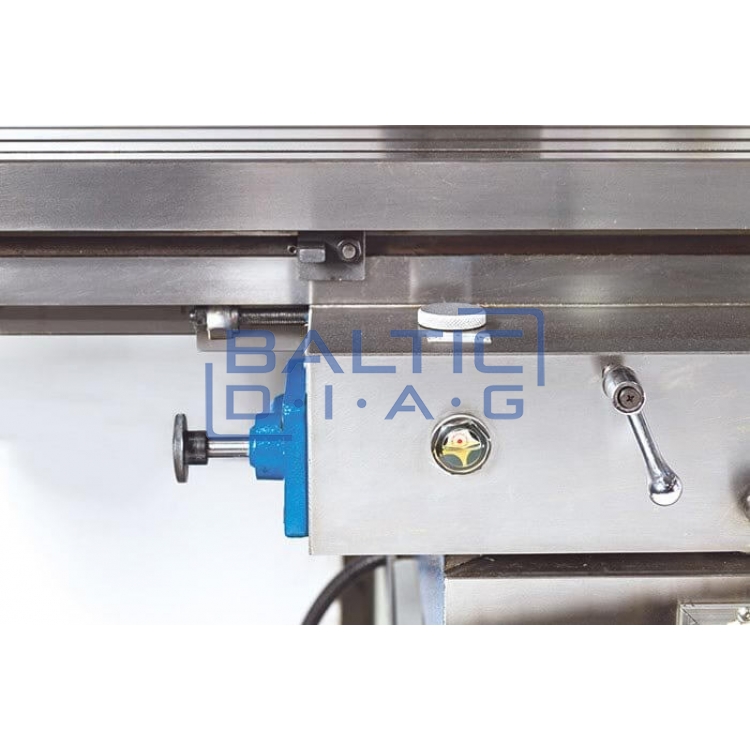

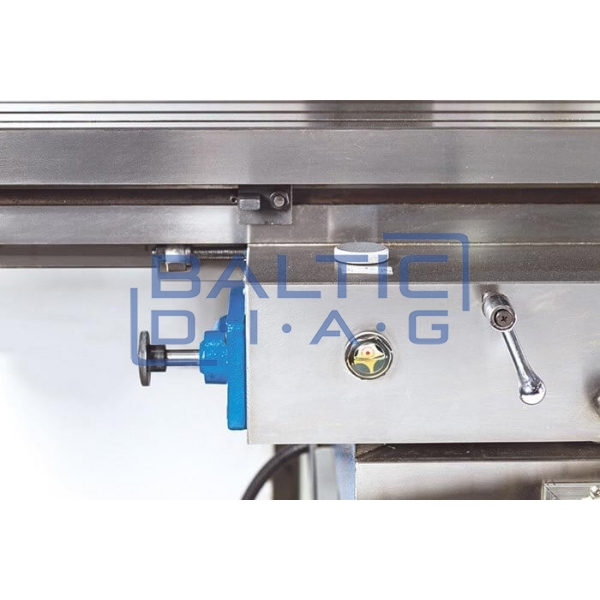

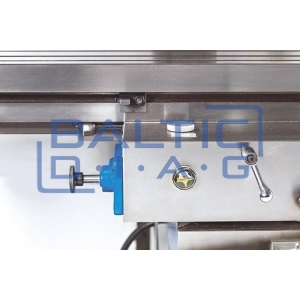

  • Plati darbinė vieta, 1325 x 360 mm dydžio ir kuri pajėgi atlaikyti 500 kg apkrovą ant darbinio paviršiaus.
  • Tylios, preciziškai pagaminti galvutės krumpliaračiai, kurie yra specialiai grūdinti bei kietinti.

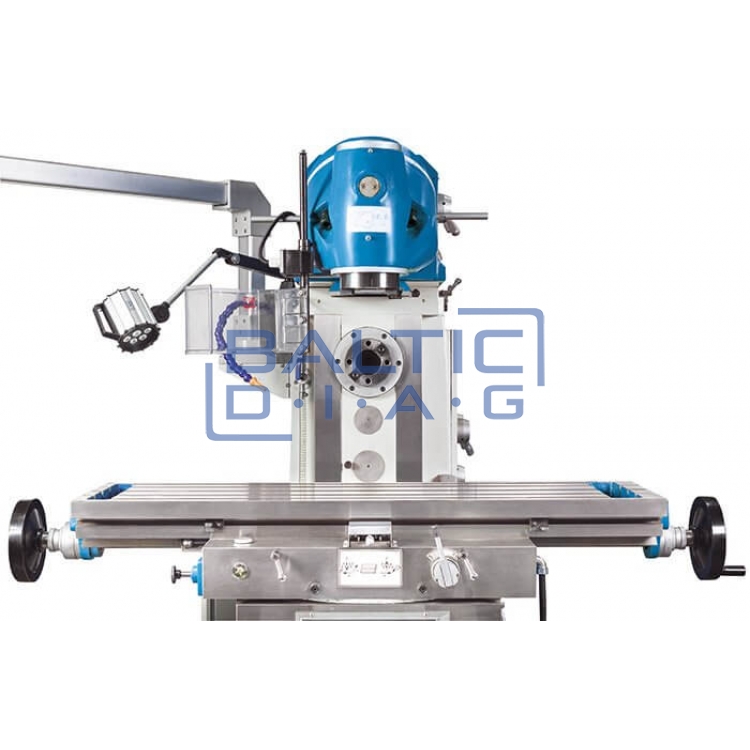

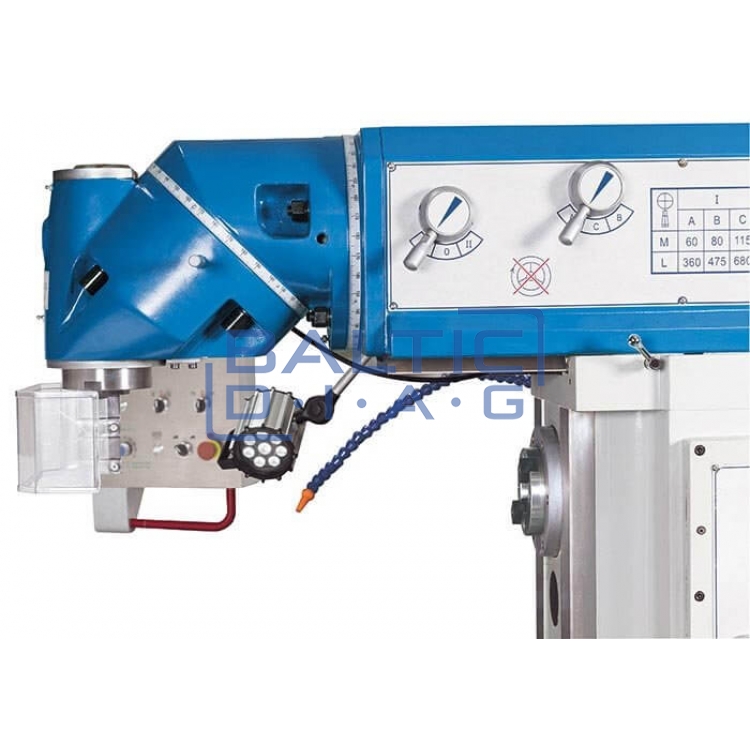

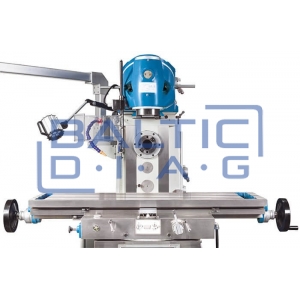

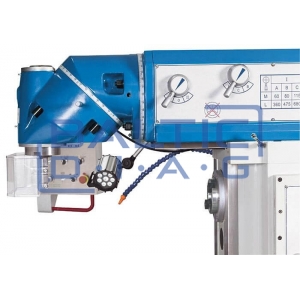

  • Universali pjovimo galvutė gali būti pakreipiama dvejomis kryptimis. Galimas greitas pakeitimas tarp horizontalaus ir vertikalaus detalių apdirbimo.
  • Suderinus abi galvutės pasukimo galimybes, beveik galima nustatyti, bet koki detalės apdirbimo kampą.
  • Galingi ašių servo varikliai, suteikia ypatingai platu padavimo galimybių pasirinkimą visomis 3 ašimis.
  • Teleskopiniai dangteliai, esantis ant Y – ašies saugo padavimo veleną.
  • Valdymo skydelis turi galimybę pasisukti į abi puses ir turi integruotą padėties jutiklį.
  • 5,5 kW galios pagrindinė pavara garantuoja, aukštą sukimo momentą.
  • Į komplektą įeina aušinimo sistema ir drožlių surinkimo padėklas.
3 ašių pozicijos indikatorius:
  • Didesnis tikslumas.
  • Mažesnė klaidų tikimybė.
  • Padidintas produktyvumas.
  • Svarbaus laiko taupymas.
  • Lengvai suprantamas ekranas.
  • Operatoriui būdingos funkcijos.
  • Patogus klaviatūros išdėstymas.
  • Rezoliucija: 0,01 / 0,005 mm.
  • Numatytosios koordinatės.
  • Ašių pozicijos išlieka, net kai ekranas yra išjungiamas.
  • Skylės apskritimo modulio apskaičiavimas.
  • Skaičiuotuvo funkcija.
  • Detalių laikymas iki 10 įrankių.
  • Pasirinkimas tarp spindulio ir ploto, rodmenų.
  • Pasirinkimas tarp mm / inch matavimo vienetų.
  • Lengvas asortimento papildymas ir nereikalaujančios didelės priežiūros operacijos.
Techniniai duomenys:
  • Darbastalio matmenys: 1325 x 360 mm
  • Darbastalio keliamoji galia: 500 kg
  • T – bėgelių darbastalyje skaičius: 3 vietos
  • T – bėgelių, plotis ir ertmė: 18 x 80 mm
  • Eiga, X ašimi: 750 mm
  • Eiga, Y ašimi: 280 mm
  • Eiga, Z ašimi: 390 mm
  • Sukimosi greitis: 60 1/min – 1750 1/min
  • Veleno tvirtinimas: ISO 50
  • Pasukimo kampas: 360 °
  • Viršutinės sijos eiga: 550 mm
  • Atstumas nuo veleno centras iki darbastalio paviršiaus: 175 – 565 mm
  • Greitas padavimas, x ašimi: 1200 mm/min
  • Greitas padavimas, y ašimi: 800 mm/min
  • Greitas padavimas, z ašimi: 600 mm/min
  • Horizontalus veleno greitis: 60 1/min – 1800 1/min
  • Veleno tvirtinimas: ISO 50
  • Spaustuvo suspaudimo plotis: 380 – 930 mm
  • Padavimas, x ašimi: 30 mm/min – 750 mm/min
  • Padavimas, y ašimi: 20 mm/min – 500 mm/min
  • Padavimas, z ašimi: 10 mm/min – 375 mm/min
  • Horizontalaus veleno, variklio galia: 5,5 kW
  • Vertikalaus veleno, variklio galia: 4 kW
  • X – ašies padavimo, variklio galia: 1,5 kW
  • Y – ašies padavimo, variklio galia: 1,5 kW
  • Z – ašies padavimo, variklio galia: 1,5 kW
  • Aušinimo siurblio variklio galia: 0,09 kW
  • Bendri matmenys: 1800 x 2100 x 2000 mm (ilgis x plotis x aukštis)
  • Svoris: 2850 kg
Standartinė komplektacija:
  • 3 ašių pozicijų indikatorius, X.Pos 3,2
  • Perėjimas ISO 50 / MT4
  • Frezavimo laikikliai (27; 32 mm)
  • Išorinis laikiklis, palaikantis horizontalu frezavimą
  • Griebtuvas ISO 50, su 3 – 25 mm (8 dalių) griebtuvais
  • Aušinimo sistema
  • Darbo vietos šviestuvas
  • Drožlių surinkimo padėklas
  • Nubraukimo juosta
  • Darbiniai įrankiai
  • Operatoriaus instrukcija
