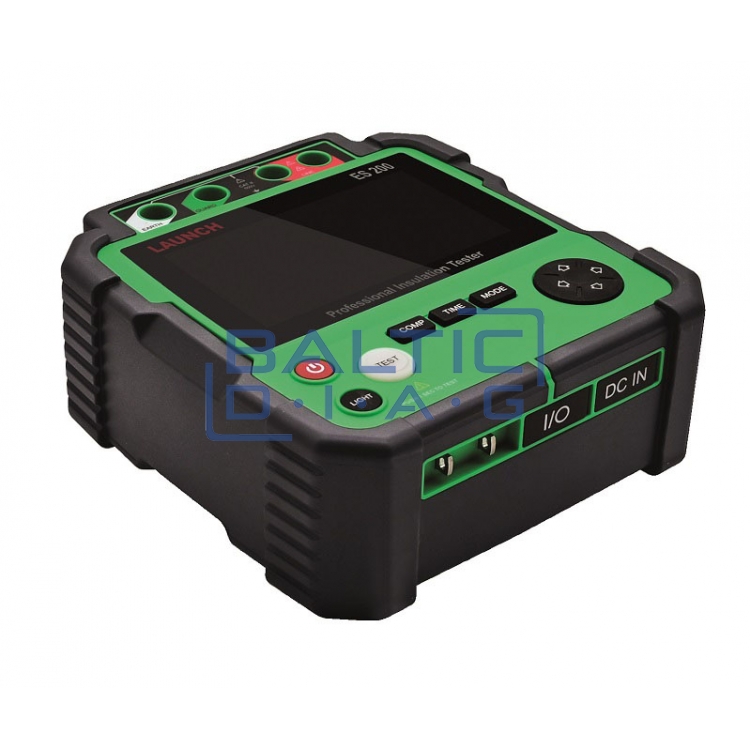

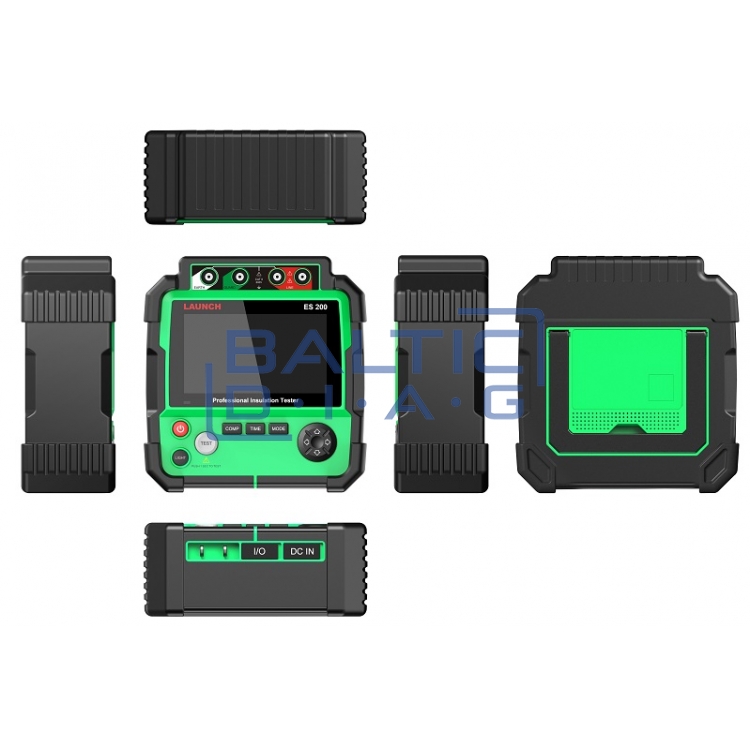

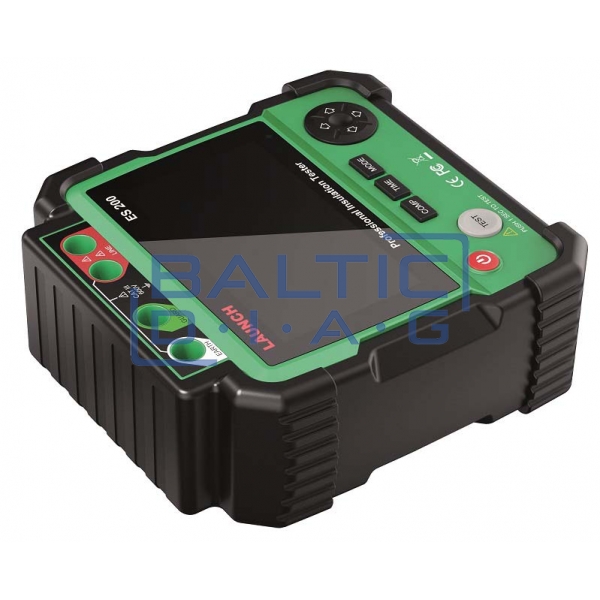

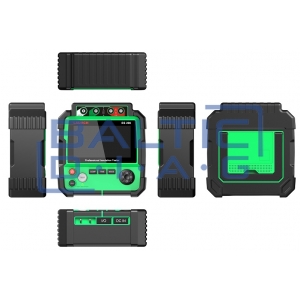

Elektromobilių baterijų izoliacinių medžiagų atsparumo indikatorius Launch ES200 EV

Elektromobilių baterijų izoliacinių medžiagų atsparumo indikatorius Launch ES200 EV

Savybės:

• Launch ES200 EV, gali būti naudojamas izoliacijos atsparumo matavimui tarp elektromobilio kėbulo bei aukštos įtampos akumuliatorių baterijų pajungimo linijų, kiekviena linija paprasčiausiai matuojama su automobilio kėbulu.
• Šis įrenginys gali būti naudojamas, kaip individualus įrenginys arba prijungtas prie TAB III diagnostikos prietaiso. Susijungus su TAB III diagnostika, ES200 gali būti valdomas Bluetooth ryšiu, o atlikti matavimai išsaugomi.
• Matavimo metu yra sukuriama labai aukšta įtampa, o įrenginys matuoja tekančios srovės stipri, taip konvertuodamas į galutini izoliacinės medžiagos varžos rezultatą.
• Sukuriama įtampa nuo 500 – 5000 V įtampa, ji pasirenkama priklausomai nuo elektromobilio gamintojo. Matavimo įtampos dydis, turi būti panašus į elektromobilyje naudojama valdymui įtampą.
• Įrenginyje – įmontuotas 5“ colių, spalvotas ekranas, kuriame galite lengvai matyti rodomus parametrus, net ir esant ryškiai saulės šviesai.
• Jame yra trys matavimo rėžimai: laiko matavimas, palyginamasis ir ištęstinis matavimas

Atlikto matavimo ataskaitos pavyzdys:

Techniniai parametrai:

• Akumuliatorių baterija: 3150 mAh
• Ekranas: 5“ colių
• Darbinė temperatūra: 0 °C - +50 °C
• Matmenys: 180 x 174 x 65 mm
• Svoris: 1,7 kg

DC įtampos testavimo parametrai:

• Įtampa: 30 – 600 V
• Reikšmių intervalas: 1 V
• Testavimo tikslumas: +/- 3 %

AC įtampos testavimo parametrai:

• Įtampa: 30 – 600 V (50 / 60 Hz)
• Reikšmių intervalas: 1 V
• Testavimo tikslumas: +/- 3 %

Testavimo rezultatų parametrai:

• Testavimo įtampa: 500V | 1000V | 2000V | 5000V
• Matavimo rėžiai: 0MΩ - 20MΩ | 0MΩ - 40GΩ | 0MΩ - 100GΩ | 0MΩ - 1000GΩ
• Atviros grandinės įtampa: DC 500V | DC 1000V | DC 2000V | DC 5000V
• Matavimų tikslumas:

0MΩ - 99.9MΩ (+/- 3% +5); 100MΩ - 9.99GΩ (+/- 5% +5); 10GΩ - 20GΩ (+/- 10% +5) |

0MΩ - 99.9MΩ (+/- 3% +5); 100MΩ - 9.99GΩ (+/- 5% +5); 10GΩ - 40GΩ (+/- 10% +5) |

0MΩ - 99.9MΩ (+/- 3% +5); 100MΩ - 9.99GΩ (+/- 5% +5); 10GΩ - 100GΩ (+/- 10% +5) |

0MΩ - 99.9MΩ (+/- 3% +5); 100MΩ - 9.99GΩ (+/- 5% +5); 10GΩ - 1000GΩ (+/- 10% +5) |

• Trumpo jungimo elektros srovė: <3,0 mA
