Didelės raiškos osciloskopas MHO3-2504

Didelės raiškos osciloskopas MHO3-2504

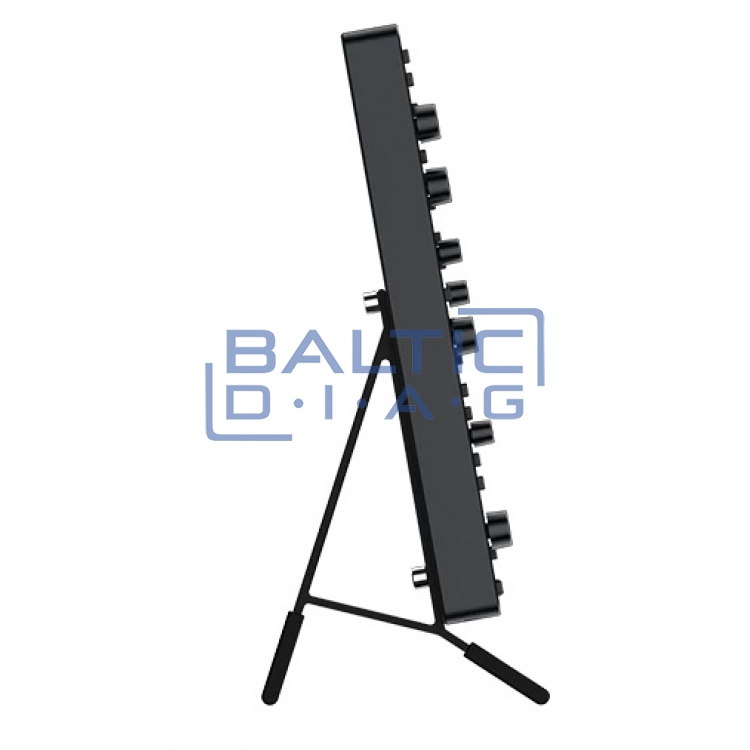

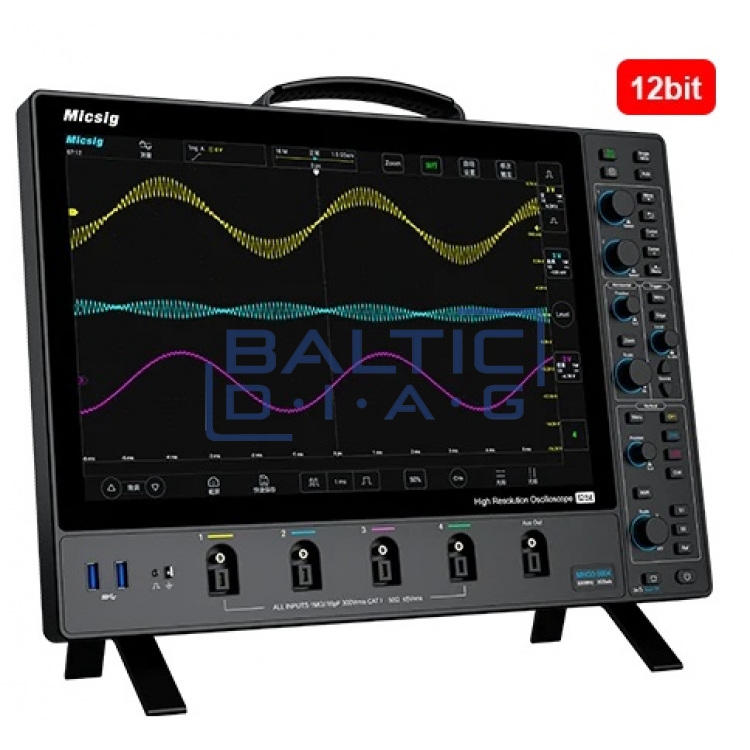

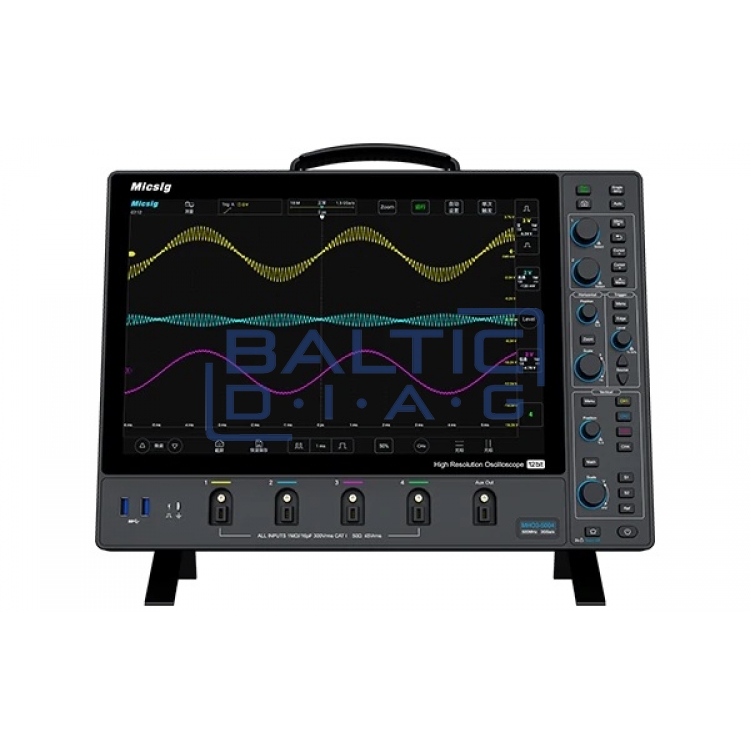

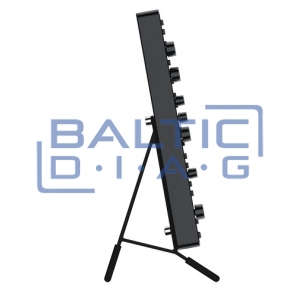

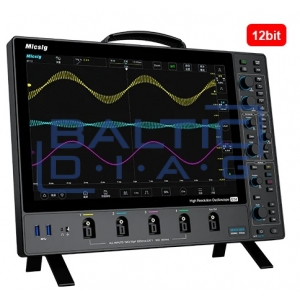

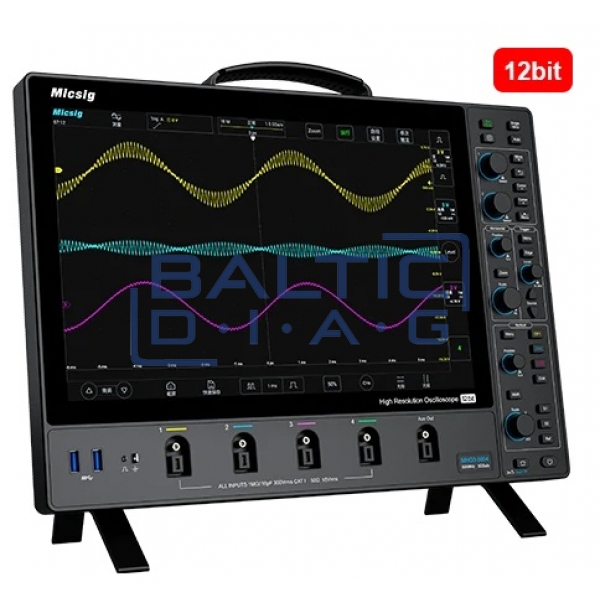

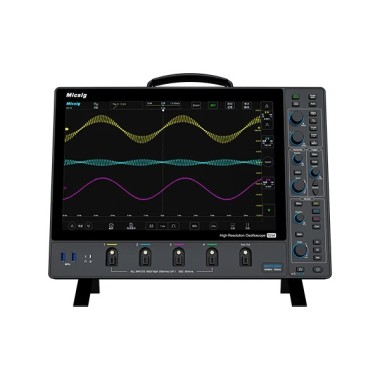

MHO 3 serijos – didelės raiškos osciloskopas, kuris turi 12 bit vertikalią rezoliuciją, leidžiančia dar išsamiau pažvelgti į testavimo signalų rezultatus. Jis taip pat turi, 250 MHz pralaidumo dažnį, 3 GSa/s duomenų nuskaitymo dažnį, 4 analoginius įvesties kanalus, atminties gylį, siekianti 360 Mpts bei itin ploną dizainą – 3,58 cm, kuris leidžia įrenginį be jokio vargo pakabinti ant sienos ar ant jam skirto specialaus laikiklio. Integruotas 14“ colių, lietimui jautrus ekranas, kurio rezoliucija siekia 1920 x 1200 perteiks jums pati aiškiausią ir lengvai suprantamą įvairių bangų atvaizdavimą.

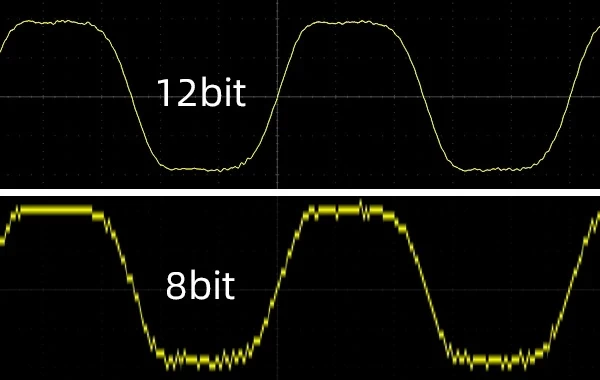

Micsig MHO 3 osciloskopas, ypač išsiskiria savo didele, ADC 12 bit raiška, kurios kvantavimo lygis siekia 4096, o tai yra 16 kartų daugiau nei tradiciniai 8 bitų ADC. Todėl, vartotojai gali daug išsamiau ir aiškiau stebėti susidariusių signalų bangų formas ir jų detales. Sujungus „SigTestUI™“ operacinę sistemą bei sukauptą 10-ies metų patirtį bei vartotojo atsiliepimų patirtį buvo sukurta MHO 3 serija, kuri vartotojui leidžia mėgautis supaprastinta vartotojo sąsaja, kurią nepatyrę naudotojai išmoks naudotis per kelias minutes. Originali „Mic-OPI™“ zondo sąsaja automatiškai atpažįsta pasyvaus zondo slopinimą, o vieno mygtuko paspaudimu atliekama automatinė kalibracija. MHO 3 serijos triukšmas yra mažesnis, nei 80 μVrms esant pilnam 500 MHz pralaidumui, todėl inžinieriai gali tiksliai užfiksuoti silpnus, bet svarbius signalus kasdieninio sistemų tikrinimo, derinimo metu.

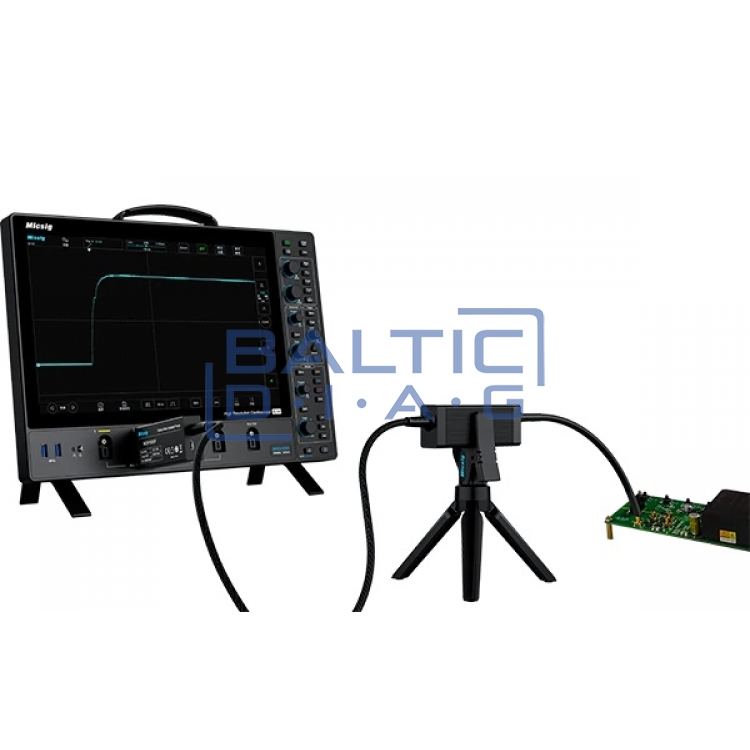

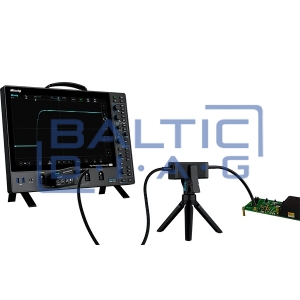

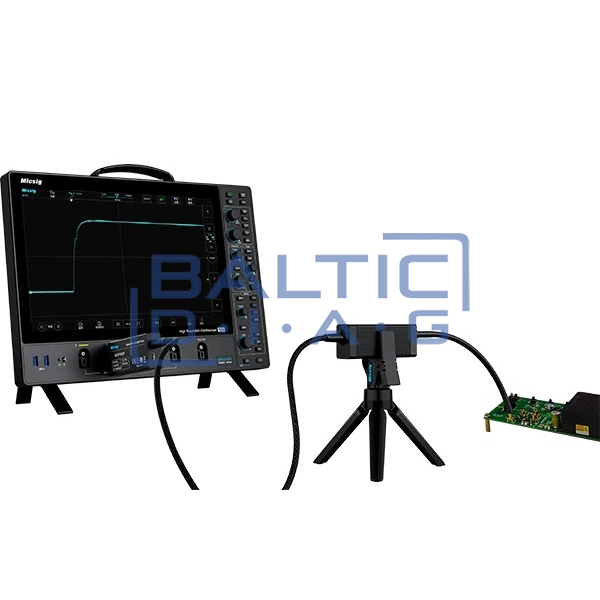

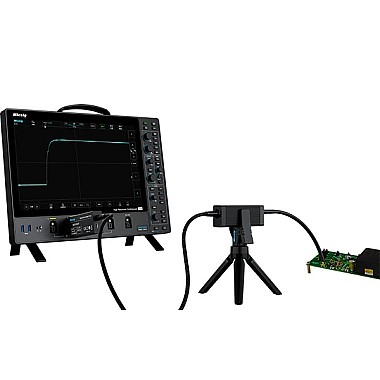

Iki 360 Mpts atminties gylis užtikrina puikų signalo tikslumą. Segmentuotas saugojimas, padalina ribotą atminties erdvę į kelis mažesnius segmentus ir surenka kelis atsiradusius impulsus į vieną saugojimo vietą. Labai veiksmingai užfiksuoja tikslinius signalus, daug kartų per ilgą laikotarpį ir leidžia juos atkurti tolesnei analizei. Programinės įrangos, skaitmeninis filtravimas gali pasirinktinai praleisti arba blokuoti signalo komponentus tam tikrame dažnių diapazone. Tai labai naudinga analizuojant specifines signalo dažnių juostas arba stebint specifinių dažnių komponentų pokyčius. Be standartinių pasyvių zondų, MHO serija palaiko ryšį su visais „Micsig“ zondais: optinio pluošto izoliuotu zondu, aukštos įtampos diferencialiniais zondais ir kintamosios / nuolatinės srovės zondais. Toks prietaisų suderinamumas gali maksimaliai padidinti zondo ir oscilografo našumą ir universalumą.

Techniniai parametrai:

• Pralaidumas: 250 MHz
• Rezultatų atvaizdavimo sparta: ≤ 1.4 ns
• Analoginiai kanalai: 4
• Atminties gylis: 360 Mpts (išsiskaido priklausomai nuo aktyvių kanalų)
• Duomenų nuskaitymo dažnis: 3 GS/s (išsiskaido priklausomai nuo aktyvių kanalų)
• Didžiausias bangos fiksavimo greitis: 230.000 wfm/s
• Vertikali rezoliucija: 12 bitų
• Vertikali skalė: 1 mV/div – 10 V/div
• Horizontali skalė: 1 ns/div – 1 ks/div
• Triukšmas: < 80 µVrms
• Įvesties sąsajos: USB 3.0, USB type C, HDMI,  LAN, maitinimo lizdas
• Dekodavimas: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C, ARINC429, 1553B
• Ekranas: 14” TFT LCD (1920x1200)
• Išmatavimai: 400 x 280 x 35.8 mm
• Svoris: 4.3 kg

Kompektacija:

• 4x MSP500 pasyvūs zondai
• 4x MSP-BNC adapteriai
• 1x Maitinimo blokas
