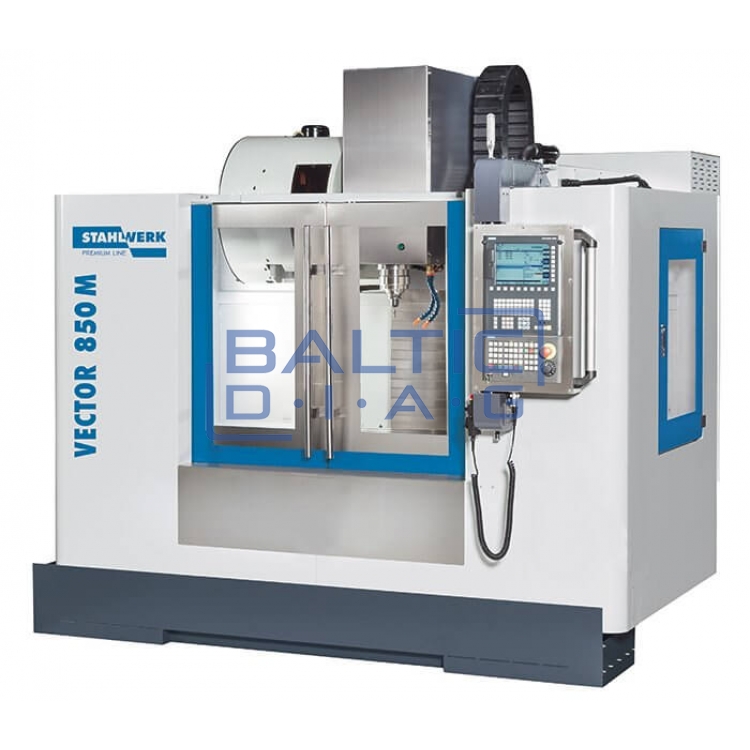

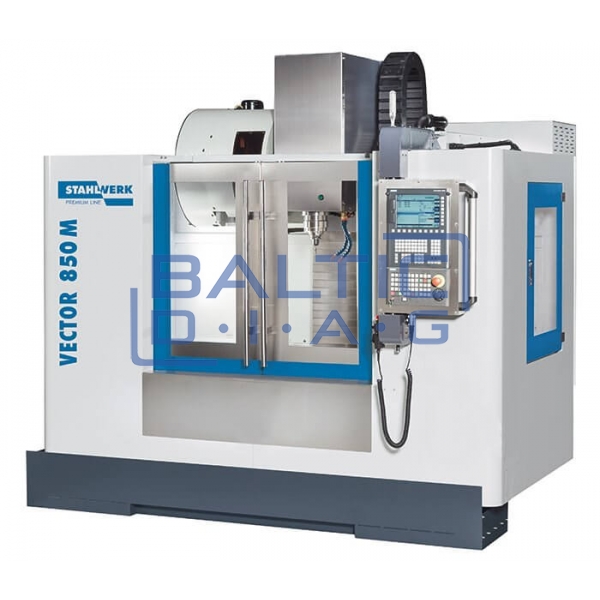

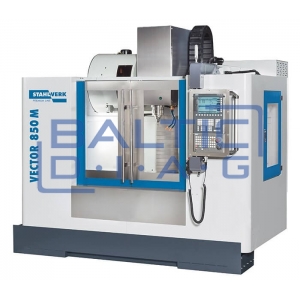

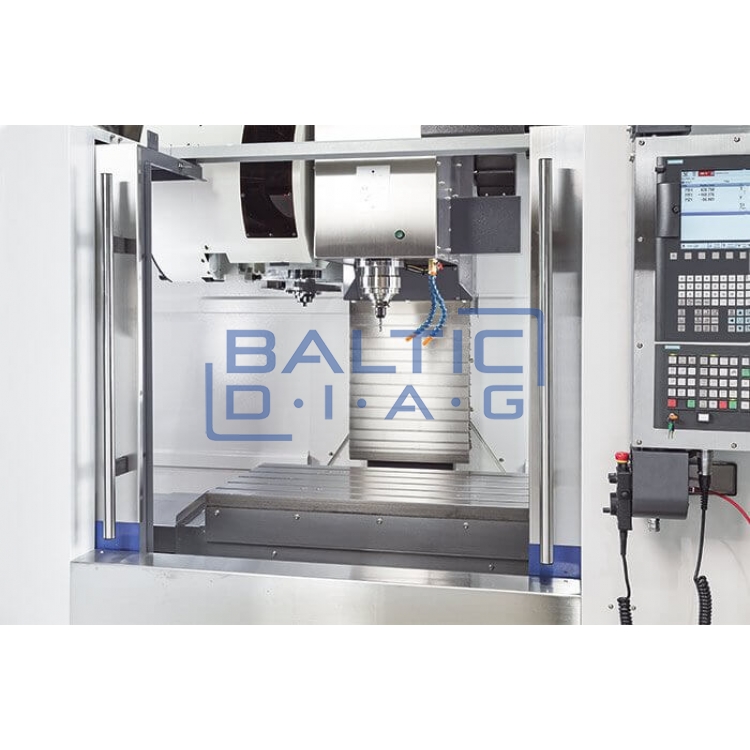

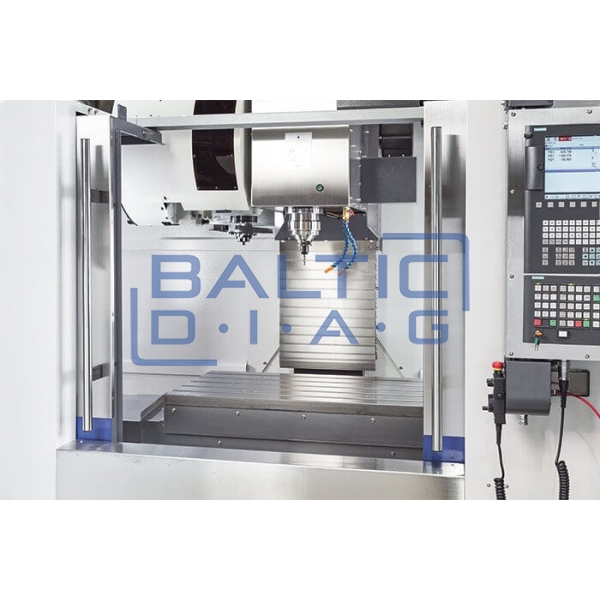

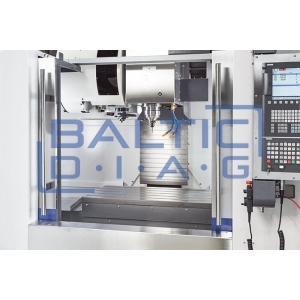

CNC metalo apdirbimo centras staklės, Knuth Vector 850 M SI

CNC metalo apdirbimo centras staklės, Knuth Vector 850 M SI

Gamintojas: Knuth, Vokietija

Vector serijos staklės – kompaktiškos, o jų pagalbą galima apdirbti beveik viską. Jos sukurtos ir paruoštos sudėtingiems gamybos iššūkiams įveikti. Staklės suprojektuotos remiantis naujausiomis FED analizavimo programinėmis įrangomis. Gaminant, jos buvo įdėmiai tikrinamos, pagal griežčiausius reikalavimus, kad galutinis produktas užtikrintu tik aukščiausią kokybę. Papildoma delta konstrukcija pagrindinėms kolonoms suteikia papildomo stabilumo visai rėminei konstrukcijai. Tvirti aukščiausios kokybės komponentai, užtikrina sklandų darbą net ir kelių pamainų metu.

• Optimizuotas rėminės konstrukcijos dizainas, naudojant analitines FEM projektavimo sistemas
• Ypač plati, Y formos mehanito kolona suteikia maksimalų tvirtumą
• 30 barų aušinimo slėgio tiekiamas per veleną, užtikrina optimaliausia gamybos kokybę
• Staklės pagamintos kelių pamainų per diena darbui
• Plačios koregavimo ir automatizavimo galimybės
• 2 metų standartinė garantija

Detalesnis aprašymas:

• Galingas pagrindinis velenas, kuris geba pasiekti 10000 aps./min greitį
• Tvirta staklių struktūra, su ypatingai žemu masės centru
• Kompaktiškos „viskas viename“ CNC staklės, turinčios standartines konfigūracijas įvairioms paskirtims, idealiai tinka žmonėms, kuriems reikia pigesnių, kokybiškų CNC staklių

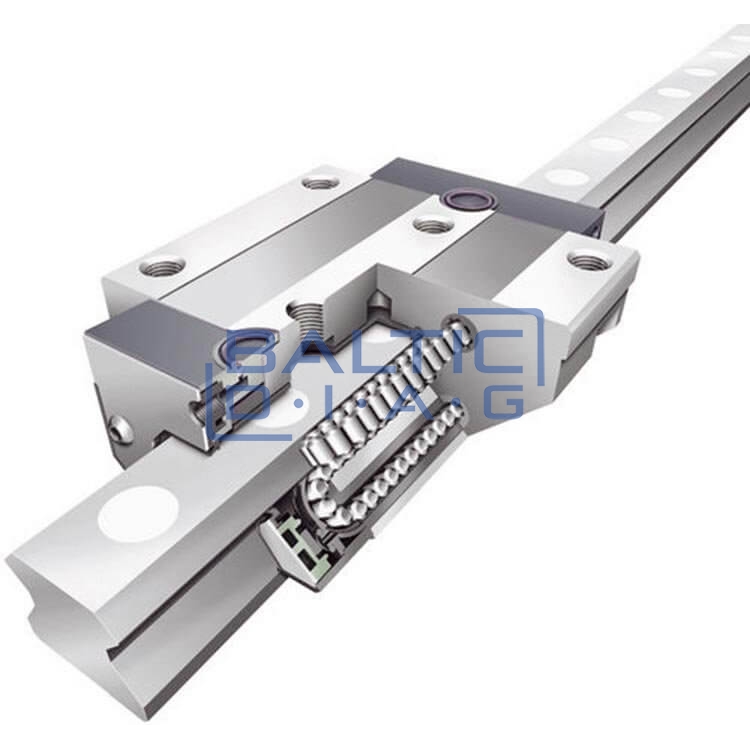

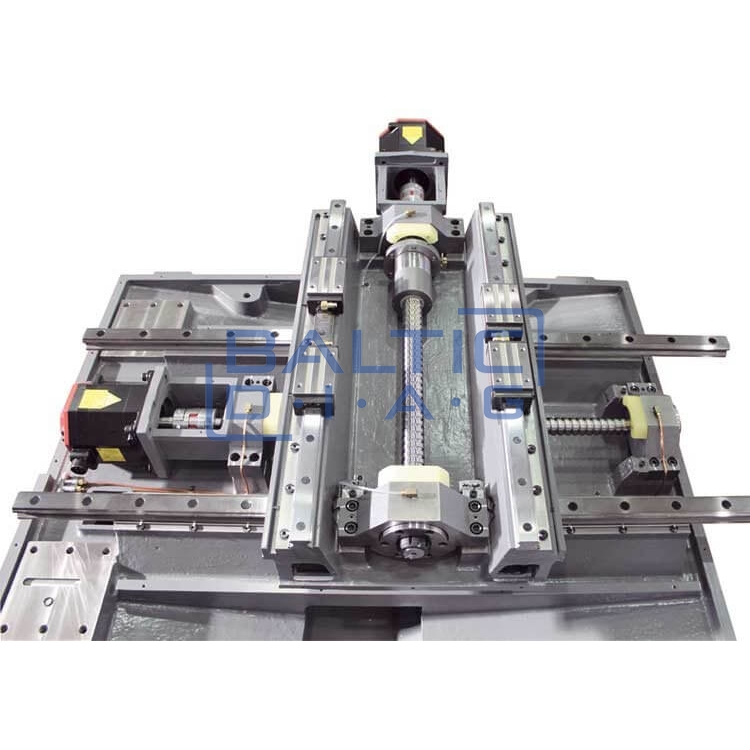

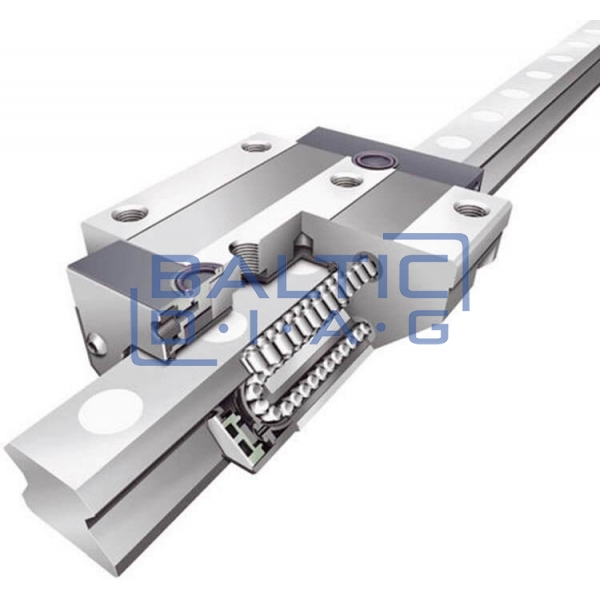

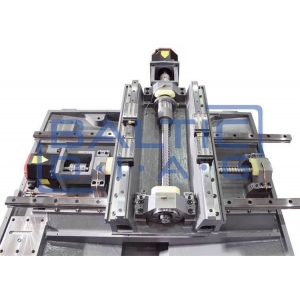

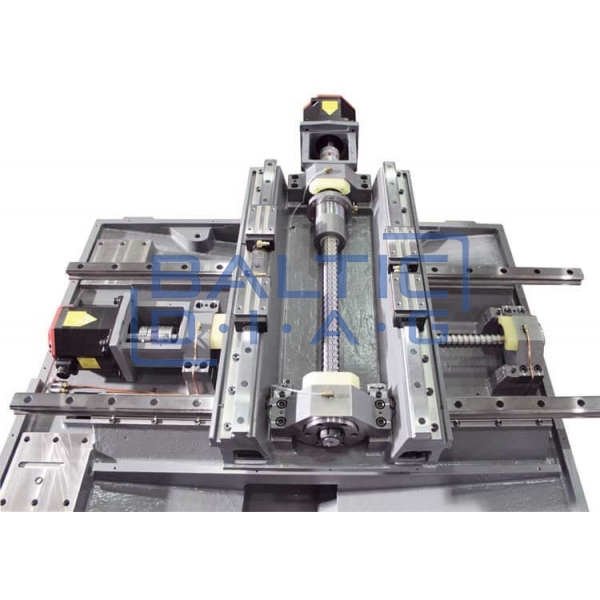

• 30 mm apkrauti guoliai, kartu su skaitmenine pavaros sistema užtikrina tikslu darbastalio judėjimą bei didelį sukimo momentą.
• Projektavimo metu, staklėms skirtas ypatingas dėmėsis, kas leido pasiekti vietą taupanti dizainą
• Dviejų tvirtinimų
• Vector serijos staklės turi galimybę judinti apdirbama ruošinį X, Y ir Z ašimis, kas užtikrina itin aukštą tikslumą
• 30 bar vidinis aušinimas suteikia papildomą apdirbimo kokybę
• Velenas sukasi ant kelių guolių, kurie užtikrina ypač gerą įvairų jėgų sugėrimą ir paskirstymą darbo metu

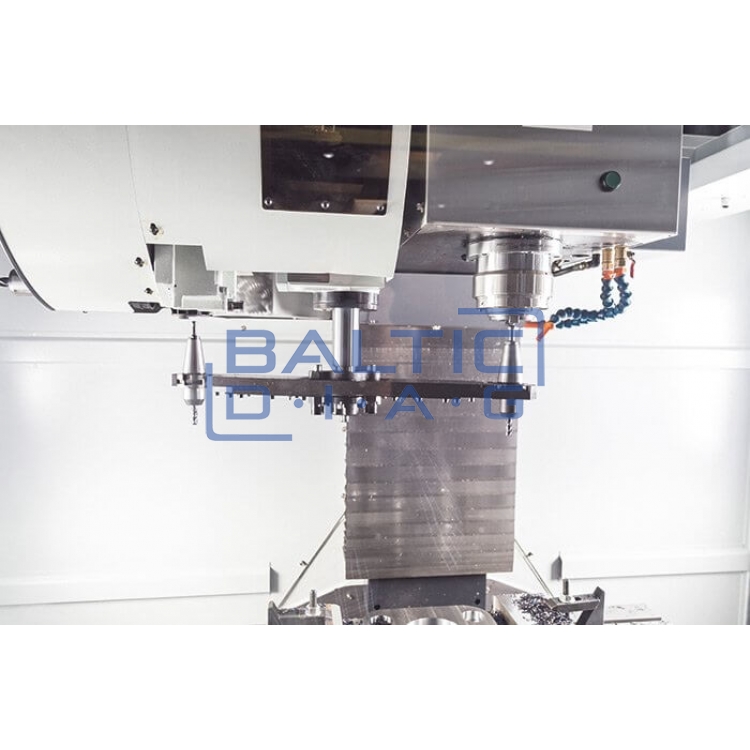

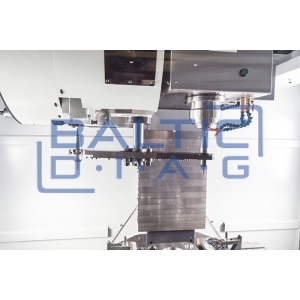

• Velenas su dvigubu įrankių tvirtinimu, užtikrina patikimą fiksaciją, įrankių kurie yra užfiksuoti ant veleno
• Įrankių keitimo laikas 1,8 sek, keičiant įrankius tarp savęs ir 3,9 sek, keičiant tvirtinimo mechanizmus

Valdymas ir programinė įranga:

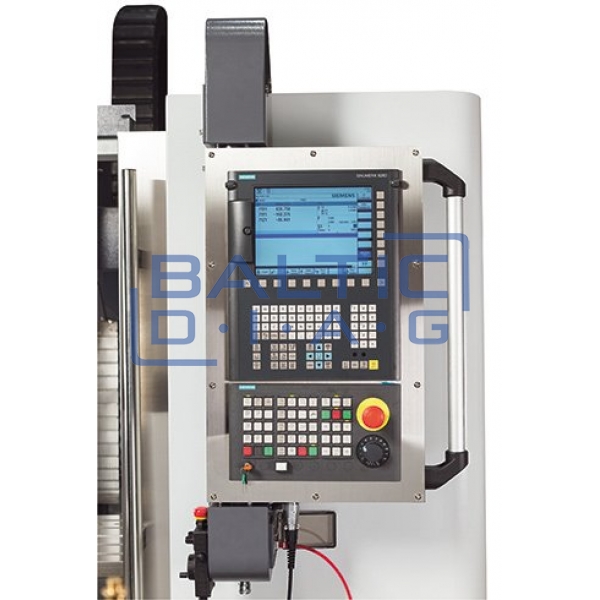

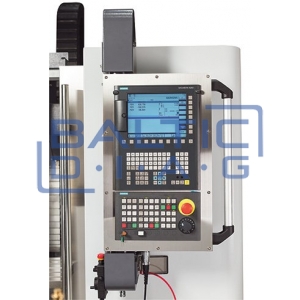

• Siemens 828D valdymo valdiklis – vienas pagrindinių valdymo įrenginių kompaktiškų CNC staklių grupėje
• Kompaktiška, tvirta ir nereikalaujanti priežiūros valdymo panelė, skirta CNC staklėms
• Patogus programų pasirinkimas bei parametrų įvedimas naudojant QWERTY klaviatūrą
• Didžiausias detalių gamybai skirtas kruopštumas
• Pažangios kinematinės transformacijos, skirtos cilindrų dalių apdirbimui ir kampinio ruošimo lygiams
• Naudojama SINUMERIK MDynamics programa su pažangia paviršiaus apdirbimo funkcija suteikia, geriausią paviršiaus apdirbimą per trumpiausią laiką
• ShopMILL funkcija užtikrina trumpiausią, vienos dalies apdirbimo programavimo laiką, kuris patogus mažos apimties detalių gamyboje
• ProgramGuide funkcija užtikrina trumpiausią detalės gamybos laiką ir maksimalų lankstumą didmeninėje detalių gamyboje
• Unikalus technologijų spektras: nuo frezavimo kontūro ir naudojamos medžiagos atpažinimo iki proceso matavimų
• Unikalios operacijos ir programavimo pagalba su animuotais pavyzdžiais
• Modernios duomenų perdavimo sąsajos: USB; CF kortelės arba internetu (Ethernet)
• Staklių gamybos stebėjimas naudojant SMS trumpąsias žinutes
• Valdymo panelė pagrįsta didelio našumo CNC valdymo
• Priekinis valdymo panelės gaubtas pagamintas iš tvirto magnio liejinio
• Integruota pilna QWERTY klaviatūra
• Aptarnavimų nereikalaujanti valdymo panelė (sistemoje nėra baterijų)
• SINUMERIK MDynamics paketas su pažangia paviršiaus apdirbimo funkcija, tinka įvairių figūrų apdirbimui, gamybai
• Dinaminis padavimo valdymas
• Galimas 4 ašių padavimas vienu metu, (X; Z; Y ir sukamasis judesys)
• Linijinis, sukamasis ir įstrižinis darbastalio padavimas
• Sriegimas be kompensacinio griebtuvo, kartu su sriegio frezavimu
• Orientuotas veleno laikiklis
• Galimybė pasikeisti matmenis iš mm į inch ir atvirkščiai
• Frame funkcija, skirta atskiroms koordinačių transformacijoms, pasukimams, mastelio keitimui ir kopijavimui
• 100 galimybių, nustatyti naujus pradinius taškus
• Sinchroniniai veiksmai bei greitos pagalbos funkcija
• Integruotos specialios funkcijos, tokios kaip ProgramGuide ir ShopMILL, kurios skirtos įvairių produktų gamybai
• Didelis gręžimo funkcijų pasirinkimas
• Didelis frezavimo funkcijų pasirinkimas, standartinei geometrijai
• Didelis padėties modulių pasirinkimas gręžimo ir frezavimo operacijoms
• Didelio greičio funkcijos, įvairių formų gamybai
• Geometrinė skaičiuoklė, laisvam kontūro įvedimui
• Apdirbimo ciklas kontūrinėms kišenėms / kontūro kaiščiams su izoliuotais kontūrais
• Parametrų įvedimas supaprastinamas su atvaizduojamais animuotais pavyzdžiais
• Grafinė internetinė pagalbos sistema
• Grafinė CNC gamybos simuliacija su lygiu ekranu
• Įrankio ir įvestų parametrų rodymas viename ekrane
• Įrankių organizavimas remiantis įvestų įrankių pavadinimais
• Duomenų įkėlimo / iškėlimo funkcija
• Įrankių organizavimas remiantis įrankių nusidėvėjimo stebėjimu
• 10,4“ TFT spalvotas ekranas

Techniniai duomenys:

• Darbastalio matmenys: 1000 x 550 mm
• Darbastalio galima apkrova: 800 kg
• Atstumas nuo veleno galo iki darbastalio: 150 – 700 mm
• Veleno centras – kolonos: 520 mm
• Eiga, X ašimi: 850 mm
• Eiga, Y ašimi: 550 mm
• Eiga, Z ašimi: 550 mm
• Veleno sukimosi greitis: 10000 aps./min
• Veleno tvirtinimas: BT 40
• Momentinis sukimo momentas: 57 Nm
• Veleno guolis: 7012 x 4
• Veleno pavaros tipas: diržinė pavara
• Greitas padavimas, X ir Y ašimi: 36000 mm/min
• Greitas padavimas, Z ašimi: 15000 mm/min
• Darbinis padavimas, X ašimi: 10000 mm/min
• Darbinis padavimas, Y ašimi: 10000 mm/min
• Darbinis padavimas, Z ašimi: 10000 mm/min
• Įrankių tvirtinimo mechanizmas: dviejų fiksavimų
• Įrankių tvirtinimo galimybės: 24 pozicijos
• Įrankių pasirinkimas: pasirinkimas iš duombazės
• Maksimalus įrankio diametras ir ilgis: 80 mm x 300 mm
• Maksimalus įrankio svoris: 7 kg
• Pakartotinių funkcijų tikslumas: +- 0,003 / 0,00012 mm
• Pozicijos tikslumas: +-0,005 / 0,0002 mm
• Maitinimo šaltinio įtampa: 400 V / 50 Hz
• Bendras galios suvartojimas: 15 kVA
• Pagrindinio elektros variklio galia: 9 kW
• Valdiklis: Siemens
• Bendri matmenys: 2420 x 2200 x 2700 mm (ilgis x plotis x aukštis)
• Svoris: 4300 kg

Standartinė komplektacija:

• Siemens 828D CNC staklių valdiklis su Shopmill funkcija
• Aušinimo sistema per pagrindinį veleną su dviem filtrais
• 24 – formų įrankių fiksatorius su dviem fiksavimais
• Pagrindinio veleno, 9 kW elektros variklis
• BT 40 tvirtinimas
• Veleno alyvos vėsintuvas
• Grandinės tipo konvejeris su drožlių talpa
• Elektroniniai ranka valdomi skriemuliai
• Alyvos filtravimo įrenginys
• Centralizuotas automatinis tepimas
• Aušinimo sistemos, plovimo pistoletas
• Drožlių plovimo sistema
• Šilumos keitiklis elektrinei valdymo dėžutei
• Teleskopinis ašies dangtis
• USB jungtis
• Ekstraneto jungtis (LAN)
• 3 spalvų įspėjimo lemputės
• CF kortelių skaitytuvas
• Pilnai uždaroma darbo vieta
• Aušinimo sistema
• Reguliuojamos staklių kojos
• Operatoriaus instrukcija
