  • Mодель: BD21750
16577.00 €

Указанные цены включают налог

Send Message

Описание


Технические параметры:

Модель: BD-6400

Основные данные:

- Внешние размеры: 7000 x 5200 x 350 мм

- Внутренние размеры: 6900 x 3900 x 2800 мм

- Основная дверь: 3200 x 2705 мм (с ручкой)

- Рабочая дверь: 650 x 2000 мм (с ручкой)

- Размеры блока управления: 500 х 200 х 600 мм

- Пандусы: 2000 x 620 мм

- Размеры дымохода: 275 х 250 х 300 мм

- Общая мощность: 15,5 кВт; 380 В / 50 Гц

Стены и потолок:

- Изоляция пенополиуретана толщиной 50 мм между стальными пластинами

- По заказу можно изменить толщину стен на 70 мм изоляция из пенополистирола или изоляция из каменной ваты

Пол:

- Металлическое основание (оцинкованное), с двумя рядами фильтровальных лотков и рамп

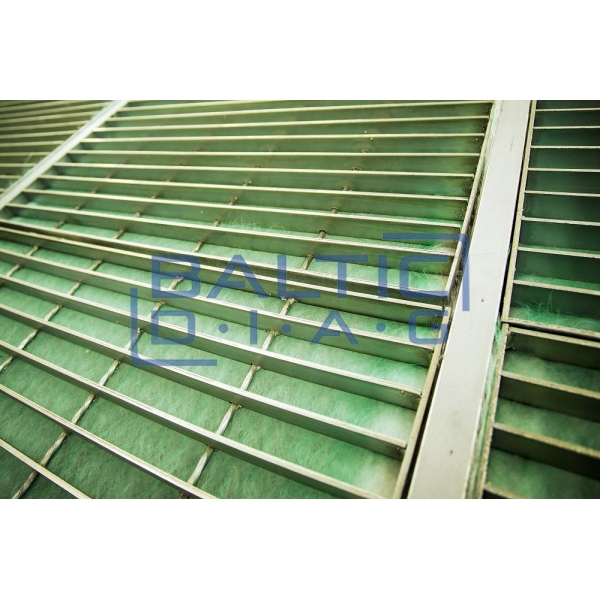

- Два ряда оцинкованных решеток

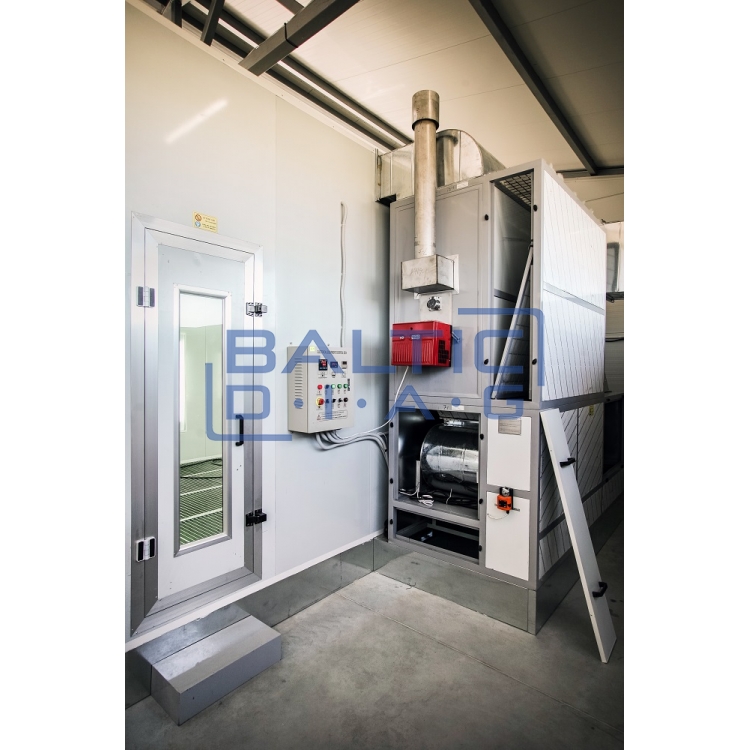

Система отопления:

- Нагревательный элемент: Riello G20 (итальянский)

- Дизельная система отопления, 1 шт., 200000 ккал / ч

- Теплообменник (нержавеющая сталь), 1 шт.

- Рабочая температура 50 ~ 80 ° C достигается в течение 5-10 мин. вентиляция

Система фильтрации воздуха:

- Основной фильтр, 1 шт. > 83%

- Воздухозаборный фильтр, 1 шт. > 97%

- Фильтр выхлопных газов, 1 шт. > 70%

- Фильтрующая система может быть расположена через нижнюю часть камеры, вставлена в яму или на пол с рампами для входа в камеру (стандартная комплектация), может быть отфильтрована через 3 стены в камере, а может быть размещена на полу (она стоит немного дороже) и может быть отфильтрована через 1 сторону камеры (это стоит меньше).

- Самая быстрая фильтрация проходит через пол камеры, немного медленнее по бокам камеры и медленно проходит через одну сторону.

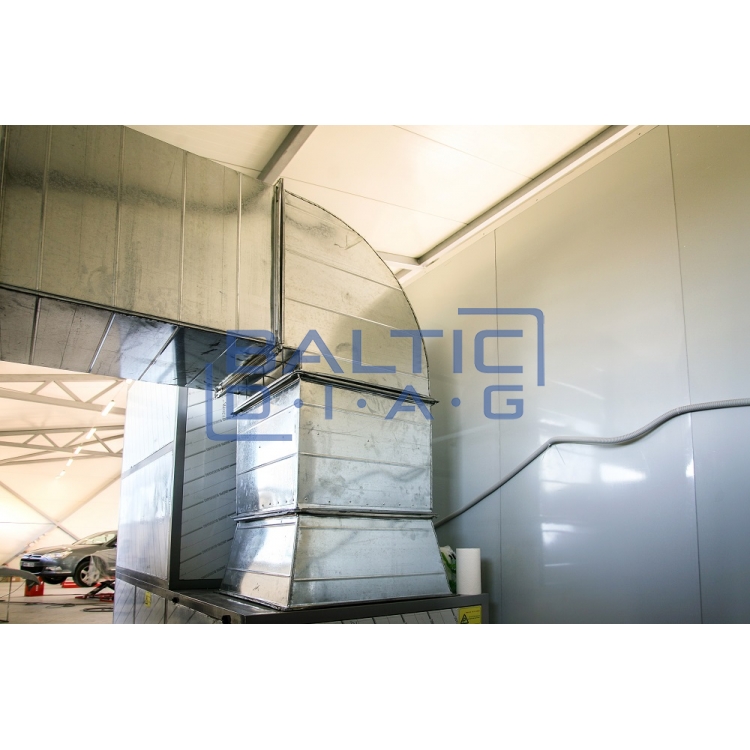

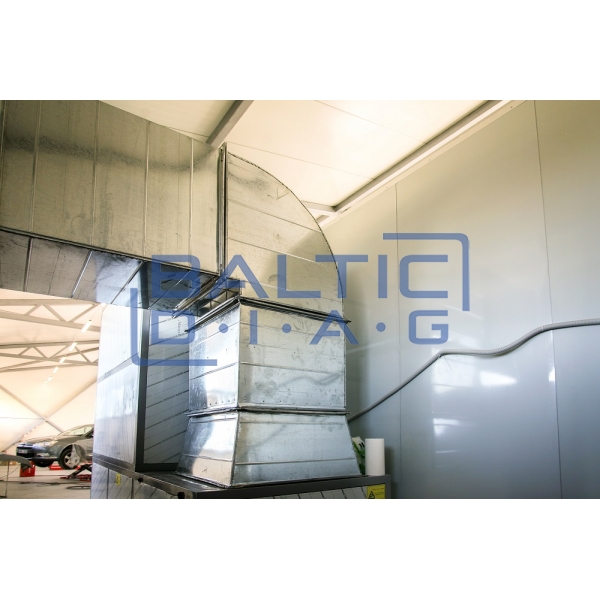

 Воздушная система:

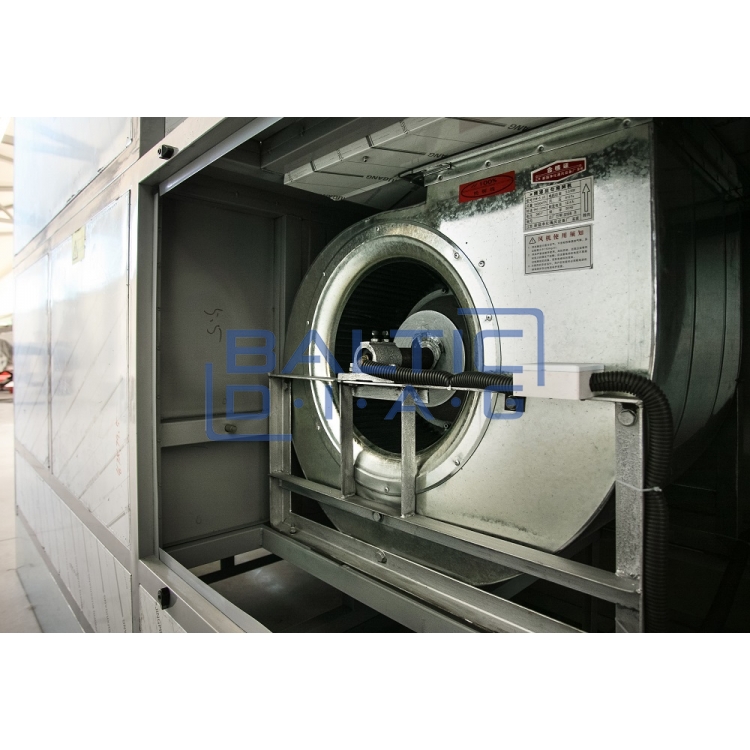

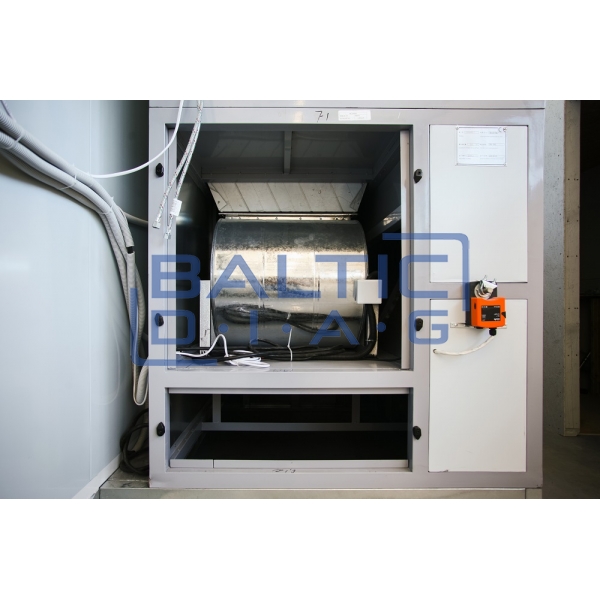

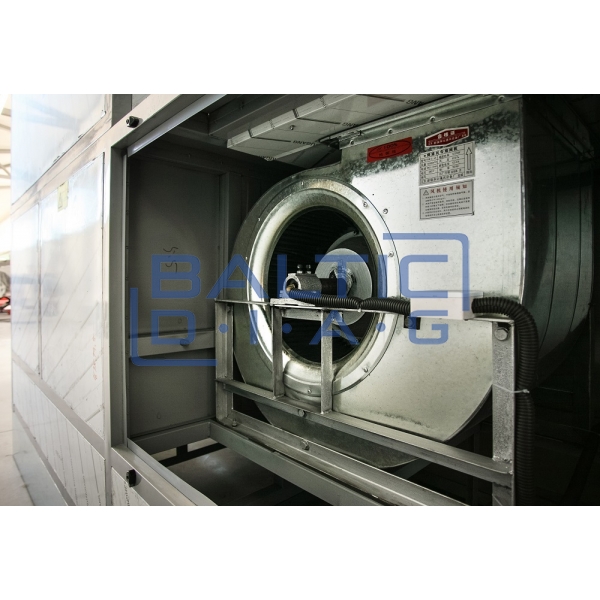

- Воздухозаборные вентиляторы, 2 шт.,

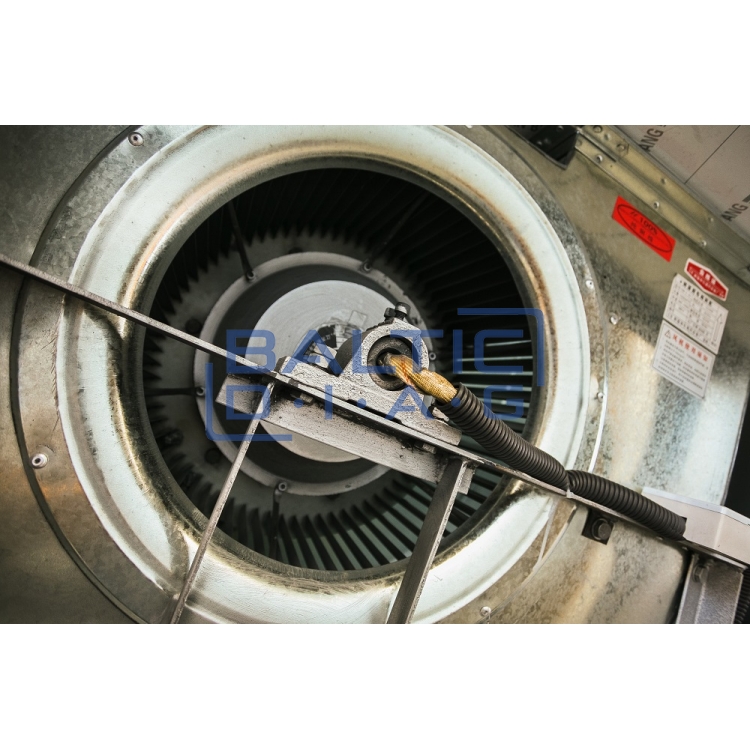

- 4 кВт центробежные двигатели мощностью 24000 м3 / ч

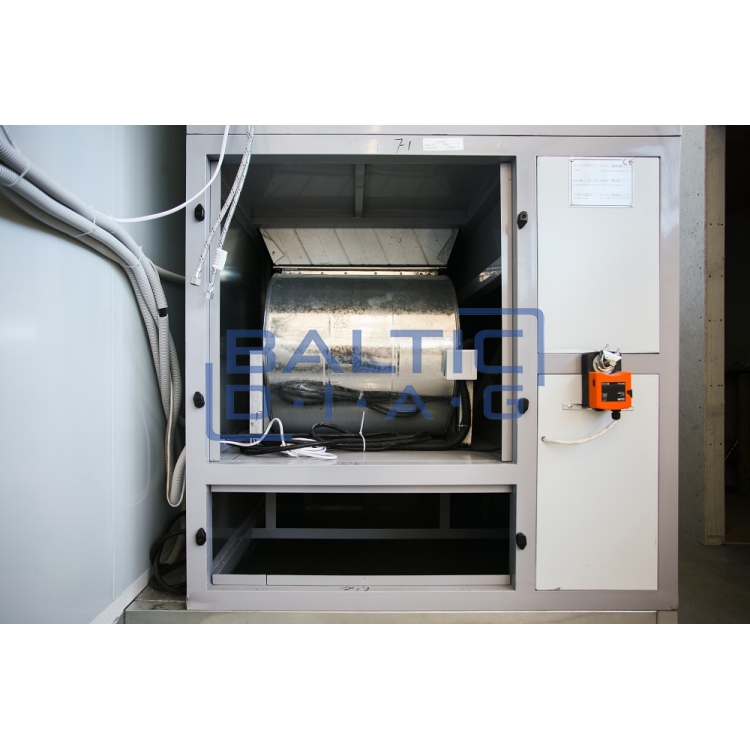

- Вентилятор вытяжной вентиляции, 1 шт., Центробежный с двигателем 5.5 кВт, мощностью 18000 м3 / ч

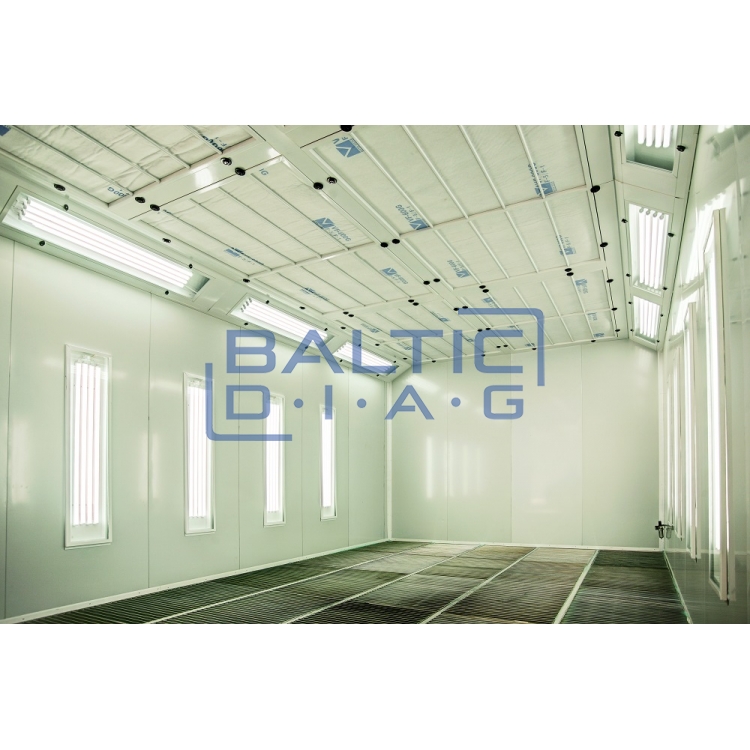

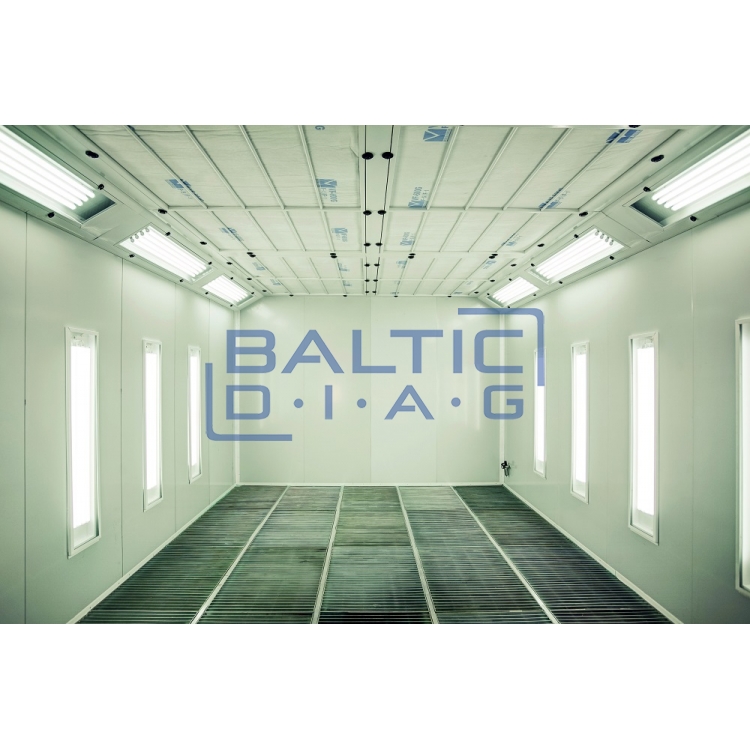

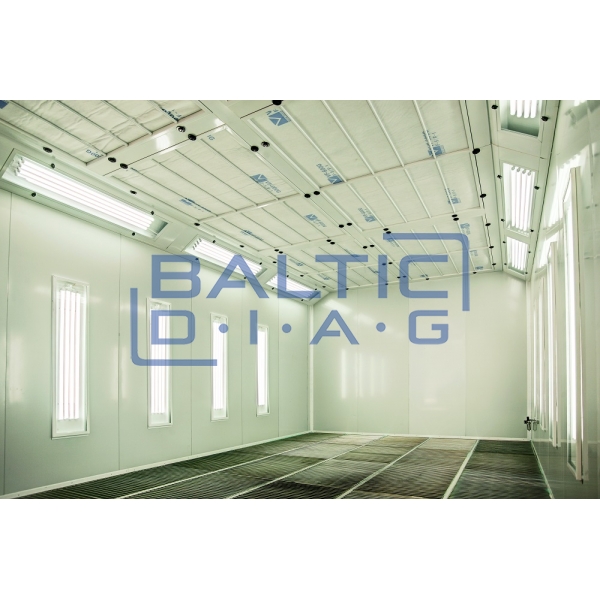

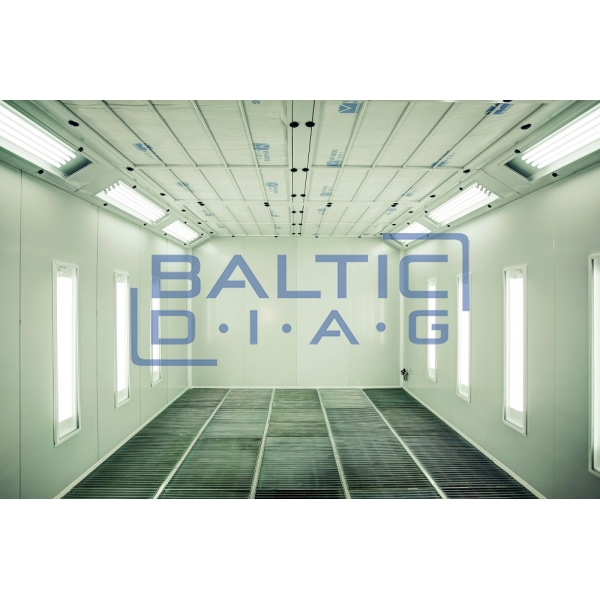

Освещение:

- лампы на потолке, 32 шт. по 16 ват

- Боковые лампы, 32 шт., по 16 Вт

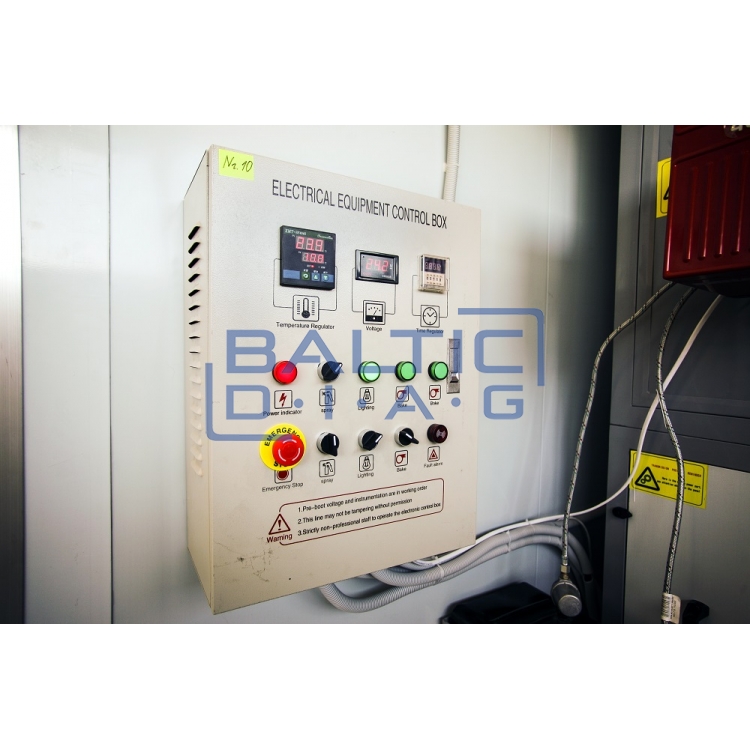

Блок управления:

- 1 шт., Распылительный выключатель, отопительный выключатель, выключатель освещения, аварийный останов и т. Д.

- Электроника производства CHINA DELIXI (CHINA DELIXI - французского капитала компания, работающая с Schneider electric.)

В комплекте  - Всё оборудование, крепежы, уплотнения, сертификат CE

Защита покрасочной камеры от давления:

Дополнительная защита в случае электрического двигателя, отказа автоматики или чрезмерного давления или вакуума, в случае ошибки оператора, покрасочная камера отключается. Это предотвратит повреждение покрасочной камеры при складывании, так как в случае аварии, когда остается только двигатель вытяжки, или поломки клапана, создается очень сильный вакуум, который чрезвычайно затрудняет открытие выходной двери и подвергает опасности внутреннюю часть. рабочий. Это наиболее рекомендуемая автоматическая защита покрасочной камеры.

Цена за установку окрасочной камеры 250 € + НДС, цена за установку отдельно 300 € + НДС + заезд.

Регулировка давления в малярной камере:

Для качественной окраски детали очень важно давление воздуха в окрасочной камере, которое должно составлять 5-20 Па, потому что:

• При окраске при давлении ниже 0 Па пыль вытягивается из помещения.

• Окраска при давлении выше 30 Па может вызвать воздушные вихри, что также влияет на качество лакокрасочного покрытия.

1 Па = 0,00001 Бар, установить такое низкое давление «на глаз» практически невозможно, поэтому мы предлагаем манометры для измерения давления и механический или электронный метод регулирования. Выбор любого метода также обеспечивает преимущества и экономию топлива зимой, поскольку поток воздуха может быть уменьшен, что приводит к повышению температуры в окрасочной камере, а заслонки могут быть закрыты ночью, поэтому внутренняя часть окрасочной камеры не охлаждается через воздуховоды. .

Механическая регулировка: манометр с видимым манометром устанавливается в диспетчерской покрасочной камеры. Давление регулируется механической регулировкой клапанов, другой оператор контролирует давление в окрасочной камере. Требуются клапаны и манометр.

Электронная регулировка: манометр установлен в диспетчерской покрасочной камеры, где видно давление. Давление регулируется переключателями или потенциометрами. По завершении створки закрываются и автоматически открываются при включении окрасочной камеры. Требуются клапаны, приводы, манометр, а также система управления и автоматика.

Только манометр с коробкой и подключением 190 € + НДС;

Манометр с коробкой и переключателями / потенциометрами и подключением к редукторам и автоматике (компоненты автоматики включены в цену) 490 € + НДС. Эта цена не включает установку клапанов или приводов и доставку кабелей к шкафу управления;

Клапан 190 € + НДС (требуется 2шт.) - Рекомендуем даже без автоматики;

Приводы, необходимые для электронного управления клапанами:

Привод без памяти (при включении окрасочной камеры клапаны откроются на максимум и будут регулироваться переключателями) 136 € + НДС (требуется 2 шт.);

Привод с памятью (при включении окрасочной камеры клапаны будут стоять на том же месте, что и регулировка потенциометром) 199 € + НДС (требуется 2 шт.).

ПРИМЕР: Для электронного управления клапанами требуется манометр с переключателями, клапанами и приводами 490 + 2x190 + 2x136 (136 евро + НДС или 199 евро + НДС) = 1142 евро + НДС или 1268 евро + НДС. В эту цену входит подключение автоматики, манометра, но установка арматуры и приводов входит в монтаж ВЛ.

Прочие аксессуары

Установка таймера, чтобы при включении функции сушки двигатели запускались только тогда, когда заслонка находится в совершенно другом положении. 170 € + НДС;

Цена надбавки составляет 120 евро + НДС, если одновременно установлены клапаны с электронным управлением или защита от давления.

Чертеж стандартной камеры (можно выбрать место установки вентиляции и отопления):
