Автомобильный тестер OBD2 Autool MMT580

Автомобильный тестер OBD2 Autool MMT580

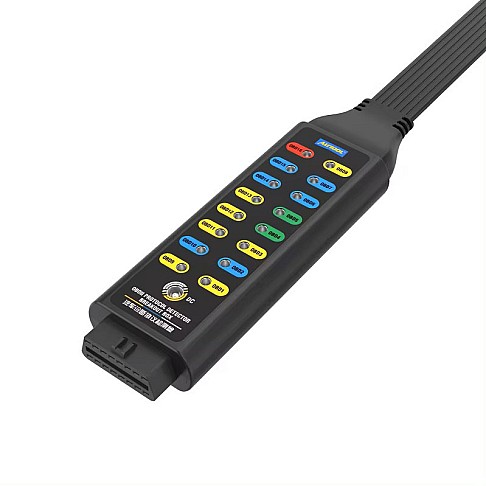

MMT580 — это прямой тестер разъема OBD2. Подключаясь непосредственно к разъему, он выполняет проверку доступных сигналов. Устройство оснащено протоколами связи диагностической системы, источником питания и цепью заземления. Эти вещи приводят к безопасному обращению с чувствительными системами автомобиля.

Функции:

• Удлинитель разъема OBD2 рассчитан на большой объем трафика данных, что делает работу с этим устройством намного быстрее и удобнее. Кабель изготовлен из гибкого термопластичного материала ТПУ, обладающего высокой эластичностью и долговечностью.
• Как только тестер MMT580 будет правильно подключен к разъему OBD2 автомобиля, вы сможете выполнить более детальную проверку каждого PIN-сигнала.
• Разъем тестера Autool MMT580 имеет точно такую же 16-контактную схему, что и разъем OBD2. Таким образом, можно быстро и легко выполнить проверку соединения и четко определить проблемное место.
• На устройстве вы найдете встроенные выходные разъемы 4 мм. К этим разъемам удобно подключить мультиметр или осциллограф для более детальных измерений.

Сигналы PIN-разъема:

1. Определяется производителем автомобиля
2. SAE-J1850 ШИМ МОЖЕТ(+)
3. Определяется производителем автомобиля
4. Заземление кузова автомобиля
5. Земляной сигнал
6. CAN High (ISO 15765-4 и SAE-J2284)
7. K-линия для ISO 9141-2 и ISO 14230-4
8. Определяется производителем автомобиля
9. Определяется производителем автомобиля
10. SAE-J1850 ШИМ МОЖЕТ(-)
11. Определяется производителем автомобиля
12. Определяется производителем автомобиля
13. Определяется производителем автомобиля
14. CAN Low (ISO 15765-4 и SAE-J2284)
15. L-линия для ISO 9141-2 и ISO 14230-4
16. Сигнал питания аккумуляторной батареи

Технические параметры:

• Разъем: ОБД2
• Рабочее напряжение: 8–30 В/постоянный ток
• Нагрузка: 2 А
• Рабочая температура: - 20 – +70 °С
• Удлинительный кабель: 450 мм

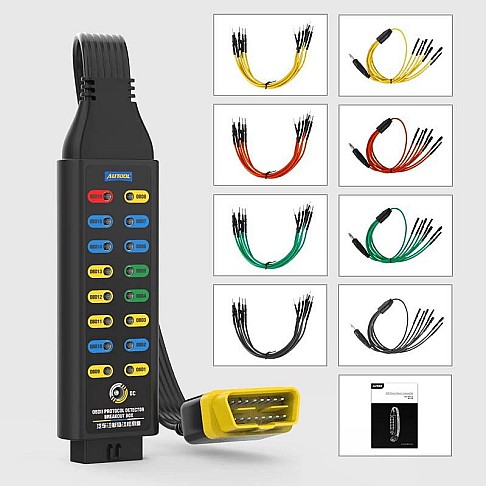

Полный комплект:

• OBD2 тестер MMT580
• Спец. провода для выходных гнезд (красный, черный, желтый, зеленый)
• Руководство пользователя
