Slėgio keitiklio rinkinys lagamine Pico WPS500X

Slėgio keitiklio rinkinys lagamine Pico WPS500X
Slėgio keitiklio rinkinys lagamine Pico WPS500X
Kaina su PVM

993.00 €

Kaina be PVM

820.66 €

  • Prekės kodas:: BD37000


Siųsti užklausą

Vilniaus, Šiaulių, Panevėžio, Utenos regionai

Kauno, Alytaus, Mariampolės, Tauragės, Klaipėdos, Telšių regionai

Informacija

Slėgio keitiklio rinkinys lagamine Pico WPS500X





Dažnai problemos, kuriomis skundžiasi klientai gali turėti daugybę priežasčių ir nuskaičius klaidų kodus negalite būti visiškai tikri dėl gedimo.
Priedas prie nuodugnaus elektrinių modulių ir grandinių testavimo, suteikiamo PicoScope, galima naudoti WPS500X modulis, suteikiantis galimybę detaliai patikrinti variklio sistemą ir diagnozuoti tokias problemas kaip:


Nesivedimas
Galios nuostoliai
Netinkamas degimas
Variklio darbo nesklandumai
Triukšmas iš variklio skyriaus
Emisijų klaidos
Degimas vyskatantis išmetimo sistemoje
Dėl neprilygstamos rezoliucijos ir tikslumo WPS500X automobilinis slėgio ketiklis gali atlikti greitas ir tikslias slėgio analizes:
Tiksliai matuoti iki 500 psi (34 bar)
Ypač greitas atsakas 100 µs
Padidinimo funkcija, norint atlikti nuodugnią duomenų peržiūrą
Integruota įkraunama LiPo baterija
Integruotas slėgio išleidimo vožtuvas
Automatinis nusinulinimas
Aukštas atsparumas triukšmui


WPS500X turi ypatingai greitą reakcijos laiką - 100 µs ir jautrumą iki ~0,07 psi (5mbar). Tai suteikia Jums galimybę matyti nuolatos kintančius signalus.
Naudokite WPS500X su PicoScope norėdami pastebėti kaip dirba Jūsų variklis, atlikdami minimalų ardymą. Kompresija, oro srautas, vožtuvų laikas, atgalinis srautas ir ktii parametrai gali būti patikrinti vos vienu pajungimu.
Slėgio diapazonas
Trys slėgio diapazonai, suteikiami  WPS500X suteikia galimybę tiksliai matuoti ir analizuoti daugumą automobilinių slėgių, kaip kompresija, kuro slėgis, įsiurbimo kolektoriaus vakuumas ir netgi išmetimo pulsacijos.


Diapazonas 1


Pirmasis diapazonas suteikia Jums aukštą rezoliuciją ir tikslumą, atliekant aukšto slėgio testus, kaip užvedimas, kompresija arba kuro pompos slėgis. Šiais testais ne tik galite patikrinti kompresijos problemas, tačiau tuo pačiu galite patikrinti cam laiko problemas, kaip nušokę diržai, įtemptos grandinės – ypatingai naudinga multi-cam varikliuose, kuomet nėra cam jutiklio ant kiekvieno veleno.


Diapazonas 2


Antrasis diapazonas matuoja nuo –15 iki 50 psi (apie –1 iki 3.45 bar). Šis diapazonas yra idealus vakuumo testavimams ir kuro sistemų patikroms. Tikrindami šias sistemas, pastebėsite, jog duomenų išdidinimo funkcija yra ypatingai naudinga, nes dėl jos tampa daug lengviau analizuoti grafikus.


Diapazonas 3


Trečiasis diapazonas gali matuoti – 5 psi (0,34 bar). Šis nustatymas yra ypač jautrus ir leidžia analizuoti labia silpnus pulsinius srautus.
Diapazonas Slėgiai Tikslumas Reakcija išėjimo išdidinimas
1 –15 to 500 psi
–1 to 34.47 bar 1% of scale 100 µs 10 mV/1 psi
(500 psi = 5 V)
2 –15 to 50 psi
–1 to 3.45 bar 1% of scale 100 µs 100 mV/1 psi
(50 psi = 5 V)
3 –5 to 5 psi
–0.34 to 0.34 bar 5% of scale filtered 1 V/1 psi
(5 psi = 5 V)
Integruota išdidinimo funkcija, tikslioms analizėms

Išdidinimo funkcija veikia pašalinant įtampas, is signalų, žemesnių nei 100 Hz ir vėliau išdidinant turimus signalus iki 100 kartų. Pavyzdžiui: Jūsų keitiklis yra prijungtas prie įsiurbimo kolektoriaus vakuumo, dirbant varikliui darbiniais sūkiais, kuomet keitiklis nustatytas režimu – 2 (-15 – 50 psi) ir gaunamas PicoScope grafikas -9 psi. Svyravimai atsiranda grafike dėl vožtuvų atsidarymo ir užsidarymo, prieš atmosferiniam slėgiui įstumiant orą į kolektorių – tokie parametrai yra matomi, tačiau tai sudaro tik mažą signalo dalį. Pasirenkant išdidinimo funkciją, kreivė nukeliama iki nulinės linijos ir svyravimai nuo atitinkamo signalo yra išdidinami ir analizuojami.


Neprilygstamas WPS500X


Atliekant slėginius testus, dažnai susiduriama su diskomfortu, kuomet skirtingam testui reikalingas skirtingas prietaisas arba adapteris. WPS500X pašalina šią probelmą, suteikdamas ypatingai aukštos rezoliucijos ketiklį, kuris gali būti naudojamas skirtingoms diagnostinėms aplikacijoms. Su trimis slėgio diapazonais, išdidinimo funkcija, slėgio išleidimo vožtuvu ir įkraunama Ličio baterija pilnai dengta tvirtame dėkle. WPS500X yra prietaisas, kuris atsiperka tiek funkcionalumu, tiek tikslumu.
Standartiniai testai
Slėgio skaitytuvas/ keitiklis tampa vis svarbesniu įrankiu, norint atlikti tikslią diagnostiką. Universalumas pasižymi tame, jog galima atlikti testus -15 psi iki 500 psi, taigi galybė analoginių matuoklių tampa neberteikalinga. Su galimybe matuoti slėgio priklausomybę nuo laiko, atsiranda galimybė nuskaityti tam tikrus svyravimus, kas nebuvo įmanoma anksčiau.   Žemiau pateikiamas diagnostinio keitiklio universalumo sąrašas. (Darbams reikalingi adapteriai)
Cilindrų kompresijos matavimai
4-taktų ciklų vizualizacija
Išmetamų dujų pulsacija
Įsiurbimo kolektoriaus slėgio svyravimai
Karterio slėgio matavimai
Dyzelinių purkštukų sandarumo testai
Kuro slėgio testai iki 500 psi
Pavyzdiniai testai
Variklis
Cilindrų kompresijos testai (paleidimo metu)
Cilindrų kompresijos testai (darbiniai sūkiai)
Cilindrų kompresijos testai (WOT testas)
Įsiurbimo kolektoriaus slėgis: benzinas/dyzelinas
Išmetamų dujų slėgio pulsacijos
Išmetimo galinio slėgio svyravimai
Karterio slėgio pulsacijos
PCV vožtuvų veikla prie aukštų slėgių
Veleno laiko reikšmės (diržas, grandinė ir pavara)
Cilindro galvos vožtuvų sandarumas
Variklio alyvos slėgio testavimas
Aušinimo sistemos slėgio reikšmės- galvos tarpinės susidėvėjimo nustatymas
Radiatoriaus dangtelio nuskaitymas, su persotinto slėgio aušinimo sistemomis
Vakuumo pompos našumas
Kuro sistemos
Kuro perdavimo slėgis, benzinas
Kuro slėgio reguliatoriaus testavimas, benzinas
Kuro perdavimo likučio slėgio testas, benzinas
Kuro perdavimo / pirminės pompos našumas, benzinas ir dyzelinas
Teigiamas kuro slėgis, dyzelinas
Neigiamas kuro slėgis, dyzelinas
Kuro perdavimo liekamasis slėgis, dyzelinas
Kuro purkštukų sandarumo testas, dyzelinas
Kuro purkštukų našumo testas, benzinas
„Garavimo nuostolių“ valdymo vakuuminės grandinės ir solenoidai
Turbo
Sukelto slėgio reikšmės
Sukelto slėgio valdymo vakuumų grandinės ir
„Waste gate“ darbas
Variklio valdymas
Kintamasis indukcinės sistemos pavaros / valdymo vientisumo bandymas.
tuščiosios eigos valdymo sklendės vientisumo bandymas.
Kruizo valdymo pavaros, vakuuminės grandinės ir solenoidai.
Kėbulas
Orinės važiuoklės pompos našumas
Orinės važiuoklės liekamojo slėgio testavimas
Orinės važiuoklės valdymo pneumatinės grandinės ir solenoidai
Stabdžių servo įvertinimo ir vientisumo bandymas
Transmisija
Auto transmisijos linijų slėgio testaviams
Auto transmisijos transmission reguliatoriaus slėgio testavimas
Mechanika
Cilindrai ir galvutės
Užstrigę / sulūžę  vožtuvai
Užblokuotas išmetimas / DPF
Tai tik dalis testų, kuriuos galite atlikti su WPS500X, tačiau maksimalios panaudojimo galimybės priklauso tik nuo vartotojo išradingumo.
Daugiau informacijos apie  WPS500X galite rasti gamintojo puslapyje: https://www.picoauto.com/products/pressure-sensors/wps500x-pressure-transducer

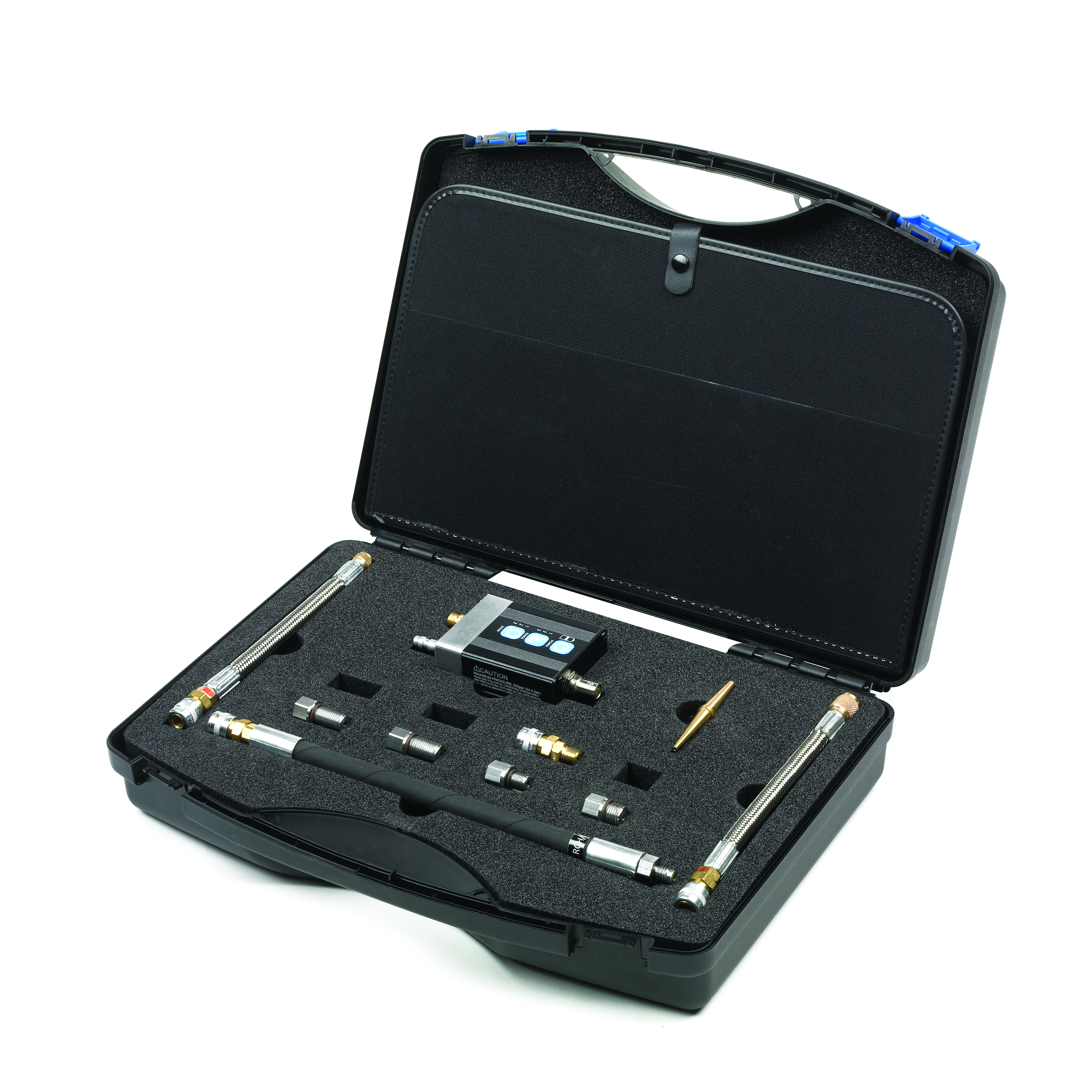

WPS500X Slėgio keitiklio rinkinys lagamine su puta
